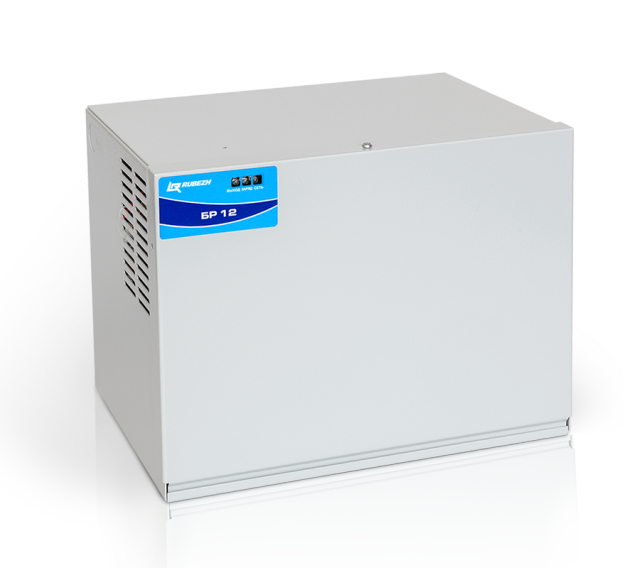

БР 12 2х17 бокс резервного питания Рубеж; 140 В - 265 В, 47 до 63 Гц; светодиодная индикация; защита от переполюсовки, КЗ; не допускается использование бокса резервного питания в качестве самостоятельного источника питания; для 2 АКБ 12В 17 Ач; -25…+50 °С; 372 х 86 х 250 мм; 3 кг без АКБ.
Подробности
5 521 руб./шт
Есть в наличии в 2 магазинах
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз - бесплатно; перемещение между филиалами - бесплатно; до терминала ТК довезём - бесплатно.
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Предназначены для увеличения времени непрерывной работы от аккумуляторных батарей (АКБ) источников вторичного электропитания ИВЭПР производства ГК «Рубеж»
Боксы резервного электропитания серии БР 12 предназначены для увеличения времени непрерывной работы от аккумуляторных батарей (АКБ) источников вторичного электропитания ИВЭПР производства ГК «Рубеж». БР 12 предназначен для подключения к источникам с номинальным выходным напряжением 12 В соответствующих исполнений (обозначенных «БР»). Выход бокса подключается к клеммам «+Р» и «-Р» в ИВЭПР, тем самым увеличивая общую ёмкость АКБ. Вход БР 12 подключается к сети ~230 В. При восстановлении сетевого напряжения бокс автоматически включает заряд установленных в нём аккумуляторных батарей.
Диапазон сетевого напряжения составляет 140 В - 265 В, такой запас позволяет гарантированно заряжать АКБ в удалённых районах и местах с некачественным электроснабжением. Боксы обеспечивают быстрый заряд установленных в них АКБ даже большой ёмкости.
Внимание! Не допускается использование бокса резервного питания в качестве самостоятельного источника питания.
Конструкция и принцип работы

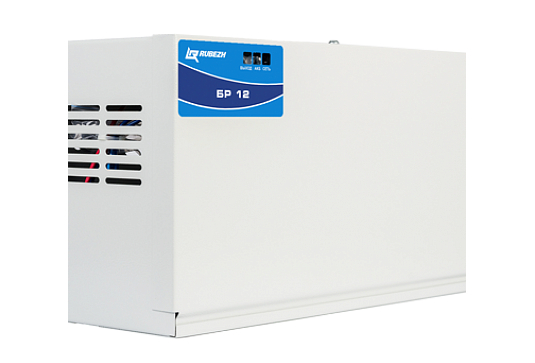

Бокс резервного электропитания БР 12 состоит из металлического корпуса, внутри которого расположена плата с радиоэлементами, обеспечивающая преобразование напряжения сети ~230 В 50 Гц в постоянное напряжение 13,65 В, и предусмотрено место для установки двух герметизированных свинцово-кислотных аккумуляторных батарей (АКБ). На переднюю панель корпуса выведены светодиодные индикаторы наличия сетевого напряжения (СЕТЬ), выходного напряжения (ВЫХОД) и заряда аккумуляторной батареи (ЗАРЯД). В боксах выпуска до мая 2015 г. вместо индикатора «ЗАРЯД» применялся индикатор «АКБ». Индикатор ЗАРЯД светится при протекании через АКБ зарядного тока не менее 0,25 А. При отсутствии АКБ или полностью заряженной АКБ индикатор не светится.
Схема обеспечивает защиту от неправильного подключения (переполюсовки) аккумулятора посредством предохранителя. Кроме этого обеспечивается защита бокса БР 12 при коротком замыкании клемм подключения аккумуляторных батарей.
Схема бокса не осуществляет режим заряда при подключении разряженной АКБ с напряжением менее 10 В, т.к. глубоко разряженные АКБ являются неисправными и непригодными к эксплуатации. Заряд происходит при наличии напряжения на аккумуляторных гнёздах более 10В. Высокий уровень зарядного тока сохраняется в процессе зарядки до напряжения на АКБ 13,2…13,3 В. Далее величина зарядного тока линейно снижается при повышении напряжения АКБ. При полностью заряженной АКБ ток подзаряда становится минимальным, индикатор ЗАРЯД гаснет.

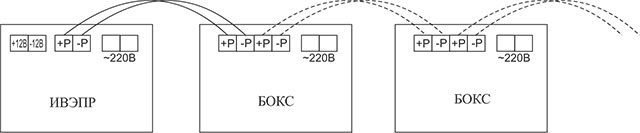

При подключении бокса к источнику питания время непрерывной работы источника от АКБ увеличивается пропорционально ёмкости установленных в бокс АКБ. При необходимости можно подключать к источнику неограниченное количество боксов (см. фото)
В боксах следует всегда применять две АКБ с одинаковыми ёмкостями.
Внимание! Для уменьшения падения напряжения рекомендуется при соединении БР и ИВЭПР использовать провод сечением не менее 1,5 мм минимально возможной длины.
Технические характеристики:
Напряжение питания от сети переменного тока частотой от: 47 до 63 Гц, В 140…265
Мощность, потребляемая боксом от сети переменного тока, В*А, не более: 40
Ток, потребляемый боксом от каждой АКБ при отсутствии сетевого напряжения и при отключенной нагрузке, мА, не более: 0,5
Максимальный ток зарядки двух АКБ, А: 2,2
Напряжение заряда АКБ, В 13,65 ± 0,25
Напряжение на клеммах «+Р» и «-Р» при подключенных АКБ и отключенной сети, В, не более : 13,9
Диапазон рабочих температур, °С: -25…+50
Наработка на отказ, не менее: 40000 час
Средний срок службы, не менее: 10 лет
Исполнение корпуса: К4
Ёмкость АКБ: 2 х 17 А*ч
Размеры корпуса, мм: 372 х 86 х 250
Масса без АКБ, не более:3 кг
Боксы резервного электропитания серии БР 12 предназначены для увеличения времени непрерывной работы от аккумуляторных батарей (АКБ) источников вторичного электропитания ИВЭПР производства ГК «Рубеж». БР 12 предназначен для подключения к источникам с номинальным выходным напряжением 12 В соответствующих исполнений (обозначенных «БР»). Выход бокса подключается к клеммам «+Р» и «-Р» в ИВЭПР, тем самым увеличивая общую ёмкость АКБ. Вход БР 12 подключается к сети ~230 В. При восстановлении сетевого напряжения бокс автоматически включает заряд установленных в нём аккумуляторных батарей.
Диапазон сетевого напряжения составляет 140 В - 265 В, такой запас позволяет гарантированно заряжать АКБ в удалённых районах и местах с некачественным электроснабжением. Боксы обеспечивают быстрый заряд установленных в них АКБ даже большой ёмкости.
Внимание! Не допускается использование бокса резервного питания в качестве самостоятельного источника питания.
Конструкция и принцип работы
Бокс резервного электропитания БР 12 состоит из металлического корпуса, внутри которого расположена плата с радиоэлементами, обеспечивающая преобразование напряжения сети ~230 В 50 Гц в постоянное напряжение 13,65 В, и предусмотрено место для установки двух герметизированных свинцово-кислотных аккумуляторных батарей (АКБ). На переднюю панель корпуса выведены светодиодные индикаторы наличия сетевого напряжения (СЕТЬ), выходного напряжения (ВЫХОД) и заряда аккумуляторной батареи (ЗАРЯД). В боксах выпуска до мая 2015 г. вместо индикатора «ЗАРЯД» применялся индикатор «АКБ». Индикатор ЗАРЯД светится при протекании через АКБ зарядного тока не менее 0,25 А. При отсутствии АКБ или полностью заряженной АКБ индикатор не светится.
Схема обеспечивает защиту от неправильного подключения (переполюсовки) аккумулятора посредством предохранителя. Кроме этого обеспечивается защита бокса БР 12 при коротком замыкании клемм подключения аккумуляторных батарей.
Схема бокса не осуществляет режим заряда при подключении разряженной АКБ с напряжением менее 10 В, т.к. глубоко разряженные АКБ являются неисправными и непригодными к эксплуатации. Заряд происходит при наличии напряжения на аккумуляторных гнёздах более 10В. Высокий уровень зарядного тока сохраняется в процессе зарядки до напряжения на АКБ 13,2…13,3 В. Далее величина зарядного тока линейно снижается при повышении напряжения АКБ. При полностью заряженной АКБ ток подзаряда становится минимальным, индикатор ЗАРЯД гаснет.
При подключении бокса к источнику питания время непрерывной работы источника от АКБ увеличивается пропорционально ёмкости установленных в бокс АКБ. При необходимости можно подключать к источнику неограниченное количество боксов (см. фото)
В боксах следует всегда применять две АКБ с одинаковыми ёмкостями.
Внимание! Для уменьшения падения напряжения рекомендуется при соединении БР и ИВЭПР использовать провод сечением не менее 1,5 мм минимально возможной длины.
Технические характеристики:
Напряжение питания от сети переменного тока частотой от: 47 до 63 Гц, В 140…265
Мощность, потребляемая боксом от сети переменного тока, В*А, не более: 40
Ток, потребляемый боксом от каждой АКБ при отсутствии сетевого напряжения и при отключенной нагрузке, мА, не более: 0,5
Максимальный ток зарядки двух АКБ, А: 2,2
Напряжение заряда АКБ, В 13,65 ± 0,25
Напряжение на клеммах «+Р» и «-Р» при подключенных АКБ и отключенной сети, В, не более : 13,9
Диапазон рабочих температур, °С: -25…+50
Наработка на отказ, не менее: 40000 час
Средний срок службы, не менее: 10 лет
Исполнение корпуса: К4
Ёмкость АКБ: 2 х 17 А*ч
Размеры корпуса, мм: 372 х 86 х 250
Масса без АКБ, не более:3 кг
Бренд
|
RUBEZH |
Габариты: длина (см)
|
39 |
Габариты: ширина (см)
|
25.5 |
Габариты: высота (см)
|
11 |
Габариты: вес (кг)
|
2.5 |
Ёмкость совместимых АКБ, Ач
|
2 х 7 Ач (до 18 Ач) |
