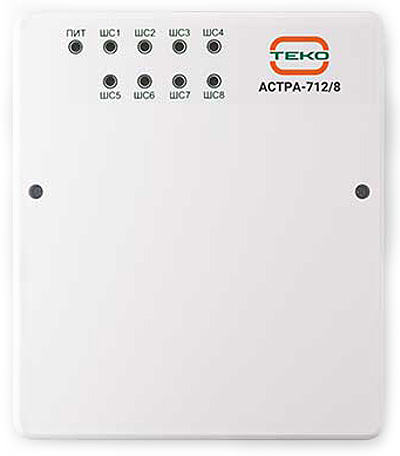

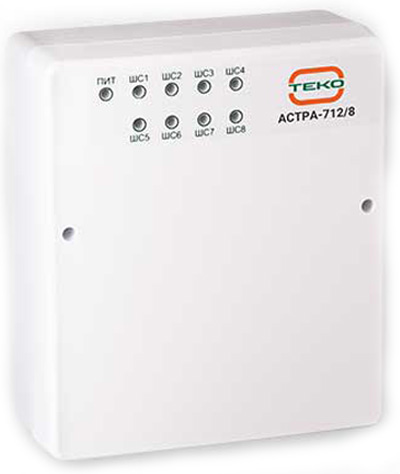

Астра-712/8 прибор приемно-контрольный охранно-пожарный

контроль состояния 8 шлейфов сигнализации (ШС) с включенными охранными или пожарными извещателями;
управление средствами оповещения;
выдача тревожных извещений на ПЦН через релейные выходы;
выдача информации по линии расширения на релейные модули Астра-821/822, модули индикации Астра-861, радиопередающее устройство РПД Астра-РИ, устройство оконечное объектовое УОО Астра-Y;
обеспечение питающим напряжением активных извещателей и других устройств.

Основные данные
постановка на охрану/снятие с охраны осуществляется:
- с использованием ключей Touch memory (ТМ) или устройств, генерирующих код формата ТМ, (РПУ Астра-РИ-М, клавиатура Астра-КТМ-С). Количество регистрируемых идентификаторов ТМ - 28. Регистрация идентификаторов ТМ с помощью кнопки ТМ или с ПК.
- с использованием переключателя или кнопки с фиксированными состояниями “замкнут/разомкнут” (кнопка входит в комплект поставки);
обеспечивается работа ШС по типам "охранный " или "пожарный".
В ШС могут быть включены:
- извещатели и приемо-контрольные приборы, имеющие выход типа сухой контакт (релейный) и работающие на замыкание или размыкание;
- пожарные извещатели, питающиеся по шлейфу напряжением не менее 9 В и максимальным остаточным напряжением на сработавшем извещателе не более 6 В;
контроль ШС типа "охранный" производится по сопротивлению в жестких границах состояний ШС "норма", "нарушение". Распознавание состояния ШС "неисправность " не производится;
контроль ШС типа "пожарный” производится по сопротивлению в жестких границах состояний ШС "норма ", "нарушение ", "неисправность ", "внимание ";
силовой выход для обеспечения питанием устройств оповещения, устройств оконечных РСПИ и других потребителей большого тока непосредственно от АКБ;

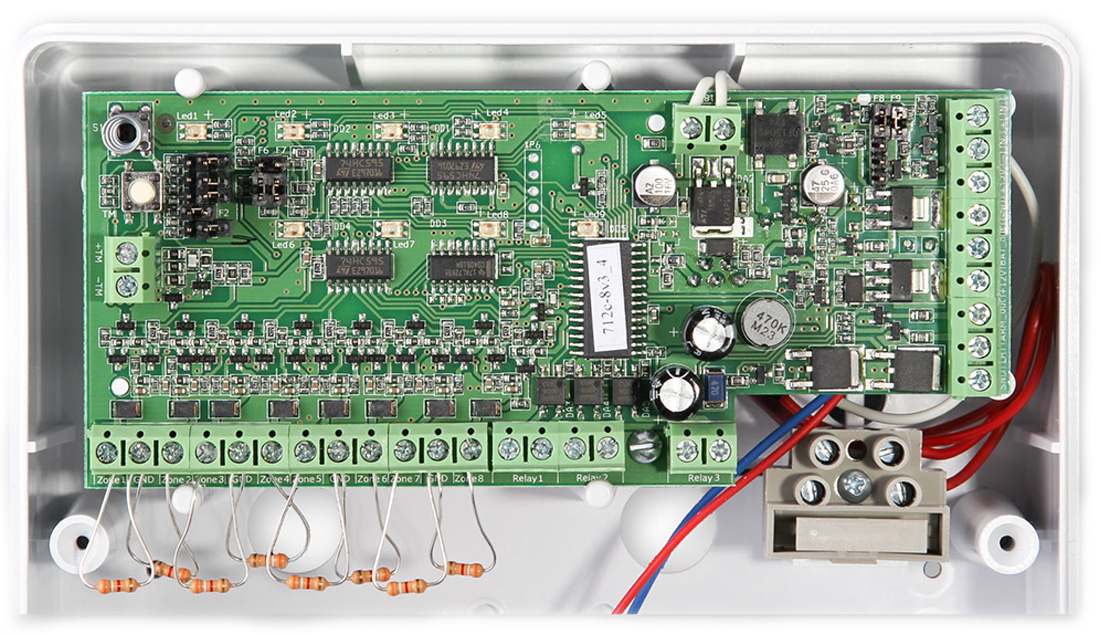

установка основных режимов работы осуществляется с помощью перемычек на плате прибора и предусматривает выбор:
- режима настройки (перемычки или ПК),
- отключение линии расширения,
- способа постановки на охрану (ТМ или КН),
- режима работы в линии расширения (ведущий - ведомый),
- включение режима автоперевзятия,
- выбор режимов работы ШС ( "охранный " - "пожарный "),
- времени задержки на вход/выход;
наиболее полная реализация возможностей ППКОП осуществляется программированием с ПК:
- выбор набора необходимых функций (ПО Flasher),
- определение режимов работы выбранного набора функций (ПО Pconf-712);
подключение к ПК обеспечивается блоком сопряжения Астра-983;

Технические данные
Питание от:
- сети переменного тока частотой 50 Гц напряжением: 187÷242 В
- АКБ напряжением: 12÷14 В

Параметры ШС:
- напряжение на клеммах ШС в дежурном режиме: от 9 до 14 В
- ток короткого замыкания по ШС, не более: 20 мА

Время интегрирования ШС:
- охранный: 70±10 мс
- технологический: 300±30 мс

Сопротивление ШС:
- "норма": от 3 до 5 кОм
- "нарушение" охранный: от 0 до 3 или более 5 кОм
- "нарушение" технологический: от 1,5 до 3 или от 5 до 12 кОм
- "неисправность" технологический: от 0 до 1,5 или более 12 кОм
ток в ШС для питания извещателей: 3,5 мА
величина пульсации по выходу "+12В": 100 мА
напряжение АКБ, при котором включается индикация разряда: 11,5±0,3 В
напряжение АКБ, при переходе в "спящий" режим: 10,5±0,3 В
напряжение АКБ, при котором происходит отключение приборов (при отсутствии сетевого напряжения): 10,0±0,3 В
габаритные размеры прибора: 165х190х79 мм
масса прибора без АКБ: 0,9 кг

Максимальный ток нагрузки выходов:
- внешнего звукового оповещателя с АКБ (клеммы "SND" и "+Bat_out"): 1,5 А
- внешнего звукового оповещателя без АКБ (клеммы "SND" и "+12V"): 0,1 А
- внешнего светового оповещателя (клеммы "LHT" и "+12V"): 50 мА
- управления (клеммы "ARM_out" и "+12V"): 50 мА

Условия эксплуатации:
- температура, с АКБ: от -10 до +50°С
- температура, без АКБ: от -30 до +50°С
- относительная влажность воздуха без конденсации влаги: до 95% при +35°С
- степень защиты оболочкой: IP41

Технические данные по типам приборов:
количество ШС, подключаемых к приборам: 8
количество релейных выходов: 3
мощность, потребляемая прибором от сети переменного тока в дежурном режиме (без учета внешней нагрузки) и в режиме тревоги, Вт, не более: 15
ток, потребляемый приборами от АКБ, мА, не более:
- в дежурном режиме: 180
- в режиме "Тревога": 200
ток максимальной нагрузки по выходу "+12В", мА, не более: 750±50
ток при коротком замыкании по выходу "+12В", мА, не более: 40
время работы от АКБ в дежурном режиме без учета питания внешней нагрузки, ч: 36

Информативность:
двухцветная индикация состояния каждого ШС;
двухцветная индикация состояния цепей питания;
выход на световой оповещатель;
выход на звуковой оповещатель;
программируемые релейные выходы;
выход для питания извещателей;
дополнительный выход от АКБ;
выход управления  "ARM_out"  с двумя фиксированными состояниями замкнут/разомкнут (взят/снят);
вход/выход линии расширения.
