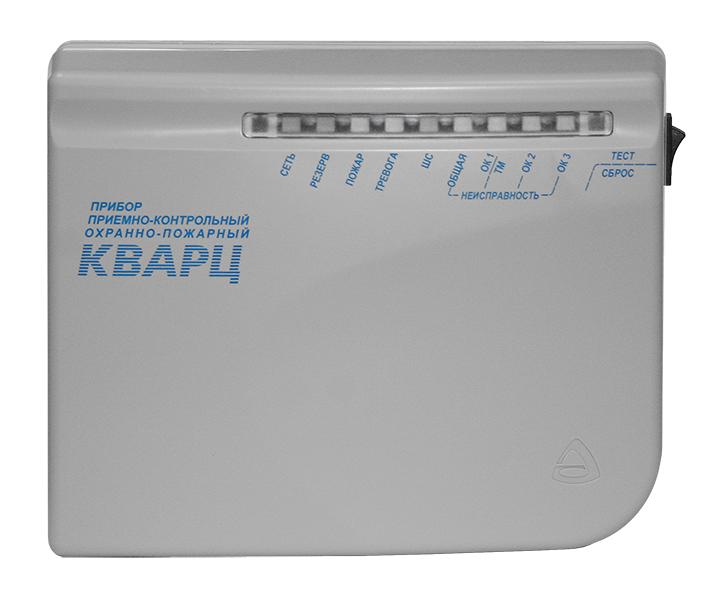

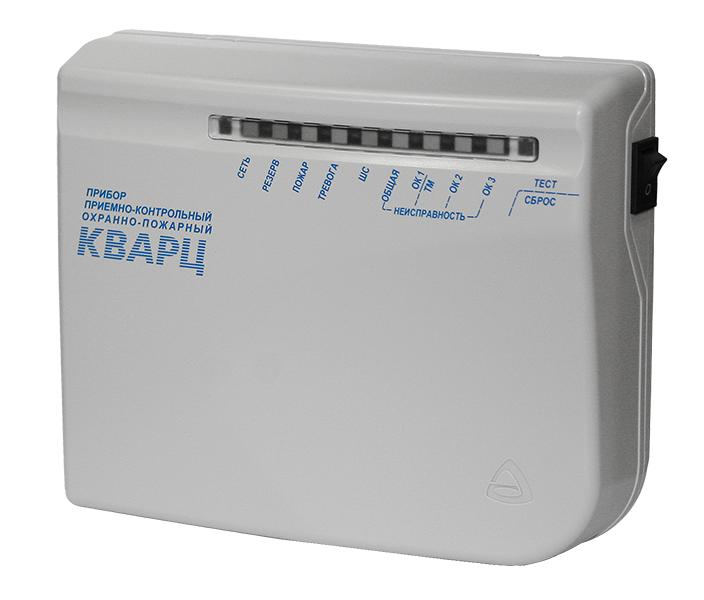

КВАРЦ прибор приемно-контрольный охранно-пожарный

Одношлейфный прибор Кварц вариант 2 используется для обеспечения на малых и средних объектах автономной и централизованной охранной или пожарной сигнализации.
Прибор ставится на охрану и снимается с охраны с помощью электронных ключей Тouch Мemory или переключателя. Режим работы прибора выбирается установкой перемычек на плате. Для продления срока службы аккумулятора есть электронная защита от глубокого разряда аккумулятора.

Особенности:
Один шлейф охранной или пожарной сигнализации.
Прибор передает извещения «Норма», «Пожар 2», «Пожар 1», «Тревога», «Неисправность», «Вскрытие», а также «Взят на охрану» и «Снят с охраны» на пульт централизованного наблюдения или внешние устройства по каналам ПЦН1, ПЦН2, ПЦН3.
Прибор имеет 6, выбираемых перемычками на плате прибора, тактик применения:
пожарная охрана;
    пожарная охрана с выключателем;
    централизованная охрана 1;
    централизованная охрана 1 с выключателем;
    централизованная охрана 2;
    централизованная охрана 3.
Контроль линий оповещения и линии ТМ на обрыв и короткое замыкание.
В пожарных тактиках прибор может запоминать наличие неисправности и индицировать это.
Тип выходов для подключения светового и звукового оповещателей – «открытый коллектор».
Встроенный звуковой сигнализатор с возможностью отключения.
Постановка/снятие ШС осуществляется выключателем или ключами Touch Memory.
Прибор имеет отключаемый и неотключаемый выходы 12 В.
Возможность использовать оповещатели с напряжением питания 220 В.
Наличие функции «Автовозврат в режим охраны» для охранных тактик.
Встроенный источник питания от сети 220 В, резервное питание от аккумулятора.
При питании прибора от сети осуществляется подзарядка аккумулятора в буферном режиме.
Прибор работает в дежурном режиме от аккумулятора при отсутствии внешних потребителей не менее 24 часов.
Для продления срока службы аккумулятора в приборе предусмотрена электронная защита аккумулятора от глубокого разряда.

Технические характеристики:

Количество шлейфов сигнализации: 1 шт.
Количество основных видов извещений прибора: 12
Ёмкость памяти кодов идентификаторов (кол-во эл. ключей) (тип используемых с прибором электронных ключей TM – DS1990А): 7 шт.
Напряжение на входе ШС при его номинальном сопротивлении: 18 ± 3 В
Суммарная токовая нагрузка в ШС в дежурном режиме, не более: 1,5 мА
Напряжение / ток выходов реле ПЦН 1 и ПЦН 1 («сухой контакт» оптореле), до: 72 В / 50 мА
Параметры выхода реле ПЦН3: постоянное напряжение / ток, до переменное напряжение / ток, до:
   = 30 В / 3 А
   ~ 250 В / 3 А
Максимально допустимый общий ток потребления по отключаемому выходу 12 В «ПИ» для питания извещателей, не более: 100 мА
Максимально допустимый общий ток потребления по неотключаемому выходу «+12В» для питания извещателей и оповещателей, не более: 600 мА
Ток коммутации по каждому из выходов ОК: «ОК1», «ОК2» и «ОК3», не более (при этом суммарный ток коммутации выходов ОК при питании оповещателей от внутреннего источника прибора +12 В не должен превышать максимально допустимый - 600 мА)6 500 мА
Регистрируются нарушения ШС длительностью, более: 350 мс
Не регистрируются нарушения ШС длительностью, менее: 250 мс
Напряжение питания сети (переменный ток 50 Гц): 187...242 В
Мощность, потребляемая от сети (с заряженным аккумулятором и при отсутствии внешних потребителей) во всех режимах, не более: 8 ВА
Напряжение питания от аккумулятора: 11,8...14,0 В
Номинальная емкость резервного аккумулятора: 1,2 Ач
Ток потребления от аккумулятора в дежурном режиме/режиме тревоги (при отсутствии внешних потребителей), не более: 40/65 мА
Масса без аккумулятора, не более: 0,5 кг
Габаритные размеры, не более: 186x151x60 мм
Степень защиты оболочкой при эксплуатации прибора закреплённого на ровной поверхности: IP40
Срок службы, не менее: 10 лет
Диапазон рабочих температур: -30…55 °С
