Интегрированная система ОРИОН

МПН Модуль подключения нагрузки -оповещателей и исполнительных устройств к приборам С2000-АСПТ, С2000-КПБ, Сигнал-20П, Сигнал-20М. Упрощает подключение оповещателей, табло и исполнительных устройств к приборам с диодной схемой контроля линии.

С2000-ИК исп.02 Охранный объемный оптико-электронный адресный извещатель, до 10 м, от - 30 до +50°С, питается от "С2000-КДЛ", до 127 адресов. Защита от мелких животных до 10 кг. В комплекте - кронштейн.

УК-ВК (исп.02) усилитель релейный на 2 канала, входное напряжение 12 В, 40 мА, выходное до 220 В, 10 А, контакты на переключение. Применяется в системах охранно-пожарной сигнализации и предназначено для управления подключением и отключением приборов, входящих в состав систем ОПС, и коммутацией исполнительных устройств (ламп, сирен, видеокамер, систем пожаротушения, электромагнитных замков и т.д.) к сети переменного тока номинальным напряжением 220 В или источнику постоянного тока до 30 В путем замыкания и размыкания контактов реле.

Сигнал-10  для автономной работы и в составе системы "Орион".  10 шлейфов, контроль цепей "Лампа" и "Сирена", управление от брелков Touch Memory (90 ключей) или интерфейса RS-485, 5 выходных реле. От  минус 30 до +50°С.

МК-2 Монтажный комплект для крепления извещателей ДИП-34А и С2000-ИП в подвесной потолок.  Крепление пружинными  скобами.

С2000-СМК Адресный магнитоконтактный охранный извещатель. Питание по двухпроводной линии от С2000-КДЛ.  От  минус 30 до +50°С. Длина под соединительных проводов - 0,2 м.

БРИЗ  Блок разветвительно-изолирующий. Обеспечивает изоляцию короткозамкнутого участка двухпроводной линии связи контроллера С2000-КДЛ с последующим автоматическим восстановлением после устранения неисправности.

БРИЗ-03 - Блок разветвительно-изолирующий, встраиваемый в розетку адресных извещателей ДИП-34А, С2000-ИП. Обеспечивает изоляцию короткозамкнутого участка двухпроводной линии связи контроллера С2000-КДЛ с последующим автоматическим восстановлением после устранения неисправности.

С2000-СТ исп.02 Извещатель акустический адресный охранный, дальность 6 м, питание от С 2000-КДЛ. Предназначен для обнаружения разрушения обычного и покрытого защитной полимерной пленкой стекол толщиной от 2,5 до 8 мм площадью не менее 0,1 м² (при длине одной из сторон не менее 0,3 м) с последующей выдачей извещения о тревоге по двухпроводной линии связи на контроллер «С2000-КДЛ» интегрированной системы охраны «Орион».

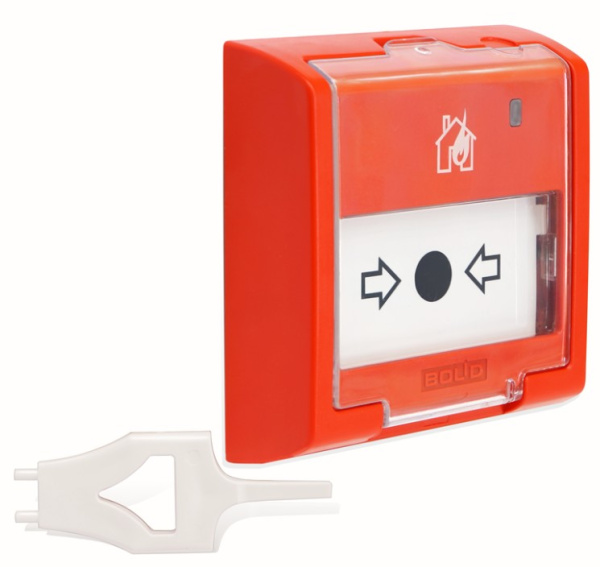

ИПР 513-3АМ извещатель пожарный ручной адресный предназначен для использования совместно с С2000-КДЛ", до 127 адресов, предназначен для формирования тревожного сообщения "Пожар" при разбитии пластикового окна.

УДП 513-3М Устройство дистанционного пуска электроконтактное "ПУСК ПОЖАРОТУШЕНИЯ", желтого цвета, с устройством индикации, U-пит. 9…30 В, I-потр. в дежурном режиме 50 мкА, I-потр.  максим. 25 мА, IP41, t-раб. -30...+55°С, габаритные размеры 94х94х54 мм

С2000-АР1 исп.01  Адресный расширитель. Размещается внутри охранного или 4-х проводного пожарного извещателя, питается от двухпроводной линии, передает состояние контактов сигнального реле и датчика вскрытия корпуса через «С2000-КДЛ» на пульт «С2000» или АРМ. Нормально разомкнутые контакты шлейфа "Охрана". -30 до +50°С

Сигнал-20М - ППКОП 20ШС, Uшс.19...24В, Iшс.1,2мА(3мА для типа ШС "пожарный дымовой"), Uпит.10,2...28,4В, Iпотр.до 600мА, 3 выхода "СК", 2 контрол.вых."ОК", RS-485, tраб.-30...+50°С, IP20, 247х150х48, автономный режим работы или в составе ИСО "Орион", управление со встроенных кнопок или с пульта С2000М, програм.с комп.

С2000-КПБ Контрольно-пусковой блок с 6 исполнит. реле. Управл. от "С2000-АСПТ", "С2000" или АРМ.

С2000-КДЛ Контроллер адресной двухпроводной подсистемы передачи извещений «СПИ-2000А». до 127 адрес.устройств, Uпит.10,2...28,4В, Iпотр.до 160мА, вход ТМ (до 512 ключей), буфер событий 255 событий, IP30, tраб.-30...+55°С, 156×107×39мм, возможен монтаж на DIN рейку. Возможна работа только в составе системы ИСО «Орион».

С2000-Ethernet Преобразователь интерфейса RS-232/RS-485 в Ethernet. От 0 до +50°С. Предназначен для трансляции данных интерфейса RS-232/RS-485 в Ethernet и обратно. В ИСО «Орион» используется для организации связи приборов по локальной сети.

С2000-ИК исп.03 Охранный объемный адресный извещатель, дальность 10 м, от -30 до +50°С, питается от "С2000-КДЛ", до 127 адресов, до 100 извещателей к «С2000-КДЛ».

Считыватель-2 исп.00,02  Монтажная площадка под ключ touch memory, хромированная, светодиод, °С -30…+50, 82х42х10 мм.

С2000-Proxy-Н считыватель карт EM-Marin для взятия под охрану, снятия с охраны и доступа, выходной код touch memory, кнопка для команд, накладной, IР20, -20...+50°С, 82х82х22 мм.

С2000-АР8 Адресный расширитель на восемь шлейфов с контролем на замыкание и обрыв. Питается от двухпров. линии, передает состояние шлейфов через «С2000-КДЛ» на пульт  «С2000» или ЭВМ.

Сигнал-20П SMD - ППКОП 20ШС, Uшс.19...24В, Iшс.3мА, Uпит.10,2...28,4В, Iпотр.до 600мА, вход Touch Memory, 3 выхода "СК", 2 контрол.вых."ОК", RS-485, tраб.-30...+50°С, IP20, 230x135x37, работа в составе ИСО "Орион", управление с пульта С2000М, програм.с комп., пластмассовый корпус.

С2000-ИП-03 Извещатель пожарный тепловой адресно-аналоговый максимально-дифференциальный предназначен для обнаружения загорания, сопровождающегося выделением тепла, и выдачи извещений "Пожар", "Внимание", "Неисправность", "Тест". Применяется с контроллером "С2000-КДЛ" и "С2000-КДЛ-2И".

С2000-М Пульт контроля и управления с двухстрочным ЖКИ индикатором, количество контролируемых разделов - 511, количество контролируемых групп разделов 128, количество контролируемых зон 2048, напряжение питания 10.2...28,4 В, ток потребления 60 мА, элемент питания часов реального времени CR2032, степень защиты оболочкой IP30, диапазон рабочих температур -10...+55°С, габаритные размеры 140х114х25 мм.

С2000-ИК исп.04 Охранный поверхностный адресный извещат., дальность 10 м, от -30 до +50°С, питается от "С2000-КДЛ", до 127 адресов. В комплекте - кронштейн.

С2000-2 Контроллер доступа на два считывателя. Интерфейс TМ или Вейганд. Память-4000ключ. Два охранных шлейфа и два выходных реле.

С2000-СП1 Релейный блок - 4 исполнительных реле, 30В-2А. Интерфейс - RS-485. Управление от пульта "С2000" или ЭВМ. Предназначен для работы в составе ИСО «Орион» и может выполнять функции управления исполнительными устройствами (лампами, сиренами, электромагнитными замками и т.д.), выдавать тревожные извещения на пульт централизованного наблюдения (ПЦН) путём размыкания контактов реле, а также осуществлять взаимодействие с другими приборами и системами на релейном уровне. В системах пожарной сигнализации блок предназначен для формирования стартового импульса на прибор пожарный управления.

С2000-БИ Блок индикации для отображения 60 разделов на двухцветных и 8 системных светодиодных индик. Интерфейс RS-485, питание от 10 до 28В.

С2000-КТ Адресная тревожная кнопка. Питание по двухпроводной линии от С2000-КДЛ. До 127 адресов. От  минус 30 до +50°С. Кнопка тревожная предназначена для ручной подачи сигнала тревоги в случае нападения на охраняемый объект.

УК-ВК (исп.03) Релейный усилитель на 1 к-л.Вх. 12В,40мА; вых. до 220В, 10А.Конт. на переключ.

С2000-СП2 Адресный релейный блок на два реле. Питается от "С2000 -КДЛ". Управление реле от пульта "С2000" или от "КДЛ".

С2000-К Клавиатура с жидкокристаллическим индикатором предназначена для работы в составе ИСО «Орион». Используется в системе охранной сигнализации для постановки на охрану, снятия с охраны и отображения происходящих в системе событий. Может использоваться для ввода PIN-кода в системе управления доступом. Выдача в интерфейс RS-485 команд на взятие, снятие охран., пожар. зон, команд на предоставление доступа, отображение сообщений. Работает с АРМ «Орион».

С2000-USB Преобразователь интерфейса USB – RS-485 с гальванической развязкой. От минус 30 до + 50°С.  Предназначен для гальванической изоляции и взаимного преобразования сигналов интерфейса USB в сигналы двухпроводного магистрального интерфейса RS-485. В ИСО «Орион» используется для подключения приборов к ПК с АРМ «Орион Про» или АРМ "С2000".

С2000 Пульт контроля и управл. до 127 приборов: "Сигнал-20", "Сигнал-20П", "С2000-4" по RS-485. Конфигурирование приборов, архив событий.

С2000  БИ (исп. 01) Блок индикации на 60 разделов, встр.считыватель Touch Memory, RS-485, U-пит.10...28В, I-потр.до 200мА, IP20, t-раб.-30...+50°С, 340х170х25,5. Предназначен для работы в составе ИСО «Орион» совместно с пультом контроля и управления «С2000М» и отображения с помощью встроенных индикаторов и звуковой сигнализации сообщений о состоянии 35 пожарных разделов, насосной станции и 4 насосов, управляемых прибором «Поток-3Н».

С2000-СТИК Охранный комбинированный объемный и акустический адресный извещатель, питается от "С2000-КДЛ". Предназначен для обнаружения разрушения стёкол толщиной от 2,5 до 8 мм и проникновения (попытки проникновения) в охраняемое пространство закрытого помещения. В одном корпусе совмещены извещатель охранный объемный «С2000-ИК исп. 03» и извещатель поверхностный звуковой адресный «С2000-СТ». Применяется с контроллером «С2000-КДЛ».

С2000-ПУ Пульт управления для выдачи 6-ти управляющих сигналов в системах пожаротушения, технологических системах и т.п. Пульт управления предназначен для использования в составе ИСО «Орион» совместно с приемно-контрольными приборами ИСО «Орион», контролирующими радиальные шлейфы сигнализации. "С2000-ПУ" обеспечивает ручное управление состоянием шлейфов сигнализации.

С 2000 БИ блок индикации, для отображ.до 60 разделов.Интерф. RS-485,пит. от 10 до 28В. "С2000-БИ" SMD предназначен для работы в составе ИСО "Орион" совместно с пультом контроля и управления "С2000" ("С2000М") и отображения с помощью встроенных индикаторов и звуковой сигнализации сообщений о событиях в 60 разделах системы.

С2000-ИП Извещатель пожарный тепловой адресно-аналоговый максимально-дифференц., питается по двухпроводной линии от "С2000-КДЛ", до 127 адресов. Предназначен для обнаружения возгораний, сопровождающихся выделением тепла. Применяется с блочно-модульным приёмно-контрольным прибором, состоящим из блока «Сигнал-10» и сетевого контроллера (пульта контроля и управления «С2000М» либо компьютера с установленным ПО АРМ «Орион»). Выдает сообщения «Пожар», «Неисправность», «Тест».

УК-ВК (исп.12) Устройство коммутационное; релейный усилитель на два канала с креплением на DIN рейку; контакты на переключение; U-упр.12 В; I-упр.40 мА; U-коммут. до 250 В; I-коммут.до 10 А; IP30; t-раб.-30...+50°С; 102х107х39 мм

С 2000 КДЛ - Контроллер адресной двухпроводной подсистемы передачи извещений «СПИ-2000А». до 127 адрес.устройств, Uпит.10,2...28,4В, Iпотр.до 160мА, вход ТМ (до 512 ключей), буфер событий 255 событий, IP30, tраб.-30...+55°С, 156×107×39мм, возможен монтаж на DIN рейку. (Уценка)
