дополнительное оборудование ОРИОН

БРИЗ  блок разветвительно-изолирующий, предназначен для использования в двухпроводной линии связи контроллера «С2000-КДЛ»; до 127 шт. включаемых в ДПЛС блоков; 40 мкА; -30  +55°C; IP20; 56x38x20 мм; 0,04 кг.

МК-2 монтажный комплект для крепления извещателей ДИП-34А и С2000-ИП в подвесной потолок; крепление пружинными  скобами; 130*65 мм; 0,1 кг

МПН модуль подключения нагрузки -оповещателей и исполнительных устройств к приборам С2000-АСПТ, С2000-КПБ, Сигнал-20П, Сигнал-20М; упрощает подключение оповещателей, табло и исполнительных устройств к приборам с диодной схемой контроля линии.

УК-ВК (исп.02) устройство коммутационное, для управления подключением и отключением приборов, входящих в состав систем ОПС; 2 исполнительных реле; контакты на переключение; 12 В, до 106 мА; -30  +50°C; 75х75х46 мм; 0,3 кг.

С2000-АР2 исп. 02 адресный расширитель; до 63 расширителей к "С2000-КДЛ" и "С2000-КДЛ-2И"; контроль двух независимых зон; питание от двухпроводной линии связи; повышенная помехозащищенность; удобные колодки подключения проводов; датчик вскрытия корпуса; измерение значения напряжения в ДПЛС; 1 мА; -30 +55°C; IР41; 56х38х20 мм; 0,04 кг.

С2000-АР8 адресный расширитель на восемь шлейфов с контролем на замыкание и обрыв; до 16 расширителей к «С2000-КДЛ»; контроль 8 независимых зон; питание от двухпроводной линии связи; повышенная помехоустойчивость; датчик вскрытия корпуса; 4 мА; -30 +50°C; IР30; 156x107x39 мм; 0,3 кг.

БРИЗ исп.03  блок разветвительно-изолирующий, предназначен для использования в двухпроводной линии связи контроллера "С2000-КДЛ" и "С2000-КДЛ-2И"; изолирование участка двухпроводной линии с коротким замыканием; использование в топологиях линии типа «кольцо», «дерево» и смешанных; до 127 шт. включаемых в ДПЛС блоков; 40 мкА; -30   +55°C; IР20; 100 х 16 мм; 0,1 кг.

БЗЛ блок защиты линии: блок защиты входных цепей прибора от импульсных перенапряжений в двух линиях (длинных или воздушных шлейфах или соединительных линиях); -30  +50 °C; 75*75*46 мм; 100 г.

С2000-СП1 релейный блок сигнально-пусковой с управлением по интерфейсу RS-485; 4 исполнительных реле с переключаемыми контактами; независимое управление реле; программируемая логика управления; контроль напряжения питания; 5 светодиодных индикаторов; 100 В, 2 А; -30 +55 °C; IР40; 156x107x39 мм; 0,3 кг.

С2000-АР1 исп.01 адресный расширитель;2 зоны расширения; размещается внутри охранного или пожарного четырехпроводного извещателя; питание от двухпроводной линии связи; контроль контактов сигнального реле; адрес расширителя сохраняется в энергонезависимой памяти; измерение значения напряжения в ДПЛС; 0,6 мА; -30  +50 °C; IР41; 14×16×5 мм; 0,005 кг.

С2000-USB преобразователь интерфейса USB – RS-485 с гальванической развязкой, для работы с в среде ОС Windows 2000, 2003, XP, Vista, Server 2008, 7, 8, 8.1, 10; индикация приема/передачи данных; питание от USB-порта (кабель в комплекте); до 115200 бит/с передача данных; полудуплекс; 200 мА; IP40; -30  +50 °C; 56×38×20 мм; 40 г.

С2000-СП1 исп. 01 релейный блок сигнально-пусковой с управлением по интерфейсу RS-485; 4 исполнительных реле с переключаемыми контактами; независимое управление реле; программируемая логика управления; контроль напряжения питания; 5 светодиодных индикаторов; до 280 В, 10 А; -30 +55 °C; IР40; 156x107x36 мм; 0,3 кг.

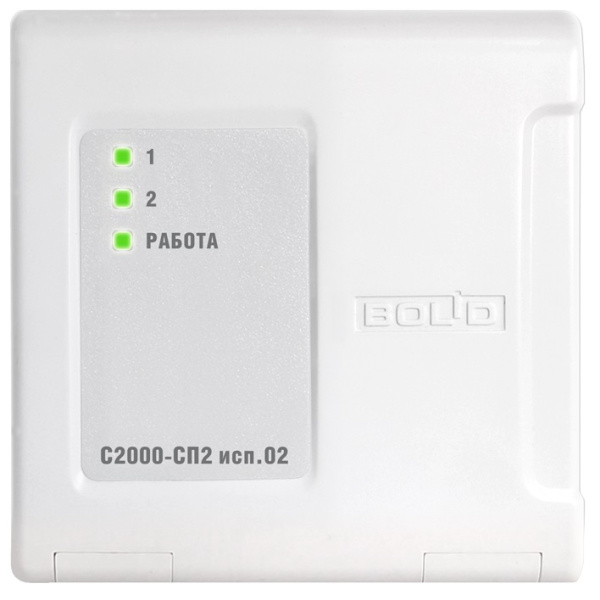

С2000-СП2 исп. 02 блок сигнально-пусковой адресный для С2000-КДЛ; 2 контр.выхода (U-вых.12...24В/3А); U-пит.10,2...28,4В; I-потр.60 мА; IP 40; t-раб.-30...+55°С; 102*107*39 мм; 0,2 кг.

С2000-ПИ преобразователь интерфейса RS-232-RS-485, повторитель интерфейса RS-485  с гальванической развязкой, разделитель интерфейса; световая индикация; защита от КЗ; индикация приема/передачи данных и КЗ линии интерфейса; до 115200 бит/с передача данных; полудуплекс; 10 - 28 В, 160 мА (макс); -40  +55 °C; IP40; 102x107x39 мм; 0,2 кг.

USB-RS485 преобразователь интерфейсов USB  в RS-485 с гальванической развязкой для конфигурирования приборов системы "ОРИОН"; питание от USB-порта ПК; 110, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с; полудуплекс; 200 мА; - 30  +50 °C; IP20; 19х67х11 мм; 11 г.

С2000-РПИ радиоканальный повторитель интерфейсов, для использования в составе системы «Орион» и трансляции данных интерфейса RS-232/RS-485 по радиоканалу; 9600 бит/с; организация радиоканала с различными топологиями; режим оценки качества связи; 2400…2483,5 MГц; 95 дБм; 16 частотных каналов; IP20; 156х107х36 мм; 0,3 кг.

С2000-СП2 адресный релейный блок; 2 релейных выхода с переключаемыми контактами; независимое управление; программируемая логика управления; контроль вскрытия корпуса; до 64 блоков к «С2000-КДЛ» или "С2000-КДЛ-2И"; 100 В, 30 ВА, 2 А; - 30 до +55°C; IР40; 102х107х39 мм; 0,2 кг.

УК-ВК (исп.12) устройство коммутационное; релейный усилитель на два канала с креплением на DIN рейку; контакты на переключение; 12 В, 40 мА; до 250 В;  IP30; -30...+50°С; 102х107х39 мм, 0,2 кг.

USB-RS232 преобразователь интерфейсов USB  в RS-232 с гальванической развязкой

С2000  БИ (исп. 01) блок индикации; 60 световых индикаторов; сообщение о вскрытии корпуса; включение звукового сигнала/ возможность его сброса оператором; программирование адреса прибора в системе; не менее 50 дБА; 10,2 ÷ 28,4 В; -30  +50 °C; IР20; 170x340x25,5 мм; 0,6 кг.

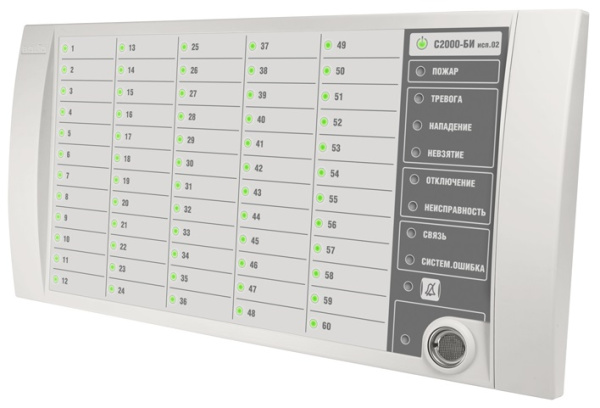

С2000 БИ (исп. 02) блок индикации для работы в составе ИСО "Орион"; 60 индикаторов состояния разделов, 7 индикаторов тревог и неисправностей, 1 индикатор состояния  блока, 1 индикатор состояния раздела управляемого TouchMemory;  RS-485; встроенный считыватель TouchMemory; 10,2...28,4 В, 200 мА; IP20; -30...+50°С; 340х170х25,5 мм; 0,6 кг.

УК-ВК (исп.03) релейный усилитель на 1 к-л.Вх. 12В,40мА; вых. до 220В, 10А.конт. на переключ.; -30…+50 С; 75х75х46 мм; 0,3 кг.

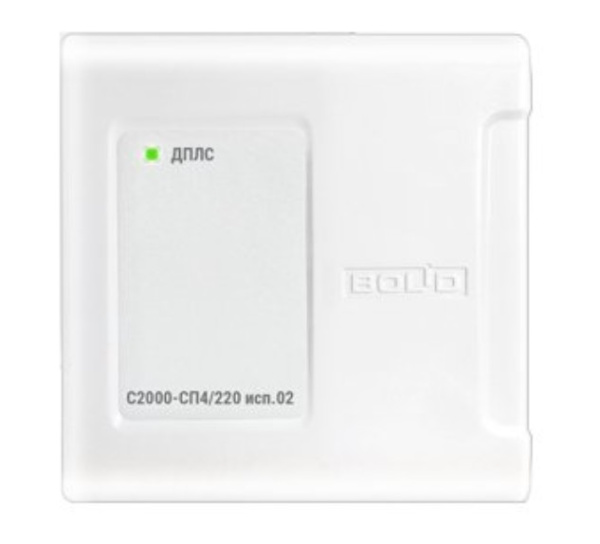

С2000-СП4/220 блок сигнально-пусковой адресный; управление двумя реле; программируемая логика; контроль исправнои цепей. отдельно на обрыв и КЗ; гальваническая развязка; контроль вскрытия корпуса; световая индикация состояний; до 25 блоков; 220 в, 3 А; -30  +55°C; IР40; 156х107х39 мм; 0,2 кг.

БЗК исп.02 блок защиты коммутационный на 8 выходов; предназначен для распределения тока источника питания по 8-ми каналам с индивидуальной защитой и самовосстанавливающимся предохранителем с индикатором перегрузки по току; входное напряжение 10-30 В.; ток по каждому каналу - до 1,0 А; IP30; -30...+50, °С; 156*107*39 мм; 0,3 кг.

УК-ВК (исп.04) устройство коммутационное; 24В,30мА; вых. до 220В; 2 реле, контакты на переключение; U-упр.24 В, I-упр.30 мА, U-коммут.до 250В, I-коммут.до 10 А; -30 до +50 С; 75х75х46 мм; 0,1 кг.

С2000-АР1 исп. 03 адресный расширитель; 2 зоны расширения; размещается внутри охранного или пожарного четырехпроводного извещателя; питание от двухпроводной линии связи; контроль контактов сигнального реле; адрес расширителя сохраняется в энергонезависимой памяти; измерение значения напряжения в ДПЛС; 0,6 мА; влагостойкий; -45 +55 °C; IР68; 15*17*6 мм; 0,005 кг.

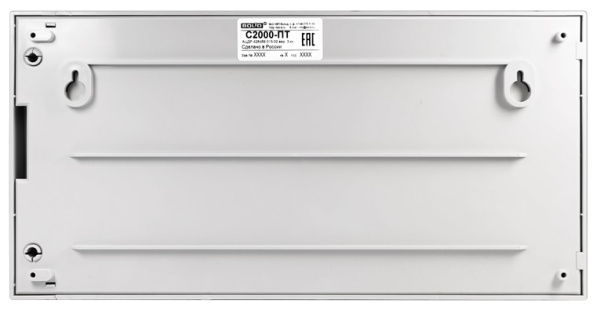

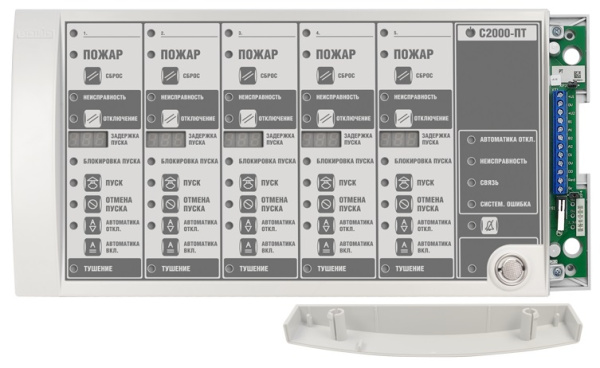

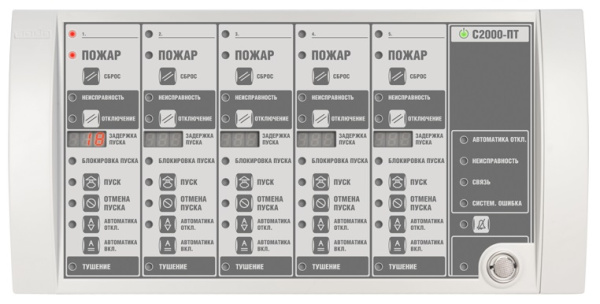

С2000-ПТ блок индикации и управления пожаротушением, 50 двухцветных индикаторов и 8 системных индикаторов; интерфейс  RS-485, питание от 10 до 28 В; 170*340*27 мм; 0,6 кг

Бокс-24 исп.0 (Бокс-24/17М5) корпус для размещения дополнительных АБ; защита АБ от коротких замыканий и перегрузок по току; для 2-х АБ 17 Ач, 24 В; ножевые контакты серия 250 (6,3 мм); 222×356×96 мм; 14 кг.

С2000-БКИ блок контроля и индикации; 60 двухцветных индикаторов отображения состояния разделов; 7 одноцветных индикаторов отображения наличия тревог и неисправностей; 1 вход ЭИ; Dallas Touch Memory; сигнал управления "+5В КМОП" 10 мА; 2 ввода питания; 10,2 - 28,0 В, 200 мА (макс); -30  +50 °C; IР20; 340х170х25,5 мм; 0.6 кг.

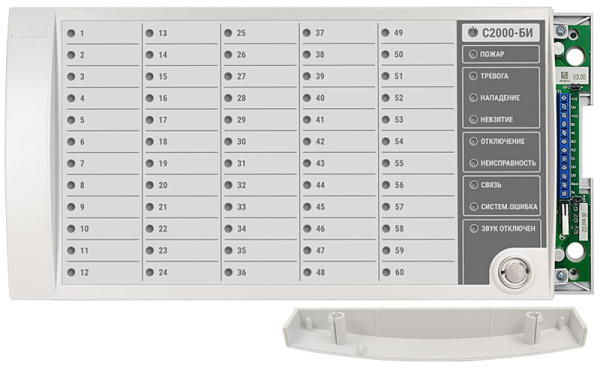

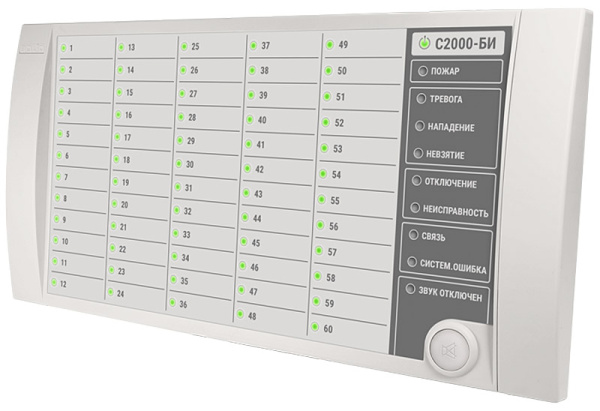

С2000-БИ блок индикации; 60 двухцветных индикаторов, 7 одноцветных индикаторов,1 индикатор для отображения режимов работы блока; встроенный звуковой сигнализатор; 12В, 200 мА; -30 +50 °C; IР20; 340х170х23,5 мм; 0.6 кг.

С2000-АР1 исп. 02 адресный расширитель;2 зоны расширения; размещается внутри охранного или пожарного четырехпроводного извещателя; питание от двухпроводной линии связи; контроль контактов сигнального реле; адрес расширителя сохраняется в энергонезависимой памяти; измерение значения напряжения в ДПЛС; 0,6 мА; -30  +50 °C; IР41; 14×16×5 мм; 0,005 кг.

С-2000-Спектрон-207 извещатель пламени; чувствителен к тестовым пожарам ТП5 и ТП6; раннее обнаружение пожара; измерение значения напряжения в ДПЛС; до 80 извещателей к КДЛ; спектральная чувствительность, нм 4,3; угол обзора 90°; IP68; -30   +50°C; IР41; 158х84х73 мм; 0,2 кг.

ШПС-24 шкаф с резервированным источником питания для монтажа средств пожарной автоматики; входное напряжение 150…220 В; выходное напряжение 26,6…27,8 В, 6 выходов для подключения приборов, максимальный ток по каждому выходу 400 мА; суммарный номинальный ток нагрузки 2 А; рекомендуемый аккумулятор 12 В 17 Ач; количество устанавливаемых аккумуляторов 2; звуковая и световая индикация режимов работы; защита от короткого замыкания; защита аккумулятора от глубокого разярда; IP40; -10...+40°С; габаритные размеры 650х500х220 мм; 30 кг.

ШПС-12 шкаф пожарной сигнализации; выходов "12 В": 7; выходов "RS-485": 8; IР41; возможность установки МК-1; 650×500×220 мм; 30 кг (с АКБ - в комплект не входят).

ШПС-12 исп.01 шкаф пожарной сигнализации; выходов "12 В": 7; выходов "RS-485": 8; IР41; прозрачное окно; 650×500×220 мм; 30 кг (с АКБ - в комплект не входят).

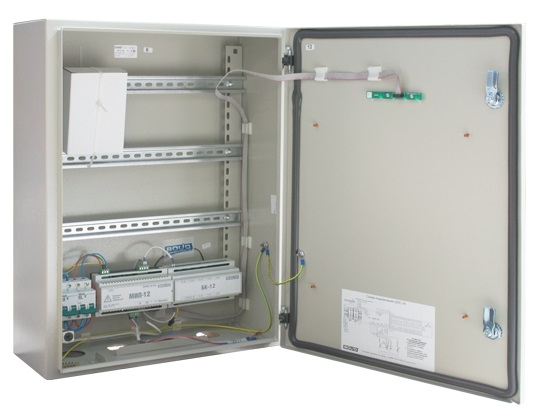

ШПС-12 исп.12 шкаф пожарной сигнализации; выходов "12 В": 7; выходов "RS-485": 7; IР54; возможность установки МК-1; 650×500×220 мм; 30 кг (с АКБ - в комплект не входят).

ШПС-12 исп.02 шкаф пожарной сигнализации; выходов "12 В": 7; выходов "RS-485": 8; IР54; возможность установки МК-1; 650×500×220 мм; 30 кг (с АКБ - в комплект не входят).

ШПС-12 исп.10 шкаф для установки приборов системы "Орион" на DIN рейки с установленным ист.питания; 2 входа питания U-перем. 150…253 В; Р-потр. 120 ВА, I-потр. 0.8 А; 7 выходов U-пост. 13.6±0.6 В/ I-пост. 0.65 А (I-сумм. 3 А);7 выходов RS-485, выход оптореле "АВАРИЯ"; под 2 АКБ 12В/17 А*ч; IP41, клим.испол. О3, t-раб. -10...+40 °С, габ.размеры 650х500х220 мм. Внутри шкафа установлены: модульный ист. питания МИП-12 - 1 шт., блок коммут. БКА-12 - 1 шт., 1 х автом.выключ. 220В/16А "С", 1 х автом.выключ. 220В/3А "С". Возможна установка на дверь монтажного комплекта МК-1.

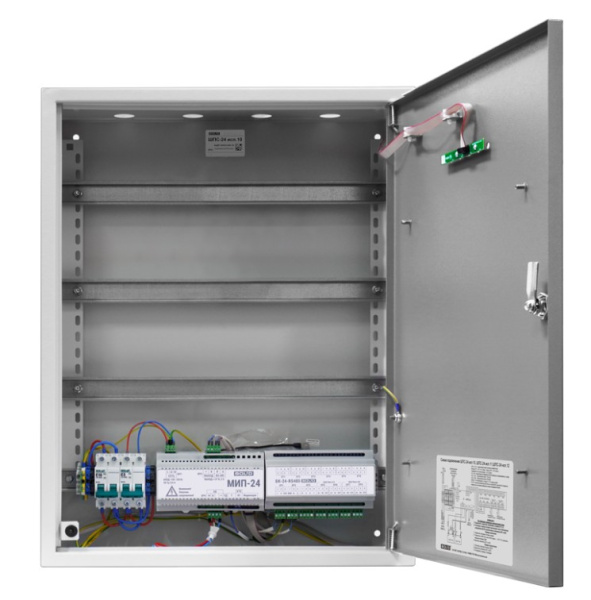

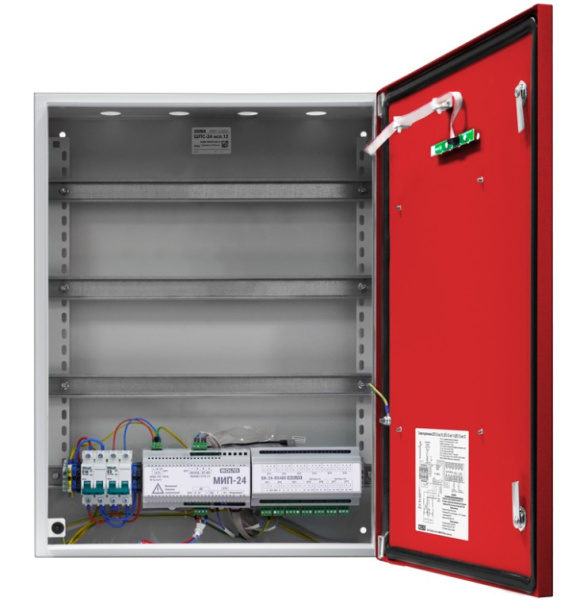

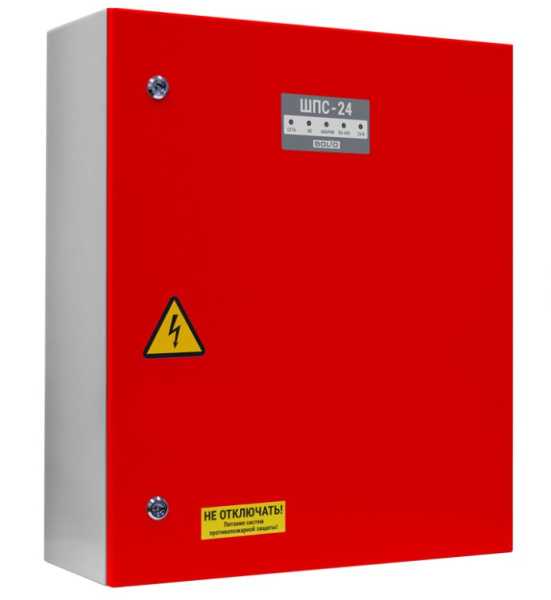

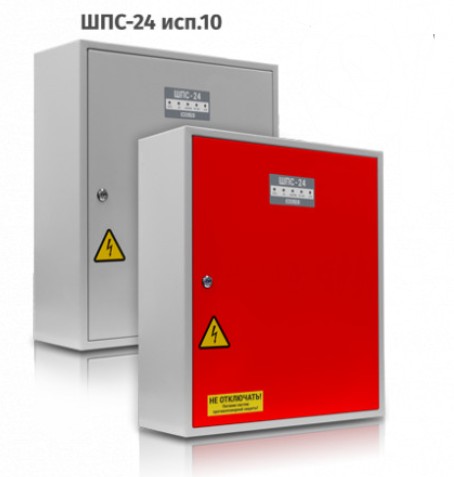

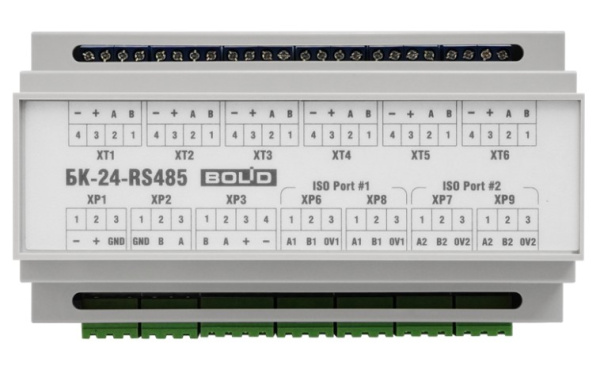

ШПС-24 исп.10 шкаф для монтажа средств пожарной автоматики с креплением на DIN-рейку; 2 ввода питания; U-вх.150...253 В, U-вых.27.2±6 В, I-ном.2 А, I-макс.2.2 А, под два АКБ 12 В 17 Ач; встроенный блок коммутации БК-24-RS485 (две изолированные линии интерфейса RS-485 для подключения к компонентам ППКП и ППКУП расположенным за пределами ШПС, одна линия RS-485 для подключения компонентов ППКП внутри ШПС; 7 выходов для подключения к приборам внутреннего интерфейса RS-485; 7 выходных каналов 24 В с индивидуальной защитой); IP41, t-раб.-10...+40°С, 650х500х220 мм. Возможность установки монтажного комплекта МК-1.

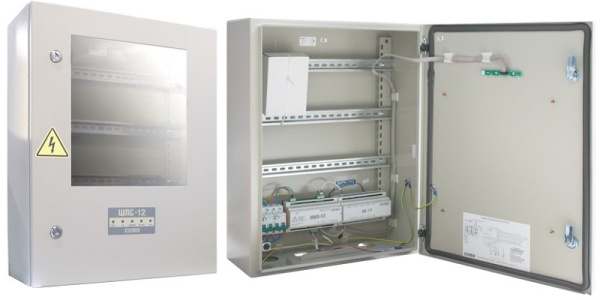

ШПС-12 исп.11 шкаф для установки приборов системы "Орион" на DIN рейки с установленным ист.питания; 2 входа питания U-перем. 150…253 В; Р-потр. 120 ВА, I-потр. 0.8 А; 7 выходов U-пост. 13.6±0.6 В/ I-пост. 0.65 А (I-сумм. 3 А);7 выходов RS-485, выход оптореле "АВАРИЯ"; под 2 АКБ 12В/17 А*ч; IP41, клим.испол. О3, t-раб. -10...+40 °С, габ.размеры 650х500х220 мм. Внутри шкафа установлены: модульный ист. питания МИП-12 - 1 шт., блок коммут. БКА-12 - 1 шт., 1 х автом.выключ. 220В/16А "С", 1 х автом.выключ. 220В/3А "С". Прозрачное стекло.
