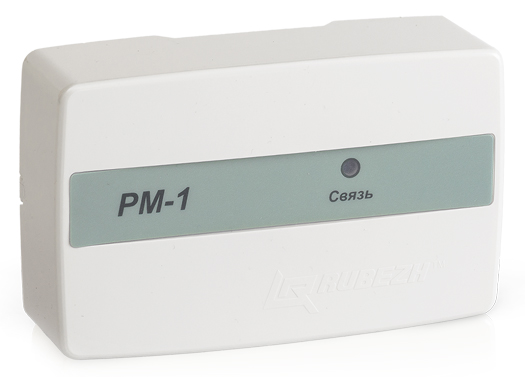

РМ-1 прот.R1 адресный релейный модуль Рубеж

Адресный релейный модуль РМ-1 предназначен для управления исполнительными устройствами, входящими в состав системы пожарной сигнализации. Работает в составе адресной системы под управлением приемно-контрольного прибора «Рубеж-2АМ», «Рубеж-4А», «Рубеж-2ОП», ППКПУ серии «Водолей».

Адресный релейный модуль является программируемым устройством. Конфигурация задается пользователем с приемно-контрольного прибора или с помощью программатора адресных устройств ПКУ-1.
Модуль представляет собой дистанционно управляемый переключатель.

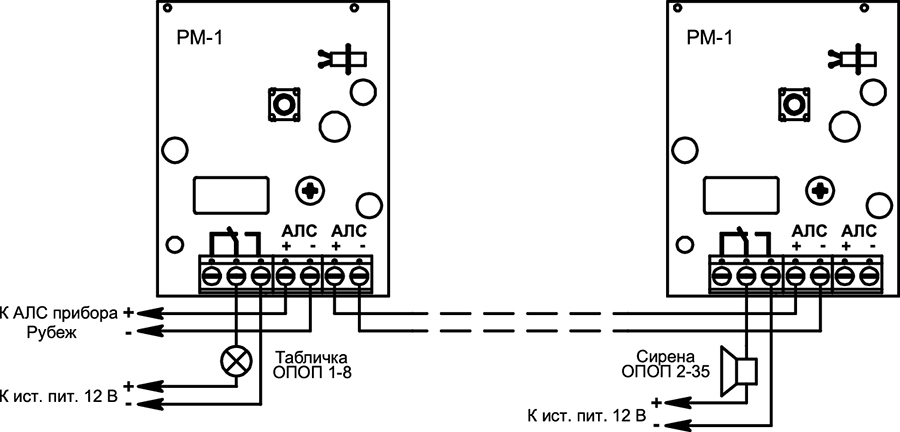

Адресный релейный модуль обеспечивает подключение следующего оборудования и устройств:
информационных световых табло (ОПОП 1-8 либо аналогичных);
оповещателей звуковых (ОПОП 2-35 либо аналогичных);
оповещателей светозвуковых (ОПОП124-7 либо аналогичных).

Подключение различных устройств АСУТП, управление которыми возможно на релейном уровне. Настройка задержки на включение релейного выхода после подачи команды с приемно-контрольного прибора. Настройка удержания релейного выхода во включенном состоянии.
Питание релейного модуля и передача сигналов на приемно-контрольный прибор осуществляются по адресной линии связи. Релейный модуль РМ-1 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).
Включение реле возможно по следующим событиям в системе (зоне): пожар, внимание, включение автоматики МПТ, включение модуля пожаротушения, тревога, поставлен на охрану, снят с охраны, лампа, сработка устройств (АМ-1Т, МДУ-1, ШУЗ).
Адресный релейный модуль РМ-1 понимает логику работы логических функций «и» и «или». Возможно запрограммировать логику работы модуля таким образом, чтобы, например, реле включалось только после перехода одной зоны во «внимание» и другой зоны в «пожар» (функция «И»), либо, например, включалось после перехода одной зоны в «пожар» ИЛИ другой зоны во «внимание» (функция «ИЛИ»).

Технические характеристии:
Степень защиты, обеспечиваемая оболочкой релейного модуля: IР30 по ГОСТ 14254-2015.
Питание релейного модуля и передача сигналов осуществляется по адресной линии связи (далее – АЛС), подключенной к прибору.
Контакты выходных реле релейного модуля способны коммутировать:
– постоянный ток до 2 А при напряжении до 30 В;
– переменный ток 0,5 А при напряжении до 125 В;
– переменный ток до 0,25 А при напряжении до 250 В.

Габаритные размеры релейного модуля (В×Ш×Г): не более (84×125×37) мм.
Масса релейного модуля: не более 0,25 кг.
Средний срок службы: 10 лет.
Средняя наработка до отказа: не менее 60000 ч.
Вероятность безотказной работы за 1000 ч: не менее 0,98.
Вероятность возникновения отказа, приводящего к ложному срабатыванию: не более 0,01 за 1000 ч
