МПТ-1 прот.R1 модуль пожаротушения

Адресный модуль управления пожаротушением МПТ-1 предназначен для организации локальных систем порошкового и газового пожаротушения. Модуль пожаротушения является программируем устройством, конфигурация входов и выходов которого задается пользователем с приемно-контрольного прибора. Модуль пожаротушения МПТ-1 обеспечивает подключение и работу светозвуковых оповещателей, контроль состояния окон и дверей защищаемого помещения, управление автоматическими устройствами пожаротушения как по командам, поступающим по адресной линии связи от центрального прибора, так и по сигналу, поступившему по цепи ручного пуска.

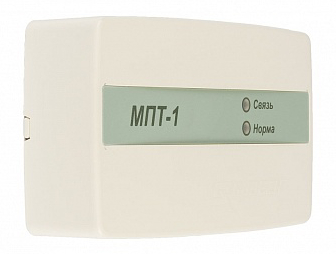

Модуль пожаротушения МПТ-1

Адресный модуль управления пожаротушением МПТ-1 обеспечивает подключение следующего оборудования и устройств:
•устройства автоматического пожаротушения (установка порошкового пожаротушения, установка газового пожаротушения);
•устройства контроля давления огнетушащего вещества (манометры);
•устройства контроля массы огнетушащего вещества (весовые терминалы);
•устройства световой индикации (таблички «ГАЗ НЕ ВХОДИ», «ГАЗ УХОДИ», «АВТОМАТИКА ОТКЛЮЧЕНА»);
•устройства звуковой индикации (светозвуковые оповещатели);
•устройства считывания Dallas Touch Memory ключей;
•устройства контроля состояния дверей и окон защищаемого помещения (магнитоконтактные охранные извещатели);
•устройства ручного запуска системы пожаротушения (аналоговые ручные пожарные извещатели);
•элемент дистанционного управления ЭДУ-ПТ;
•кнопка остановки системы пожаротушения;
•дополнительный МПТ для увеличения количества линий управления устройствами автоматического пожаротушения.

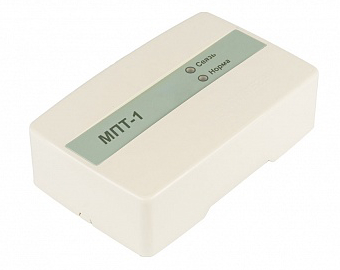

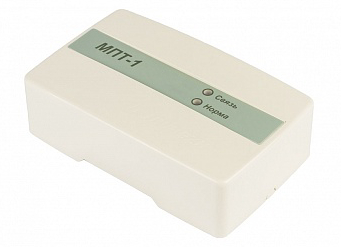

Модуль пожаротушения конструктивно выполнен в пластмассовом корпусе, внутри которого размещается плата с радиоэлементами. На лицевой стороне модуля расположены светодиодные индикаторы, предназначенные для индикации текущего состояния. Модуль имеет контроль вскрытия корпуса.

Модуль пожаротушения осуществляет обмен информации с центральным пожарным прибором по двухпроводной адресной линии связи, передает информацию о своем состоянии и состоянии подключенных устройств, получает команды на запуск и остановку пожаротушения.

Конфигурирование алгоритмов работы световой и звуковой сигнализации, выходов пуска на устройства автоматического пожаротушения осуществляется с клавиатуры адресного приемно-контрольного прибора Рубеж-2АМ или ППКПУ 011249-2-1.

Технические характеристики
Напряжение питания:    от 10,5 до 28,5 В
Ток потребления МПТ-1 без учета потребления исполнительных устройств, подключенных к выходам:
-потребление модуля при выключенных выходах при напряжении питания 12 В (24 В): 130 мА (67 мА)
-потребление каждого включенного выхода (реле) при напряжении питания 12 В (24 В)    : 25 мА (12 мА)
Параметры выходов:
-ток, коммутируемый каждым выходом, не более: 2 А
-ток, коммутируемый всем модулем (суммарный ток по всем выходам одновременно), не более: 5 А
Ток контроля исправности цепи:
-в выключенном состоянии выхода, не более: 2 мА
-во включенном состоянии выхода, не менее: 50 мА
Ток контроля входов для подключения датчиков «Масса», «Давление», «Двери-Окна», не более:    2 мА
Габаритные размеры модуля, не более:    125х78х37 мм
Масса, не более:    200 г
Рабочий диапазон температур:     от минус 25 до плюс 50°С
Средний срок службы, не менее:    10 лет
