STW-028 коммутатор Beward

Особенности:
2 2.5G + 6 гигабитных портов SFP с поддержкой DDM
2 гигабитных порта RJ-45
Управление пропускной способностью QoS: 802.1p/CoS/IP DSCP
VLAN, MVR, агрегирование портов
Широкий набор функций безопасности: ACL, 802.1x, DHCP Snooping, Dynamic ARP Inspection, Storm Control и прочих
Эффективное и безопасное управление через Web, SNMP, Telnet, Консоль
Утилита Smart Discovery для автоматического поиска коммутаторов BEWARD
Тревожные входы и выходы
Отказоустойчивые входы питания 100V ~ 240VAC / 36V ~ 72V VDC

Описание:
Применение коммутатора – агрегация каналов связи:
Наличие восьми оптических портов, а также коммутационной матрицы 26 Гбит/с с неблокируемой архитектурой и высокой скорости пропускания пакетов 19.3 Mpps делает коммутатор STW-028 идеальным для использования в качестве агрегирующего коммутатора совместно с PoE коммутаторами более низкого структурного уровня. SFP коммутатор STW-028 отлично подходит для проектов с большим количеством камер и необходимостью активного использования оптико-волоконных линий, таких как жилые комплексы, метро, аэропорты, стадионы и другие.

Максимальная отказоустойчивость:
Для повышения надежности STW-028 оснащен разъёмом для питания от сети переменного тока 100-240 В и двумя дополнительными разъёмами для питания от источника постоянного тока 36-60 В. Резервная система электропитания, исключающая выключение устройства при выходе из строя любого из типов источников питания, специально разработана для удовлетворения потребностей самых высокотехнологичных объектов, требующих максимальной надежности электроснабжения. STW-028 имеет тревожные входы и выходы на передней панели. Это позволяет использовать входы для обнаружения изменения состояния внешнего устройства (например, датчика открытия двери серверного шкафа) и настраивать реакции на эти состояния, а тревожные выходы могут быть задействованы для передачи сообщений о статусе работы коммутатора во внешние системы. SFP-коммутатор STW-028 не имеет вентилятора, поэтому не нуждается в обслуживании и чистке.

Новый стандарт скорости оптических портов – 2500 мегабит в секунду:
SFP коммутатор BEWARD STW-028 оснащен 8 высокоскоростными оптоволоконными портами SFP: порты 1-6 работают на скорости 100/1000 Мбит/с и порты 7-8 - на скорости 100/1000/2500 Мбит/с. Коммутатор поддерживает любые модули стандартов 100BASE-FX, 1000BASE-SX/LX and 2500BASE-X SFP. Список рекомендуемых SFP модулей производства BEWARD доступен во вкладке Аксессуары.

DDM:
STW-028 поддерживает функцию SFP-DDM (цифровой диагностический мониторинг), которая позволяет легко отслеживать параметры SFP модуля в режиме реального времени, такие как выходная мощность оптического сигнала, входная мощность оптического сигнала, температура, ток смещения лазера и напряжение питания приемопередатчика.

Эффективное управление траффиком:
Коммутатор STW-028 оснащен функциями QoS для приоритезации и управления траффиком. QoS включает в себя функции Storm Control, управление пропускной способностью каждого порта, 802.1p/CoS/IP DSCP QoS приоритезацию и маркировку. Это гарантирует наилучшую производительность при передаче SIP и видеопотоков и позволяет предприятиям в полной мере использовать ограниченные сетевые ресурсы.

Удобное и безопасное управление:
Коммутатор STW-028 поддерживает 4 способа управления: Web, Telnet, SNMP и CLI. Благодаря встроенному веб-интерфейсу STW-028 кроссплатформенен и прост в использовании. Поддержка SNMP RFC MIBs позволяет использовать любой стандартный SNMP агент для управления коммутатором и мониторинга. Для управления через консоль доступ к коммутатору можно получить с помощью Telnet или подключившись напрямую используя консольный интерфейс с помощью входящего в комплект поставки кабеля. Кроме того, STW-028 обеспечивает безопасное удаленное управление за счет поддержки соединений по SSH, TLS и SNMP v3, которые шифруют содержимое пакетов в каждом сеансе.

Высокая сетевая безопасность:
BEWARD STW-028 имеет функцию Access Control List (ACL) IPv4/IPv6 уровня с 2 по 4. Его механизм защиты также включает аутентификацию пользователей и устройств 802.1X, которая может быть развернута с помощью RADIUS сервера для обеспечения безопасности на уровне портов и блокировки неавторизованных пользователей. Кроме того, STW-028 также предоставляет функции отслеживания DHCP сервера (DHCP snooping), IP source guard и dynamic ARP inspection для предотвращения вирусных атак. Стандартно коммутатор поддерживает тегирование и работу с VLAN, в том числе и при Multicast (MVR). Теперь не стоит бояться испортить коммутатор установкой неправильных настроек – коммутатор может автоматически определить невозможность загрузиться в текущей конфигурации и переключиться на резервный образ прошивки с помощью Dual BIOS. Благодаря этим функция сетевые администраторы теперь могут создавать высокозащищенные корпоративные сети со значительно меньшими затратами времени, чем раньше.

Характеристики:

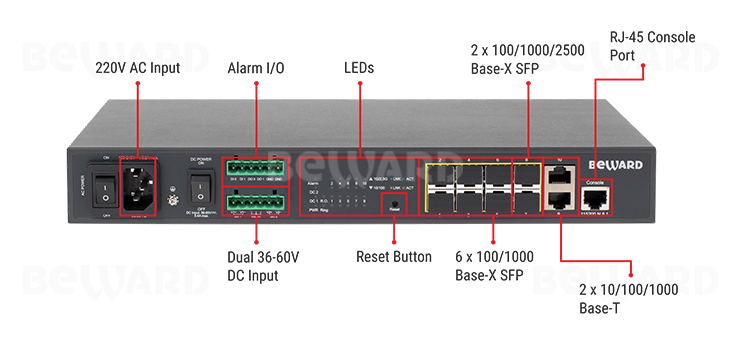

Интерфейсы: 2 порта RJ-45 10/100/1000Base-T, 6 портов SFP 100/1000Base-X, 2 порта SFP 100/1000/2500Base-X, автоопределение MDI/MDIX на всех портах
Консольный порт: 1 последовательный порт RJ-45 (115200, 8, N, 1)
Архитектура: Store and Forward (с промежуточной буферизацией)
Размер таблицы MAC-адресов: 8K с функцией автоматического обновления
Буфер данных: 4 Мб
Коммутационная матрица: 26 Гбит/с
Пропускная способность: 19.3 Mpps @ 64 Б
Максимальный размер пакета: 9 Кбайт
Управление потоком: Все порты поддерживают управление потоком 802.3x в дуплексном и полудуплексном режимах
Тревожные интерфейсы: 2 тревожных входа; 1 релейный выход 1 А 24 В (DC); 2 выхода открытый коллектор 100 мА 24 В (DC)

Функции управления 2 уровня:
Основные интерфейсы управления: Консоль, Telnet, Браузер, SNMP v1, v2c
Безопасные интерфейсы управления: SSH v2, TLS v1.2, SNMP v3
Управление пакетами: IPv4/IPv6
Зеркалирование портов: Входящий, исходящий, оба типа трафика; Один порт в один порт
VLAN: 802.1Q tagged-based VLAN, до 4000 VLAN групп, 4094 идентификаторов VLAN; Двойное тегирование Q-in-Q VLAN; PVLAN (Edge MAC-based VLAN); VLAN на основе портов MVR (Multicast VLAN Registration); VLAN Translation; Voice VLAN;     GVRP; Management VLAN
Агрегирование: IEEE 802.3ad LACP/Static канал, поддерживает 5 групп на 8 портов
QoS: 8 очередей на порт;     Установка приоритета 802.1p; Установка DSCP/IP приоритета пакетов IPv4/IPv6; Классификация трафика по условию, уровню приоритета и политиках WRR QoS
IGMP Snooping: IGMP (v1/v2/v3) snooping;     IGMP querier; До 256 мультикаст групп
MLD Snooping: MLD (v1/v2) Snooping; MLD querier; До 256 мультикаст групп
Безопасность: ACL на основе IP или MAC; Аутентификация на основе портов IEEE 802.1X; Встроенный клиент RADIUS; RADIUS/TACACS+ аутентификация; Привязка порта IP-MAC; Фильтрация по MAC; IP source guard; DHCP Snooping; Broadcast/Unicast/Multicast Storm Control; DHCP Option82; Dynamic ARP Inspection
Контроль пропускной способности: Ограничение скорости исходящего и входящего траффика на каждом порте
Spanning Tree Protocol: IEEE 802.1D Spanning Tree Protocol (STP); IEEE 802.1w Rapid Spanning Tree Protocol (RSTP); IEEE 802.1s Multiple Spanning Tree Protocol (MSTP)
SNMP MIBs:
RFC 1213 MIB-II
RFC 2863 IF-MIB
RFC 1493 Bridge MIB
RFC 1643 Ethernet MIB
RFC 2863 Interface MIB
RFC 2665 Ether-Like MIB
RFC 2737 Entity MIB
RFC 2819 RMON (Group 1, 2, 3 and 9)
RFC 2618 RADIUS Client MIB
RFC 3411 SNMP-Frameworks-MIB
IEEE 802.1X PAE
LLDP
MAU-MIB

Функции управления 3 уровня:
Статическая маршрутизация: VLAN routing
Размер таблицы маршрутизации: 32 записи в рамках 8 VLAN интерфейсов
Протоколы маршрутизации: IPv4/IPv6 статическая маршрутизация

Эксплуатация:
Питание: 100~240 В (AС), 50/60 Гц, 36~60 В (DC)
Потребляемая мощность: 11,2 Вт
Рабочий диапазон температур: От -10 до +60°С
Защита от статического электричества: Контактный разряд ±6 кВ; Воздушный разряд ±8 кВ
Допустимый уровень влажности: От 5 до 95% (без конденсата)
MTBF (время наработки на отказ): Более 100 000 часов при температуре 25°С
Размеры (шxвxг): 330х155х43.5 мм (форм фактор 1U)
Вес: 1661 г

Соответствие стандартам:
Стандарты:
IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX/100Base-FX
IEEE 802.3z Gigabit SX/LX
IEEE 802.3ab Gigabit 1000T
IEEE 802.3bz 2.5GBASE-X
IEEE 802.3x Flow Control and Back pressure
IEEE 802.3ad Port trunk with LACP
IEEE 802.1D Spanning tree protocol
IEEE 802.1w Rapid Spanning tree protocol
IEEE 802.1s Multiple Spanning tree protocol
IEEE 802.1p Class of service
IEEE 802.1Q VLAN Tagging
IEEE 802.1ad Q-in-Q VLAN stacking
IEEE 802.1x Port Authentication Network Control
IEEE 802.1ab LLDP
IEEE 802.3ah OAM
IEEE 802.1ag Connectivity Fault Management (CFM)
IEEE 1588v2 PTP (Precision Time Protocol)
RFC 768 UDP
RFC 793 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP v1
RFC 2236 IGMP v2
RFC 3376 IGMP v3
RFC 2710 MLD v1
RFC 3810 MLD v2
RFC 5321 SMTP
RFC 5905 NTP
ITU-T G.8032 ERPS Ring
ITU-T Y.1731 Performance Monitoring
IEC 60068-2-32 (устойчивость к свободному падению)
IEC 60068-2-27 (устойчивость к удару)
IEC 60068-2-6 (устойчивость к синусоидальной вибрации)

Комплектация:
Коммутатор
Кабель питания 220B
Комплект для установки в 19” стойку
Консольный кабель DB9 – RJ-45
Руководство пользователя
Упаковочная тара
