В-Т25 275/3+1 С четырёхполюсное устройство защитное УЗИП ХАКЕЛЬ

Устройство В-Т25 275/3+1 С, ТУ 3428-002-79740390-2007 по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования Up – УЗИП класса испытаний II. Устанавливается в пределах 0А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В при воздушном или кабельном вводе электропитания.

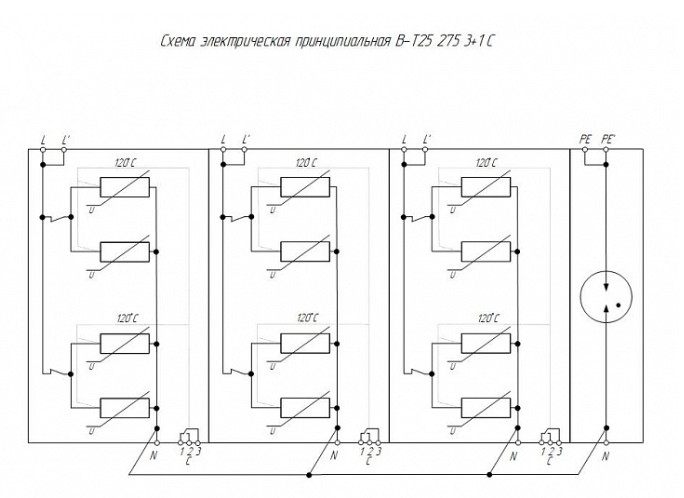

В-Т25 275/3+1 С, ТУ 3428-002-79740390-2007 – четырёхполюсное УЗИП класса испытаний I+II на основе оксидно-цинковых варисторов и газонаполненного разрядника.
Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между I и II ступенями защиты.
Предназначено для защиты фазных и нулевого проводников от противофазных (поперечных) перенапряжений в цепях L/N, N/PE в системах переменного тока.
Моноблочный корпус для подключения к сети и креплению к DIN-рейке 35 мм.
Выпускается на максимальное длительное рабочее напряжение Uc = 275 В AС.
Способно отводить импульсы тока Iimp(L/N)(10/350) = 25 кА, Iimp(N/PE)(10/350) = 100 кА.

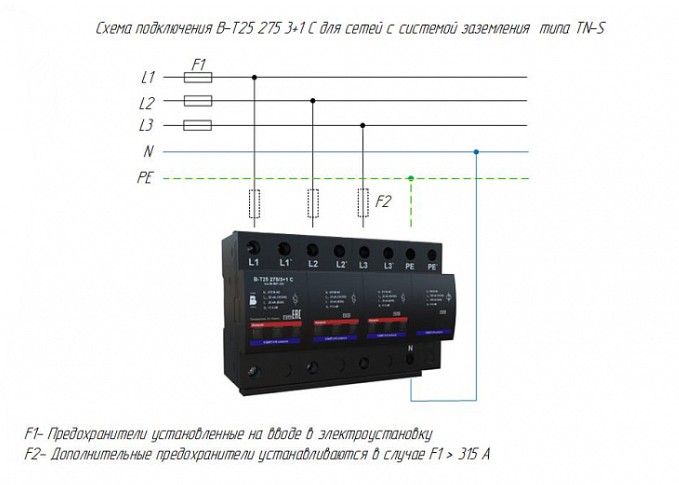

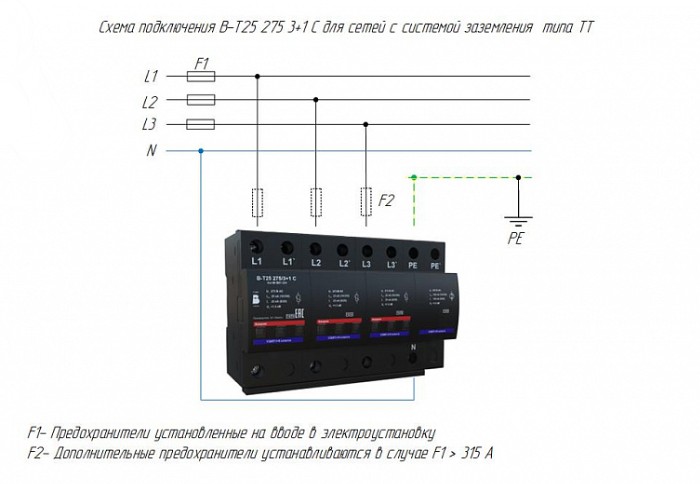

Применяется в сетях с системами заземления типа TN-S и TT.
Визуальный контроль рабочего состояния УЗИП проводится с помощью индикаторов, расположенных на сменных модулях. В исправном состоянии индикатор имеет зеленый цвет, в аварийном - красный.
Для удаленного контроля В-Т25 275/3+1 С дополнительно cнабжено “сухими” контактами дистанционной сигнализации.

Характеристики:
Вид защиты электрооборудования сетей до 1000 В:
Класс испытаний УЗИП по ГОСТ IEC 61643-11: I+II
Количество полюсов: 4
Применяются в сетях с системами заземления: TN-S, TT
Вид защиты: L/N
Номинальное рабочее напряжение, Uo: 230 В AC
Максимальное длительное рабочее напряжение, Uс: 275 B AC
Импульсный ток, Iimp (10/350): 25 кА
Коммутируемый заряд, Q: 12.5 A×с
Удельная энергия, W/R: 156 кДж/Ом
Максимальный разрядный ток, Imax (8/20): 60 кА
Номинальный разрядный ток, In(8/20): 25 кА
Уровень напряжения защиты при Iimp, Up: < 1.5 кB
Временное перенапряжение, Ut: 335 В/5 с
Номинал защитного предохранителя: 315 A gG
Номинал защитного предохранителя при "V" - соединении: 125 A gG
Номинальный ток короткого замыкания, Isccr: 25 кАrms
Время срабатывания, tA: < 25 нс
Вид защиты: N/PE
Номинальное рабочее напряжение, Uo: 230 В АС
Максимальное длительное рабочее напряжение, Uс: 255 В АС
Импульсный ток, Iimp (10/350): 100 кА
Коммутируемый заряд, Q: 50 A*с
Удельная энергия, W/R: 2500 кДж/Ом
Максимальный разрядный ток, Imax (8/20): 100 кА
Номинальный разрядный ток, In(8/20): 100 кА
Уровень напряжения защиты при Iimp, Up: < 1.5 кВ
Временное перенапряжение, Ut: 1200 В / 0.2 с
Время срабатывания, tA: < 100 нс

Корпус:
Тип корпуса: моноблочный
Количество модулей DIN: 8
Монтаж: DIN-рейка 35 мм
Материал корпуса: Polyamid PA6, UL94 V-0
Цвет корпуса: черный

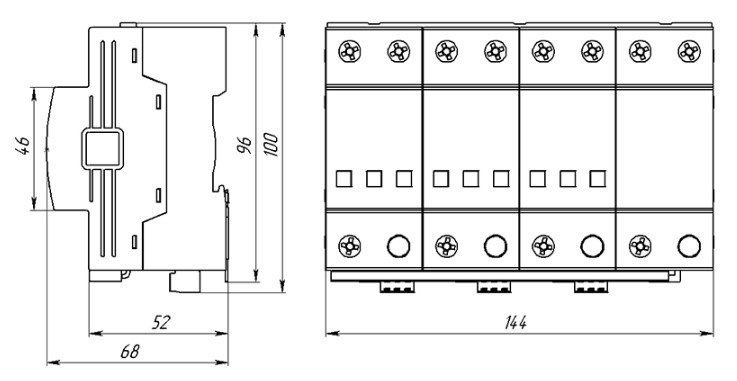

Весогабаритные характеристики:
Ширина, мм: 144
Высота, мм: 100
Глубина, мм: 68
Вес, кг: 1.061

Клеммы и присоединяемые проводники:
Тип клемм: винтовые
Номинальный момент затяжки винтовых клемм: 2.5 H•м
Cечение присоединяемых проводников: жесткий одножильный 2.5÷35 мм²; гибкий многожильный 2.5÷25 мм²
Длина зачистки проводников: 15 мм

Сигнализация исправного состояния, цепи управления и передачи данных:
Визуальная сигнализация: исправно - зеленый индикатор, авария - красный индикатор
Дистанционная сигнализация: одна группа "сухих" контактов на модуль с варистором

Контакты дистанционной сигнализации
электрическая прочность 3.75 кВэфф
сопротивление изоляции 2*10⁷ Ом
максимально коммутируемый ток AC 0.5 A
максимально коммутируемое напряжение AC 250 В
максимально коммутируемый ток DC 0.1 A
максимально коммутируемое напряжение DC 250 В
сечение проводника 0.25÷1.5 мм² одножильный, 0.25÷1.5 мм² многожильный
длина зачистки проводников 7 мм
номинальный момент затяжки 0.2 H•м

Эксплуатационные характеристики:
Климатическое исполнение по ГОСТ 15150-69: У2.1**
Категория размещения по ГОСТ 15150-69: 3 - закрытые помещения с естественной вентиляцией
Степень защиты по ГОСТ 14254-2015: IP20
Рабочая температура: -40°C...+80°C
Гарантийный срок: 2 года
Средняя наработка до отказа, Тср: 220 000 часов
Средний срок службы до списания, Тсл.ср.сп: ≥ 25 лет
Средний срок сохраняемости, Т с.ср: 2 года
