В-Т12,5 М 275/1+1 С двухполюсное устройство защитное УЗИП ХАКЕЛЬ

Уcтройство В-T12.5 М 275/1+1 С, ТУ 3428-002-79740390-2007 по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования Up – УЗИП класса испытаний II. Устанавливается в пределах 0А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В при воздушном или кабельном вводе электропитания.

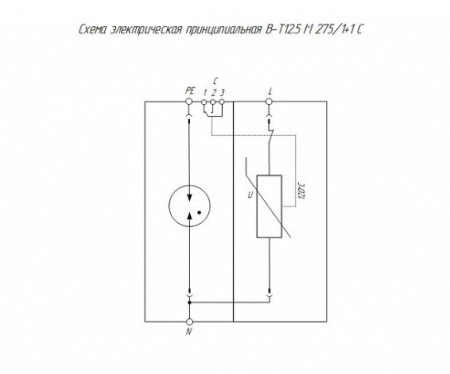

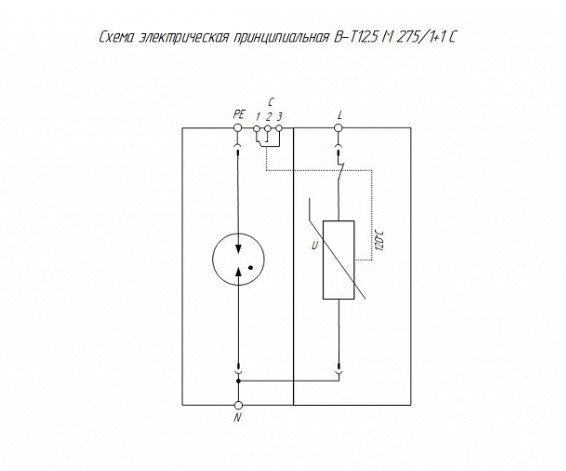

В-T12.5 М 275/1+1 С, ТУ 3428-002-79740390-2007 – двухполюсное УЗИП класса испытаний I+II на основе оксидно-цинкового варистора и газонаполненного разрядника.
Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между I и II ступенями защиты.
Предназначено для защиты фазного и нулевого проводников от противофазных (поперечных) перенапряжений в цепях L/N, N/PE в системах переменного тока и полюсов L-/L+, L-/PE в системах постоянного тока.
Состоит из сменных варисторного модуля, модуля с разрядником и базы для подключения к сети и креплению к DIN-рейке 35 мм.
Выпускается на максимальное длительное рабочее напряжение Uc = 275/350 В AC/DC.
Способно отводить импульсы тока Iimp(10/350) = 12.5 кА.
Обеспечивает уровень напряжения защиты при Iimp(10/350) Up < 1.5 кВ.

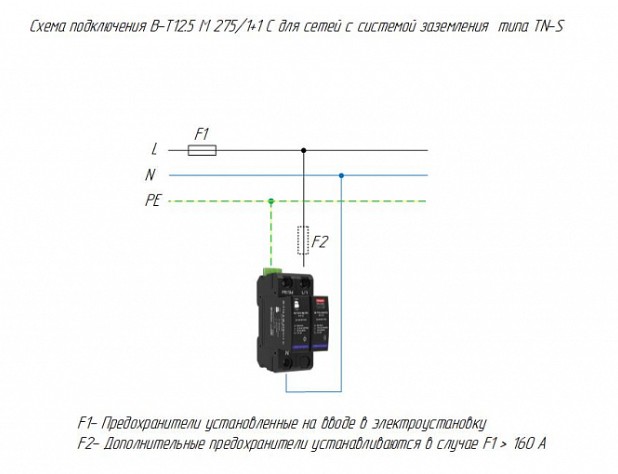

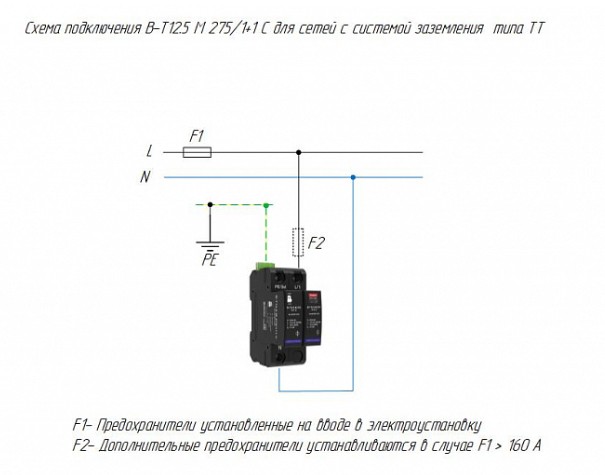

Применяется в сетях с системами заземления типа TN-S и TT.
Визуальный контроль рабочего состояния УЗИП проводится с помощью индикатора расположенного на варисторном модуле. В аварийном состоянии индикатор имеет красный цвет.
Для удаленного контроля В-T12.5 М 275/1+1 С дополнительно cнабжено “сухими” контактами дистанционной сигнализации.

Характеристики:
Вид защиты электрооборудования сетей до 1000 В:
Класс испытаний УЗИП по ГОСТ IEC 61643-11: I+II
Количество полюсов: 2
Применяются в сетях с системами заземления: TN-S, TT
Вид защиты: L/N , L+/L-
Номинальное рабочее напряжение, Uo: 230 В AC
Номинальное рабочее напряжение, Uo: 300 В DC
Максимальное длительное рабочее напряжение, Uс: 275 B AC
Максимальное длительное рабочее напряжение, Uс: 350 B DC
Импульсный ток, Iimp (10/350): 12.5 кА
Коммутируемый заряд, Q: 6.25 A×с
Удельная энергия, W/R: 39 кДж/Ом
Максимальный разрядный ток, Imax (8/20): 50 кА
Номинальный разрядный ток, In(8/20): 20 кА
Уровень напряжения защиты при Iimp, Up: < 1.5 кB
Временное перенапряжение, Ut: 335 В/5 с
Номинал защитного предохранителя: 160 A gG
Номинальный ток короткого замыкания, Isccr: 25 кАrms
Время срабатывания, tA: < 25 нс
Вид защиты: N/PE, L-/PE
Номинальное рабочее напряжение, Uo: 230 В АС
Максимальное длительное рабочее напряжение, Uс: 255 В АС
Импульсный ток, Iimp (10/350): 12.5 кА
Коммутируемый заряд, Q: 6.25 A*с
Удельная энергия, W/R: 39 кДж/Ом
Максимальный разрядный ток, Imax (8/20): 50 кА
Номинальный разрядный ток, In(8/20): 20 кА
Уровень напряжения защиты при Iimp, Up: < 1.5 кВ
Отключающая способность сопровождающего тока, Ifi: 100 А
Временное перенапряжение, Ut: 1200 В / 0.2 с
Время срабатывания, tA: < 100 нс

Корпус:
Тип корпуса: со сменными модулями
Количество модулей DIN: 2
Монтаж: DIN-рейка 35 мм
Материал корпуса: Polyamid PA6, UL94 V-0
Цвет базы: черный
Цвет модуля с варистором: чёрный
Цвет модуля с разрядником: чёрный

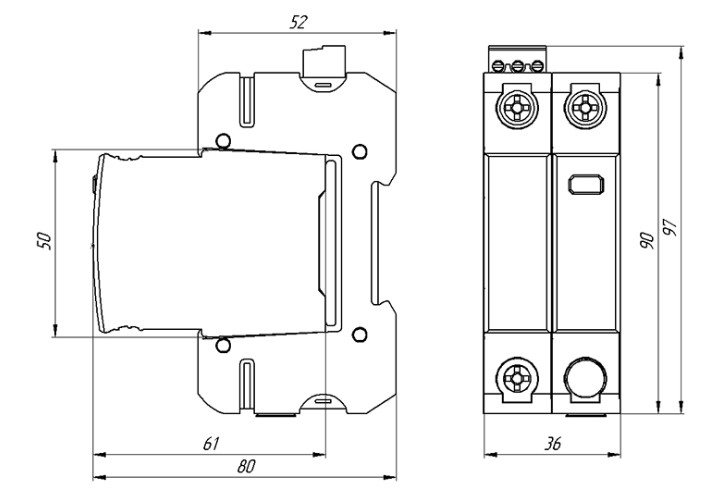

Весогабаритные характеристики:
Ширина, мм: 36
Высота, мм: 97
Глубина, мм: 80
Вес, кг: 0.171

Клеммы и присоединяемые проводники:
Тип клемм: винтовые
Номинальный момент затяжки винтовых клемм: 2.5 H•м
Cечение присоединяемых проводников: жесткий одножильный 2.5÷35 мм²; гибкий многожильный 2.5÷25 мм²
Длина зачистки проводников: 15 мм

Сигнализация исправного состояния, цепи управления и передачи данных:
Визуальная сигнализация: исправно - зеленый индикатор, авария - красный индикатор
Дистанционная сигнализация: одна группа "сухих" контактов на устройство

Контакты дистанционной сигнализации:
электрическая прочность 3.75 кВэфф
сопротивление изоляции 2*10⁷ Ом
максимально коммутируемый ток AC 0.5 A
максимально коммутируемое напряжение AC 250 В
максимально коммутируемый ток DC 0.1 A
максимально коммутируемое напряжение DC 250 В
сечение проводника 0.25÷1.5 мм² одножильный, 0.25÷1.5 мм² многожильный
длина зачистки проводников 7 мм
номинальный момент затяжки 0.2 H•м

Эксплуатационные характеристики:
Климатическое исполнение по ГОСТ 15150-69: У2.1**
Категория размещения по ГОСТ 15150-69: 3 - закрытые помещения с естественной вентиляцией
Степень защиты по ГОСТ 14254-2015: IP20
Рабочая температура: -40°C...+80°C
Гарантийный срок: 2 года
Средняя наработка до отказа, Тср: 790 000 часов
Средний срок службы до списания, Тсл.ср.сп: ≥ 25 лет
Средний срок сохраняемости, Т с.ср: 2 года
