Код:
117098
В-ТР 20/255 устройство защитное УЗИП ХАКЕЛЬ; класса испытаний I+II; 1 полюс; N/PE; сечение проводника 0.25÷1.5 мм² одножильный; DIN-рейка 35 мм; IP20; N/PE; рolyamid PA6, UL94 V-0; -40°C...+80°C; 18x90x69 мм; 0,084 кг.
Подробности
Нет в наличии
Цена по запросу
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз - бесплатно; перемещение между филиалами - бесплатно; до терминала ТК довезём - бесплатно.
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Устройство B-ТР 20/255, ТУ 3428-002-79740390-2007 по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования Up – УЗИП класса испытаний II. Устанавливается в пределах 0А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В при воздушном или кабельном вводе электропитания.

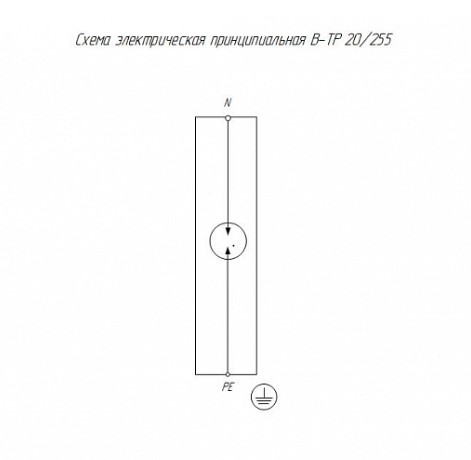

B-ТР 20/255, ТУ 3428-002-79740390-2007 – однополюсное УЗИП класса испытаний I+II на основе газонаполненного разрядника.
Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между I и II ступенями защиты.
Предназначено для защиты нулевого проводника N/PE в системах переменного тока.
Моноблочный корпус для подключения к сети и креплению к DIN-рейке 35 мм.
Выпускается на максимальное длительное рабочее напряжение Uc = 255 В AС.
Способно отводить импульсы тока Iimp(10/350) = 20 кА.
Обеспечивает уровень напряжения защиты при Iimp Up < 1.3 кВ.
Применяется в сетях с системами заземления типа TN-S, TT и IT.
Характеристики:
Вид защиты электрооборудования сетей до 1000 В:
Класс испытаний УЗИП по ГОСТ IEC 61643-11: I+II
Количество полюсов: 1
Применяются в сетях с системами заземления: TN-S, IT, TT
Вид защиты: N/PE
Номинальное рабочее напряжение, Uo: 230 В АС
Максимальное длительное рабочее напряжение, Uс: 255 В АС
Сопротивление изоляции, Ri: > 1000 МОм
Импульсный ток, Iimp (10/350): 20 кА
Коммутируемый заряд, Q: 10 A*с
Удельная энергия, W/R: 100 кДж/Ом
Максимальный разрядный ток, Imax (8/20): 50 кА
Номинальный разрядный ток, In(8/20): 20 кА
Уровень напряжения защиты при Iimp, Up: < 1.3 кВ
Отключающая способность сопровождающего тока, Ifi: 100 А
Временное перенапряжение, Ut: 1200 В / 0.2 с
Время срабатывания, tA: < 100 нс
Корпус:
Тип корпуса: моноблочный
Количество модулей DIN: 1
Монтаж: DIN-рейка 35 мм
Материал корпуса: Polyamid PA6, UL94 V-0
Цвет корпуса: черный

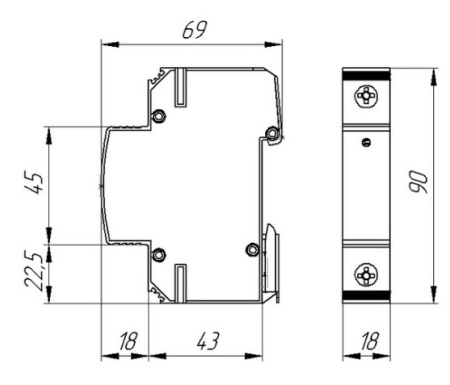

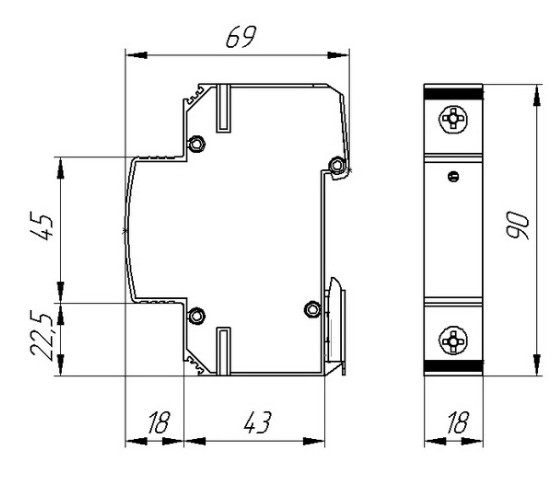

Весогабаритные характеристики:
Ширина, мм: 18
Высота, мм: 90
Глубина, мм: 69
Вес, кг: 0.084
Клеммы и присоединяемые проводники:
Тип клемм: винтовые
Номинальный момент затяжки винтовых клемм: 2.5 H•м
Cечение присоединяемых проводников: жесткий одножильный 2.5÷35 мм²; гибкий многожильный 2.5÷25 мм²
Длина зачистки проводников: 15 мм
Сигнализация исправного состояния, цепи управления и передачи данных:
Визуальная сигнализация: исправно - зеленый индикатор, авария - красный индикатор
Дистанционная сигнализация: одна группа "сухих" контактов на устройство
Контакты дистанционной сигнализации:
электрическая прочность 3.75 кВэфф
сопротивление изоляции 2*10⁷ Ом
максимально коммутируемый ток AC 0.5 A
максимально коммутируемое напряжение AC 250 В
максимально коммутируемый ток DC 0.1 A
максимально коммутируемое напряжение DC 250 В
сечение проводника 0.25÷1.5 мм² одножильный
длина зачистки проводников 7 мм
номинальный момент затяжки 0.2 H•м
Эксплуатационные характеристики:
Климатическое исполнение по ГОСТ 15150-69: У2.1**
Категория размещения по ГОСТ 15150-69: 3 - закрытые помещения с естественной вентиляцией
Степень защиты по ГОСТ 14254-2015: IP20
Рабочая температура: -40°C...+80°C
Гарантийный срок: 2 года
Средняя наработка до отказа, Тср: 940 000 часов
Средний срок службы до списания, Тсл.ср.сп: ≥ 25 лет
Средний срок сохраняемости, Т с.ср: 2 года
B-ТР 20/255, ТУ 3428-002-79740390-2007 – однополюсное УЗИП класса испытаний I+II на основе газонаполненного разрядника.
Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между I и II ступенями защиты.
Предназначено для защиты нулевого проводника N/PE в системах переменного тока.
Моноблочный корпус для подключения к сети и креплению к DIN-рейке 35 мм.
Выпускается на максимальное длительное рабочее напряжение Uc = 255 В AС.
Способно отводить импульсы тока Iimp(10/350) = 20 кА.
Обеспечивает уровень напряжения защиты при Iimp Up < 1.3 кВ.
Применяется в сетях с системами заземления типа TN-S, TT и IT.
Характеристики:
Вид защиты электрооборудования сетей до 1000 В:
Класс испытаний УЗИП по ГОСТ IEC 61643-11: I+II
Количество полюсов: 1
Применяются в сетях с системами заземления: TN-S, IT, TT
Вид защиты: N/PE
Номинальное рабочее напряжение, Uo: 230 В АС
Максимальное длительное рабочее напряжение, Uс: 255 В АС
Сопротивление изоляции, Ri: > 1000 МОм
Импульсный ток, Iimp (10/350): 20 кА
Коммутируемый заряд, Q: 10 A*с
Удельная энергия, W/R: 100 кДж/Ом
Максимальный разрядный ток, Imax (8/20): 50 кА
Номинальный разрядный ток, In(8/20): 20 кА
Уровень напряжения защиты при Iimp, Up: < 1.3 кВ
Отключающая способность сопровождающего тока, Ifi: 100 А
Временное перенапряжение, Ut: 1200 В / 0.2 с
Время срабатывания, tA: < 100 нс
Корпус:
Тип корпуса: моноблочный
Количество модулей DIN: 1
Монтаж: DIN-рейка 35 мм
Материал корпуса: Polyamid PA6, UL94 V-0
Цвет корпуса: черный
Весогабаритные характеристики:
Ширина, мм: 18
Высота, мм: 90
Глубина, мм: 69
Вес, кг: 0.084
Клеммы и присоединяемые проводники:
Тип клемм: винтовые
Номинальный момент затяжки винтовых клемм: 2.5 H•м
Cечение присоединяемых проводников: жесткий одножильный 2.5÷35 мм²; гибкий многожильный 2.5÷25 мм²
Длина зачистки проводников: 15 мм
Сигнализация исправного состояния, цепи управления и передачи данных:
Визуальная сигнализация: исправно - зеленый индикатор, авария - красный индикатор
Дистанционная сигнализация: одна группа "сухих" контактов на устройство
Контакты дистанционной сигнализации:
электрическая прочность 3.75 кВэфф
сопротивление изоляции 2*10⁷ Ом
максимально коммутируемый ток AC 0.5 A
максимально коммутируемое напряжение AC 250 В
максимально коммутируемый ток DC 0.1 A
максимально коммутируемое напряжение DC 250 В
сечение проводника 0.25÷1.5 мм² одножильный
длина зачистки проводников 7 мм
номинальный момент затяжки 0.2 H•м
Эксплуатационные характеристики:
Климатическое исполнение по ГОСТ 15150-69: У2.1**
Категория размещения по ГОСТ 15150-69: 3 - закрытые помещения с естественной вентиляцией
Степень защиты по ГОСТ 14254-2015: IP20
Рабочая температура: -40°C...+80°C
Гарантийный срок: 2 года
Средняя наработка до отказа, Тср: 940 000 часов
Средний срок службы до списания, Тсл.ср.сп: ≥ 25 лет
Средний срок сохраняемости, Т с.ср: 2 года
Бренд
ХАКЕЛЬ
Габариты: Ширина (м)
0.069
Габариты: Высота (м)
0.09
Габариты: Длина (м)
0.018
Габариты: вес (кг)
0.084
