Код:
117103
В-Т2 М 275 С однополюсное устройство защитное УЗИП ХАКЕЛЬ; класса испытаний II; In=20 кА; Imax(8/20) = 40 кА; Uc = 275 В AC; DIN-рейка 35 мм; номин. момент затяжки винтовых клемм: 2.5 H•м; время срабатывания < 100 нс tA; IP20; -40°C...+80°C; 36x98x66 мм; 0,171 кг.
Подробности
Нет в наличии
Цена по запросу
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз - бесплатно; перемещение между филиалами - бесплатно; до терминала ТК довезём - бесплатно.
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Устройство серии БЛИЦ Т В-Т2 М 275/1+1 С, ТУ 3428-002-79740390-2007 соответствует УЗИП класса испытаний II, согласно ГОСТ IEC 61643-11. Устанавливается в пределах 1 - 2 зон молниезащиты (в соответствии ГОСТ Р МЭК 62305-1 и CO-153-34.21.122-2003). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В от импульсных перенапряжений источниками которых являются коммутации индуктивных и емкостных нагрузок, короткие замыкания в распределительных электрических сетях высокого и низкого напряжения.
УЗИП класса испытаний II также используются в качестве второй ступени защиты электрооборудования от импульсных перенапряжений вызванных ударами молнии в систему молниезащиты объекта или линию электропередач.

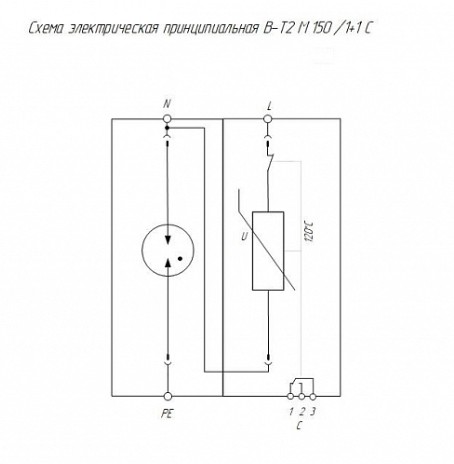

В-Т2 М 275/1+1 С, ТУ 3428-002-79740390-2007 – двухполюсное УЗИП класса II на основе оксидно-цинкового варистора и газонаполненного разрядника:
Предназначено для защиты фазного и нулевого проводников от противофазных (поперечных) перенапряжений в цепях L/N, N/PE в системах переменного тока;
Состоит из сменных варисторного модуля, модуля с разрядником и базы для подключения к DIN-рейке 35 мм;
Выпускается на максимальное длительное рабочее напряжение Uc= 275 В AC;
Способно отводить импульсы тока Imax(8/20) = 40 кА;

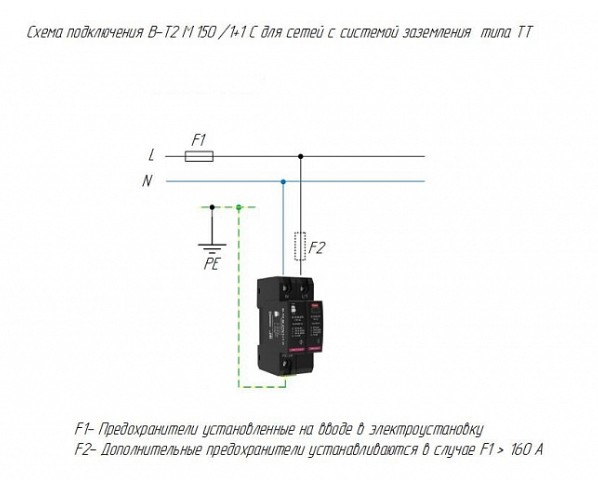

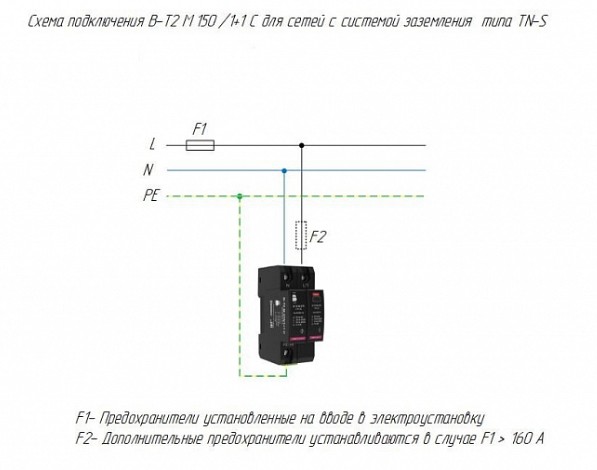

Применяется в сетях с системами заземления типа TN-S и TT;
Для удаленного контроля В-Т2 М 275/1+1 С снабжено “сухими” контактами дистанционной сигнализации.
Визуальный контроль рабочего состояния УЗИП проводится с помощью индикатора, расположенного на сменном варисторном модуле. В исправном состоянии индикатор имеет зеленый цвет, в аварийном - красный. Удалённый контроль осуществляется с помощью дистанционной сигнализации - переключением «сухого» беспотенциального контакта.
Характеристики:
вид защиты электрооборудования сетей до 1000 В:
Вид защиты: L/N
Номинальное рабочее напряжение, Uo: 230 В AC
Номинальное рабочее напряжение, Uo: 300 В DC
Максимальное длительное рабочее напряжение, Uс: 275 B AC
Максимальное длительное рабочее напряжение, Uс: 350 B DC
Максимальный разрядный ток, Imax (8/20): 40 кА
Номинальный разрядный ток, In(8/20): 20 кА
Уровень напряжения защиты при In, Up: < 1.4 кВ
Номинал защитного предохранителя: 160 A gG
Номинальный ток короткого замыкания, Isccr: 25 кАrms
Время срабатывания, tA: < 25 нс
Вид защиты: N/PE
Номинальное рабочее напряжение, Uo: 230 В АС
Максимальное длительное рабочее напряжение, Uс: 255 В АС
Максимальный разрядный ток, Imax (8/20): 40 кА
Номинальный разрядный ток, In(8/20): 20 кА
Уровень напряжения защиты при In, Up: < 1.4 кВ
Отключающая способность сопровождающего тока, Ifi: 100 А
Временное перенапряжение, Ut: 1200 В / 0.2 с
Время срабатывания, tA: < 100 нс
Корпус:
Тип корпуса: со сменными модулями
Количество модулей DIN: 2
Монтаж: DIN-рейка 35 мм
Материал корпуса: Polyamid PA6, UL94 V-0
Цвет базы: черный
Цвет модуля с варистором: чёрный
Цвет модуля с разрядником: чёрный

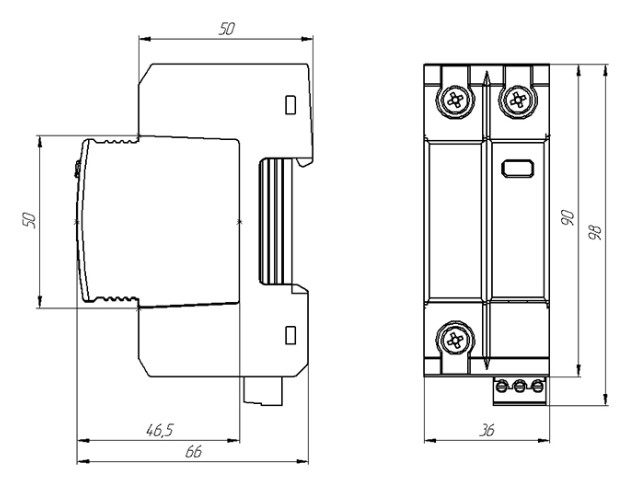

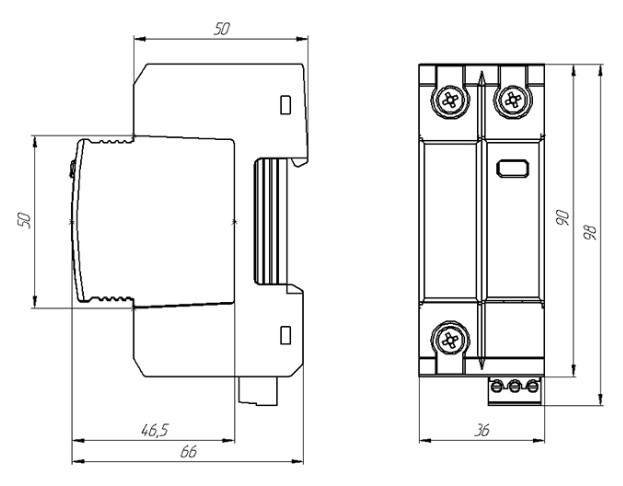

Весогабаритные характеристики:
Ширина, мм: 36
Высота, мм: 98
Глубина, мм: 66
Вес, кг: 0.171
Клеммы и присоединяемые проводники:
Тип клемм: винтовые
Номинальный момент затяжки винтовых клемм: 2.5 H•м
Cечение присоединяемых проводников: жесткий одножильный 2.5÷35 мм²; гибкий многожильный 2.5÷25 мм²
Длина зачистки проводников: 15 мм
Сигнализация исправного состояния, цепи управления и передачи данных:
Визуальная сигнализация: исправно - зеленый индикатор, авария - красный индикатор
Дистанционная сигнализация: одна группа "сухих" контактов на устройство
Контакты дистанционной сигнализации
электрическая прочность 3.75 кВэфф
сопротивление изоляции 2*10⁷ Ом
максимально коммутируемый ток AC 0.5 A
максимально коммутируемое напряжение AC 250 В
максимально коммутируемый ток DC 0.1 A
максимально коммутируемое напряжение DC 250 В
сечение проводника 0.25÷1.5 мм² одножильный, 0.25÷1.5 мм² многожильный
длина зачистки проводников 7 мм
номинальный момент затяжки 0.2 H•м
Эксплуатационные характеристики:
Климатическое исполнение по ГОСТ 15150-69: У2.1**
Категория размещения по ГОСТ 15150-69: 3 - закрытые помещения с естественной вентиляцией
Степень защиты по ГОСТ 14254-2015: IP20
Рабочая температура: -40°C...+80°C
Гарантийный срок: 2 года
Средняя наработка до отказа, Тср: 790 000 часов
Средний срок службы до списания, Тсл.ср.сп: ≥ 25 лет
Средний срок сохраняемости, Т с.ср: 2 года
УЗИП класса испытаний II также используются в качестве второй ступени защиты электрооборудования от импульсных перенапряжений вызванных ударами молнии в систему молниезащиты объекта или линию электропередач.
В-Т2 М 275/1+1 С, ТУ 3428-002-79740390-2007 – двухполюсное УЗИП класса II на основе оксидно-цинкового варистора и газонаполненного разрядника:
Предназначено для защиты фазного и нулевого проводников от противофазных (поперечных) перенапряжений в цепях L/N, N/PE в системах переменного тока;
Состоит из сменных варисторного модуля, модуля с разрядником и базы для подключения к DIN-рейке 35 мм;
Выпускается на максимальное длительное рабочее напряжение Uc= 275 В AC;
Способно отводить импульсы тока Imax(8/20) = 40 кА;
Применяется в сетях с системами заземления типа TN-S и TT;
Для удаленного контроля В-Т2 М 275/1+1 С снабжено “сухими” контактами дистанционной сигнализации.
Визуальный контроль рабочего состояния УЗИП проводится с помощью индикатора, расположенного на сменном варисторном модуле. В исправном состоянии индикатор имеет зеленый цвет, в аварийном - красный. Удалённый контроль осуществляется с помощью дистанционной сигнализации - переключением «сухого» беспотенциального контакта.
Характеристики:
вид защиты электрооборудования сетей до 1000 В:
Вид защиты: L/N
Номинальное рабочее напряжение, Uo: 230 В AC
Номинальное рабочее напряжение, Uo: 300 В DC
Максимальное длительное рабочее напряжение, Uс: 275 B AC
Максимальное длительное рабочее напряжение, Uс: 350 B DC
Максимальный разрядный ток, Imax (8/20): 40 кА
Номинальный разрядный ток, In(8/20): 20 кА
Уровень напряжения защиты при In, Up: < 1.4 кВ
Номинал защитного предохранителя: 160 A gG
Номинальный ток короткого замыкания, Isccr: 25 кАrms
Время срабатывания, tA: < 25 нс
Вид защиты: N/PE
Номинальное рабочее напряжение, Uo: 230 В АС
Максимальное длительное рабочее напряжение, Uс: 255 В АС
Максимальный разрядный ток, Imax (8/20): 40 кА
Номинальный разрядный ток, In(8/20): 20 кА
Уровень напряжения защиты при In, Up: < 1.4 кВ
Отключающая способность сопровождающего тока, Ifi: 100 А
Временное перенапряжение, Ut: 1200 В / 0.2 с
Время срабатывания, tA: < 100 нс
Корпус:
Тип корпуса: со сменными модулями
Количество модулей DIN: 2
Монтаж: DIN-рейка 35 мм
Материал корпуса: Polyamid PA6, UL94 V-0
Цвет базы: черный
Цвет модуля с варистором: чёрный
Цвет модуля с разрядником: чёрный
Весогабаритные характеристики:
Ширина, мм: 36
Высота, мм: 98
Глубина, мм: 66
Вес, кг: 0.171
Клеммы и присоединяемые проводники:
Тип клемм: винтовые
Номинальный момент затяжки винтовых клемм: 2.5 H•м
Cечение присоединяемых проводников: жесткий одножильный 2.5÷35 мм²; гибкий многожильный 2.5÷25 мм²
Длина зачистки проводников: 15 мм
Сигнализация исправного состояния, цепи управления и передачи данных:
Визуальная сигнализация: исправно - зеленый индикатор, авария - красный индикатор
Дистанционная сигнализация: одна группа "сухих" контактов на устройство
Контакты дистанционной сигнализации
электрическая прочность 3.75 кВэфф
сопротивление изоляции 2*10⁷ Ом
максимально коммутируемый ток AC 0.5 A
максимально коммутируемое напряжение AC 250 В
максимально коммутируемый ток DC 0.1 A
максимально коммутируемое напряжение DC 250 В
сечение проводника 0.25÷1.5 мм² одножильный, 0.25÷1.5 мм² многожильный
длина зачистки проводников 7 мм
номинальный момент затяжки 0.2 H•м
Эксплуатационные характеристики:
Климатическое исполнение по ГОСТ 15150-69: У2.1**
Категория размещения по ГОСТ 15150-69: 3 - закрытые помещения с естественной вентиляцией
Степень защиты по ГОСТ 14254-2015: IP20
Рабочая температура: -40°C...+80°C
Гарантийный срок: 2 года
Средняя наработка до отказа, Тср: 790 000 часов
Средний срок службы до списания, Тсл.ср.сп: ≥ 25 лет
Средний срок сохраняемости, Т с.ср: 2 года
Бренд
ХАКЕЛЬ
Габариты: Ширина (м)
0.066
Габариты: Высота (м)
0.098
Габариты: Длина (м)
0.036
Габариты: вес (кг)
0.171
