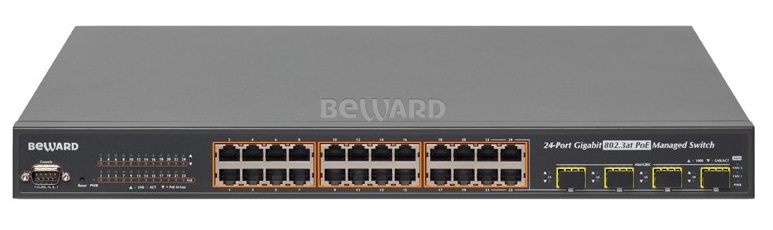

STW-02404HP коммутатор Beward

Особенности:
  •  24 порта 10/100/1000 Мбит/с с поддержкой PoE IEEE 802.3af/at
  •  4 комбинированных SFP-порта с поддержкой двухрежимного DDM
  •  PoE бюджет 220 Вт
  •  Мощность нагрузки на порт до 30.5 Вт
  •  Интеллектуальное управление и диагностика устройств PoE
  •  Экономия электроэнергии - настраиваемое расписание PoE
  •  Автоматическая перезагрузка PoE-устройства при зависании
  •  Централизованное управление питанием и сетью с одного устройства
  •  Поддержка функций 2 уровня, в том числе, агрегация каналов, IGMP Snooping
  •  Управление пропускной способностью, QoS, VLAN
  •  Поддержка настраиваемых списков контроля доступа
  •  Простое и эффективное управление через Web, консоль, SNMP
  •  Поддержка IPv6

STW-02404HP - управляемый гигабитный PoE-коммутатор BEWARD, предназначенный для подключения IP-камер и другого оборудования со встроенным или внешним PoE-сплиттером стандартов IEEE802.3af/at. Коммутатор поддерживает набор интеллектуальных функций управления питанием устройств с PoE. Бюджет мощности составляет 220 Вт, что достаточно для подключения большинства внутренних IP-камер стандарта IEEE 802.3af и нескольких уличных камер стандарта IEEE 802.3at с потреблением до 30.5 Вт. Для организации восходящих каналов связи коммутатор имеет 4 комбинированных гигабитных порта с возможностью установки SFP-модулей. Благодаря невысокой стоимости эта модель является идеальным решением для задач видеонаблюдения и построения локальной сети. Если необходим больший запас по мощности и требуется подключить больше устройств стандарта IEEE 802.3at, то рекомендуется выбрать следующую модель из линейки PoE оборудования BEWARD - STW-02404HPF.

Централизованное управление питанием PoE для гигабитных сетей Ethernet
Коммутатор STW-02404HP разработан специально для решения сложных задач видеонаблюдения в управляемой сетевой инфраструктуре с возможностью одновременного подключения большого количества IP-камер с поддержкой PoE, IP телефонов с PoE, точек доступа с PoE.

Интеллектуальное управление питанием PoE-устройств
Коммутатор STW-02404HP позволяет в реальном времени отслеживать состояние питаемых устройств путем периодического опроса. Если одно из устройств перестаёт отвечать, то коммутатор автоматически производит его перезагрузку путем снятия и подачи питания на соответствующий порт. Эта функция избавляет системного администратора от непрерывного контроля за состоянием устройств и позволяет значительно снизить время восстановления работоспособности PoE-оборудования. Перезагрузка питания устройств по настраиваемому расписанию снижает вероятность возникновения ошибки IP-камеры в результате переполнения буфера. Кроме этого, коммутатор поддерживает функцию энергосбережения по настраиваемому расписанию. Расписание позволяет отключать питание выбранных PoE устройств в определённые интервалы времени.

SMTP / SNMP оповещения по событиям
Большинство IP-видеорегистраторов и IP камер имеют встроенные возможности оповещения по электронной почте. Коммутатор STW-02404HP расширяет их благодаря функции оповещения по различным видам событий. Она отслеживает исправность сетевых подключений, пропадание питания PoE на устройстве или его перезагрузку в результате отсутствия отклика на сигналы опроса. В случае обнаружения проблемы коммутатор отсылает оповещение с информацией о событии.

Эффективное управление
Модель поддерживает несколько типов интерфейсов управления: консоль, Web-интерфейс и SNMP. Web-интерфейс коммутаторов - наиболее простое и удобное платформонезависимое средство администрирования и управления. Для управления по протоколу SNMP подходит любое программное обеспечение, поддерживающее SNMP v.1 и v.2. Коммутатор позволяет осуществлять управление с помощью команд. Для их ввода можно использовать подключение Telnet или консольный порт. Также можно удалённо управлять коммутатором, используя зашифрованные соединения SSH, SSL и SNMPv3.

Возможности layer2
Коммутатор STW-02404HP поддерживает функции 2 уровня: динамическое агрегирование каналов (LACP 802.3ad); Q-in-Q VLAN (инкапсуляцию тегов IEEE 802.1Q VLAN в теги второго уровня IEEE 802.1ad tag на граничных коммутаторах, объединяющих несколько сегментов сети); защищённый VLAN; RSTP; качество обслуживания QoS (уровни от 2 до 4); контроль пропускной способности и IGMP/MLD snooping. Коммутатор поддерживает тегированные IEEE 802.1Q VLAN и до 255 групп VLAN. STW-02404HP не только поддерживает работу высокоскоростных агрегированных каналов, но и способен поддерживать подключение при сбоях в сети, повышая отказоустойчивость решения, что крайне важно для систем видеонаблюдения.

Надежная защита
Поддержка списков контроля доступом (ACL) от 2 до 4 уровня для обеспечения безопасности подключений позволяет настроить права доступа, фильтрацию пакетов по IP адресу, TCP/UDP портам и типовым сетевым приложениям. Механизмы защиты поддерживают аутентификацию пользователей по портам и на основе MAC адресов с проверкой подлинности пользователей и устройств на основе IEEE 802.1х. Поддержка функции защищенного VLAN позволяет изолировать пользователей друг от друга. Защита от атак с использованием протокола DHCP (DHCP Snooping), функции IP Source Guard и Dynamic ARP Inspection для предотвращения отслеживания IP-адресов для атак и отбрасывание ARP-пакетов с неправильными MAC адресами надежно защищают Вашу сеть.

Преимущества использования оптических модулей
Коммутатор STW-02404HP поддерживает как 100-мегабитные, так и гигабитные восходящие соединения. Мини-GBIC порты коммутатора позволяет использовать оптические модули практически с любым типом оптоволокна, на любых расстояниях и скорости. Доступны подключение по оптике или меди через модули 100Base-FX и 1000Base-SX/LX, 2-волоконные и 1-волоконные с технологией спектрального уплотнения каналов (WDM). Передача данных по оптоволокну на расстояниях от 550 м до 2 км (многомодовое волокно) и на расстояниях до 120 км (одномодовое волокно). При необходимости модернизации 100-мегабитных каналов на большую скорость, замена коммутатора не потребуется: достаточно просто установить гигабитные SFP-модули с двух сторон.

Технические характеристики:

Общие характеристики:
Интерфейсы: 24 RJ-45 10/100/1000Base-T (все с PoE), 4 комбо-порта 10/100/1000 Мбит/с TP и SFP (21-24), автоопределение MDI/MDIX
DDM: 100/1000Мбит/с, 2-режимный
Консольный порт: 1 x RS-232 DB9 последовательный порт (115200, 8, N, 1)
Стандарты PoE: IEEE 802.3af PoE / PSE, IEEE 802.3at PoE / PSE
Тип питания PoE: End-Span
Архитектура: Store and Forward (с промежуточной буферизацией)
Таблица MAC-адресов: 8K MAC с функцией автоматического обновления
Буфер данных: 4 Мб
Коммутационная матрица: 48 Гбит/с с неблокируемой архитектурой
Пропускная способность: 35.7 Mpps @ 64 Б
Максимальный размер пакета: 9 KБ
Управление потоком: Все порты поддерживают управление потоком 802.3x в дуплексном и полудуплексном режимах

Функции управления 2 уровня:
Основные интерфейсы управления: Консоль, Telnet, браузер, SNMP v.1, v.2c
Безопасные интерфейсы управления: SSH, SSL, SNMP v.3
Зеркалирование портов: Входящий, исходящий, оба типа трафика, множество портов в один порт
VLAN: 802.1Q Tagged based VLAN, до 255 VLAN групп, двойное тегирование VLAN; Функция PVLAN Edge MAC-based VLAN; VLAN на основе портов MVR (Multicast VLAN Registration)     до 255 групп VLAN, 4094 идентификаторов VLAN
Агрегирование: IEEE 802.3ad LACP/Static канал,     поддержка 10 групп до 16-ти портов на канал
QoS: Классификация трафика по условию, строго по приоритету и WRR; 8 уровней приоритета для переключения     (номер порта, приоритет 802.1p,     802.1Q VLAN тег, DSCP / TOS поле в IP-пакете)
IGMP Snooping: IGMP (v1/v2/v3) Snooping, до 255 групп multicast, поддержка режима IGMP Querier
MLD Snooping: MLD (v1/v2) Snooping, до 255 групп multicast, поддержка режима MLD Querier
Списки контроля доступа: На основе IP или MAC до 256 записей
Контроль пропускной способности на каждом порту: Входящий: 500 Кбит/с ~ 80 Мбит/с, исходящий: 64 Кбит/с ~ 80 Мбит/с
SNMP MIBs:
RFC-1213 MIB-II
IF-MIB
RFC-1493 Bridge MIB
RFC-1643 Ethernet MIB
RFC-2863 Interface MIB
RFC-2665 Ether-Like MIB
RFC-2819 RMON MIB (Group 1, 2, 3 and 9)
RFC-2737 Entity MIB
RFC-2618 RADIUS Client MIB
RFC-3411 SNMP-Frameworks-MIB
IEEE 802.1X PAE
LLDP
MAU-MIB
PoE-Ethernet MIB

Эксплуатация:
Питание: 100~240 В 4 A (АС)
Потребляемая мощность: До 262 Вт
Выходная мощность PoE: До 30.5 Вт на порт (56 В 590 мА (DC))
Бюджет PoE: 220 Вт
Макс. число питаемых устройств: 24 (PD с мощностью до 7 Вт), 14 (PD с мощностью до 15.4 Вт), 7 (PD с мощностью до 30.5 Вт)
Защита от электростатики: 1a - контактный разряд 3 уровень (до 6 кВ)
Рабочий диапазон температур: От 0 до +50°С
Допустимый уровень влажности: От 20 до 95% (без конденсата)
Размеры (шxвxг): 440x44.5х300 мм (форм фактор 1U)
Вес: 4250 г

Соответствие стандартам:
Стандарты:
IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX/100Base-FX
IEEE 802.3z 1000Base-SX/LX
IEEE 802.3ab 1000Base-T
IEEE 802.3x Flow Control and Back pressure
IEEE 802.3ad Port trunk with LACP
IEEE 802.1D Spanning tree protocol
IEEE 802.1w Rapid spanning tree protocol
IEEE 802.1s Multiple spanning tree protocol
IEEE 802.1p Class of service
IEEE 802.1Q VLAN Tagging
IEEE 802.1x Port Authentication Network Control
IEEE 802.1ab LLDP IEEE 802.3af Power over Ethernet
IEEE 802.3at Power over Ethernet PLUS
RFC 768 UDP
RFC 793 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP version 1
RFC 2236 IGMP version 2
RFC 3376 IGMP version 3
RFC 2710 MLD version 1
FRC 3810 MLD version 2

Комплектация:
Коммутатор
Кабель питания 220 B
Монтажный комплект для установки в стойку
Компакт-диск (с документацией)
Упаковочная тара
