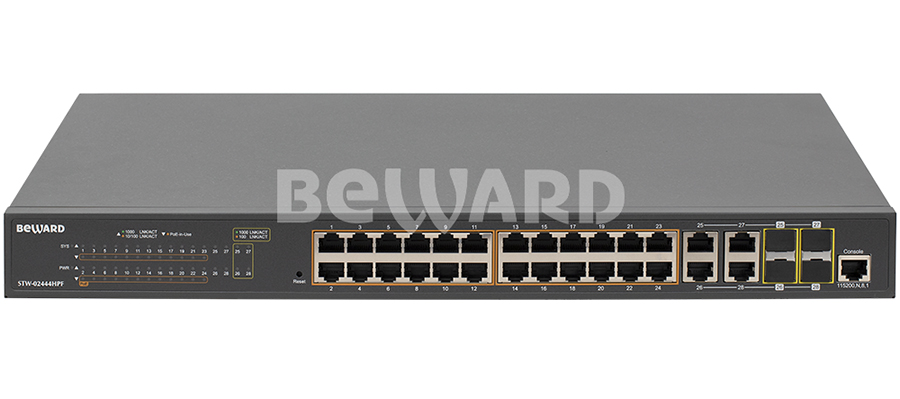

STW-02444HPF коммутатор Beward

Особенности:
  •  PoE watchdog
  •  24 гигабитных порта RJ-45 с поддержкой High PoE до 30 Вт на порт
  •  4 SFP порта с поддержкой DDM
  •  24 гигабитных комбинированных с SFP(25-28) порта RJ-45
  •  Интеллектуальное управление и диагностика устройств PoE
  •  PoE бюджет 420 Вт
  •  Управление пропускной способностью QoS: 802.1p/CoS/IP DSCP
  •  VLAN, MVR агрегирование портов
  •  Широкий набор функций безопасности: ACL, 802.1x, DHCP Snooping, Dynamic ARP Inspection, Storm Control и прочих
  •  Эффективное и безопасное управление через Web, SNMP, Telnet, Консоль
  •  Утилита Smart Discovery для автоматического поиска коммутаторов BEWARD

Описание:
28 гигабитных портов
Коммутатор STW-02444HPF разработан специально для решения сложных задач видеонаблюдения в управляемой сетевой инфраструктуре с возможностью одновременного подключения большого количества IP-камер, SIP телефонов и видеосерверов. STW-02444HPF оснащён 24 портами RJ-45 с поддержкой питания сетевых устройств по технологии High PoE в соответствии со спецификацией стандарта IEEE 802.3af/at. К коммутатору можно подключить до четырёх оптоволоконных линии через порты SFP, что актуально при организации топологии «звезда» с коммутаторами младшего структурного уровня. Оптические порты поддерживают любые SFP модули BEWARD с скоростью 100 или 1000 Мбит/с. Список SFP модулей доступен во вкладке Аксессуары. Расстояние передачи по оптоволокну может составлять до 20 километров при использовании SFP модулей BEWARD. RJ-45 Uplink порты коммутатора являются комбинированными с 25-28 SFP портами. Все порты коммутатора поддерживают скорость 1000 Мбит/с. При необходимости, c помощью функции динамическое агрегирование портов (LACP 802.3ad) можно увеличить пропускную способность коммутатора до 4 Гбит/с.

CCTV режим - до 250 метров
В коммутаторе BEWARD STW-02444HPF реализован режим работы PoE портов Extend mode. В режиме Extend увеличивается максимальное расстояние передачи PoE до 250 метров, при этом скорость портов снижается до 10 Мбит/с. Extend mode включается индивидуально на каждом PoE порте.

PoE watchdog и другие функции управления подключенными PoE устройствами
Для удобства использования PoE-устройств в системах видеонаблюдения, беспроводных сетях и IP телефонии, в коммутатор встроен специализированный набор функций управления: автоматическое обнаружение и классификация устройств с независимым питанием, возможность включение/выключение каждого PoE порта отдельно, назначение приоритетов подачи питания для PoE-портов, питание устройств PoE по настраиваемому расписанию, ограничение максимальной мощности PoE на порт. Дополнительно, коммутатор поддерживает функцию PoE watchdog, которая с помощью команды ping позволяет отслеживать состояние подключенных устройств и автоматически перезагружать порты индивидуально в случае их зависания. Коммутатор также позволяет мониторить текущую загрузку порта и суммарного PoE бюджета в режиме реального времени.

DDM
Коммутатор STW-02444HPF поддерживает функцию SFP-DDM (цифровой диагностический мониторинг), которая позволяет легко отслеживать параметры SFP модуля в режиме реального времени, такие как выходная мощность оптического сигнала, входная мощность оптического сигнала, температура, ток смещения лазера и напряжение питания приемопередатчика.

Эффективное управление трафиком
Коммутатор STW-02444HPF оснащен функциями QoS для приоритезации и управления трафиком. QoS включает в себя функции Storm Control, управление пропускной способностью каждого порта, 802.1p/CoS/IP DSCP QoS приоритезацию и маркировку. Это гарантирует наилучшую производительность при передаче SIP и видеопотоков и позволяет предприятиям в полной мере использовать ограниченные сетевые ресурсы.

Удобное и безопасное управление
Коммутатор STW-02444HPF поддерживает 4 способа управления: Web, Telnet, SNMP и CLI. Благодаря встроенному веб-интерфейсу STW-02444HPF кроссплатформенен и прост в использовании. Поддержка SNMP RFC MIBs позволяет использовать любой стандартный SNMP агент для управления коммутатором и мониторинга. Для управления через консоль доступ к коммутатору можно получить с помощью Telnet или подключившись напрямую используя консольный интерфейс с помощью входящего в комплект поставки кабеля. Кроме того, STW-02444HPF обеспечивает безопасное удаленное управление за счет поддержки соединений по SSH, TLS и SNMP v3, которые шифруют содержимое пакетов в каждом сеансе. Для удобства отладки устройство поддерживает логирование на удаленный Syslog сервер. Поддержка функции зеркалирования портов позволяет сохранить дамп сетевого трафика для диагностики работы оборудования в сети.

Высокая сетевая безопасность
BEWARD STW-02444HPF имеет функцию Access Control List (ACL) IPv4/IPv6 уровня с 2 по 4. Его механизм защиты также включает аутентификацию пользователей и устройств 802.1X, которая может быть развернута с помощью RADIUS сервера для обеспечения безопасности на уровне портов и блокировки неавторизованных пользователей. Кроме того, STW-02444HPF также предоставляет функции отслеживания DHCP сервера (DHCP snooping), IP source guard и dynamic ARP inspection для предотвращения вирусных атак. Стандартно коммутатор поддерживает тегирование и работу с VLAN, в том числе и при Multicast (MVR). Благодаря этим функция сетевые администраторы теперь могут создавать высокозащищенные корпоративные сети со значительно меньшими затратами времени, чем раньше. Что касается безопасности линий связи, коммутатор позволяет строить отказоустойчивые линии связи с помощью протоколов RTSP/MSTP, и осуществлять автоматическое отключение порта при возникновении петель.

Технические характеристики:
Интерфейсы: 24 порта RJ-45 10/100/1000 Мбит/с (все с High PoE), 4 комбо-порта 10/100/1000 Мбит/с TP и 100/1000 Мбит/с SFP (25, 26, 27, 28), автоопределение MDI/MDIX на всех TP портах
Консольный порт: 1 последовательный порт RJ-45 (115200, 8, N, 1)
Дальность передачи PoE: 0 ~ 100m По умолчанию, 0 ~ 250m При включении режима Extend (10 Мбит/с)
Стандарты PoE: IEEE 802.3af Power over Ethernet/PSE, IEEE 802.3at Power over Ethernet Plus/PSE
Тип питания PoE: End-Span
Архитектура: Store and Forward (с промежуточной буферизацией)
Размер таблицы MAC-адресов: 8K MAC с функцией автоматического обновления
Буфер данных: 4 Мб
Коммутационная матрица: 56 Гбит/с
Пропускная способность: 41.67 Mpps @ 64 Б
Максимальный размер пакета: 10 Кбайт
Управление потоком: Все порты поддерживают управление потоком 802.3x в дуплексном и полудуплексном режимах

Функции управления 2 уровня:
Основные интерфейсы управления: Telnet, Консоль, Браузер, SNMP v1, v2c
Безопасные интерфейсы управления: SSH v2, TLS v1.2, SNMP v3
Управление пакетами: IPv4/IPv6
Зеркалирование портов: Входящий, исходящий, оба типа трафика, множество портов в один порт
VLAN: 802.1Q tagged-based VLAN, до 256 VLAN групп,
4094 идентификаторов VLAN
Двойное тегирование Q-in-Q VLAN
Protocol VLAN
PVLAN (Edge MAC-based VLAN)
VLAN на основе портов MVR (Multicast VLAN Registration)
Voice VLAN
GVRP
Агрегирование: IEEE 802.3ad LACP/Static канал,
QoS: 8 очередей на порт
Установка приоритета 802.1p
Установка DSCP/IP приоритета пакетов IPv4/IPv6
Классификация трафика по условию, уровню приоритета и политиках WRR QoS
IGMP Snooping:
IPv4 IGMP (v2/v3) snooping
IGMP querier
MLD Snooping: MLD (v1/v2) Snooping, до 256 мультикаст групп
Безопасность: ACL на основе IPv4/IPv6 или MAC
Аутентификация на основе портов IEEE 802.1X
Встроенный клиент RADIUS
RADIUS/TACACS+ аутентификация
Привязка порта IP-MAC
Фильтрация по MAC
Предотвращение DoS-атак
IP source guard
DHCP Snooping
Broadcast/Unicast/Multicast Storm Control
DHCP Option82
Dynamic ARP Inspection
Контроль пропускной способности: Ограничение скорости исходящего и входящего трафика на каждом порте

Spanning Tree Protocol:
IEEE 802.1D Spanning Tree Protocol (STP)
IEEE 802.1w Rapid Spanning Tree Protocol (RSTP)
IEEE 802.1s Multiple Spanning Tree Protocol (MSTP)
STP BPDU guard, фильтрация и перенаправление BPDU

SNMP MIBs:
RFC-1213 MIB-II
RFC 1215 Generic Traps
RFC 1493 Bridge MIB
RFC 2674 Bridge MIB Extensions
RFC 2737 Entity MIB (version 2)
RFC 2819 RMON (Group 1, 2, 3 and 9)
RFC 2863 Interface MIB
RFC 3635 Ethernet-like MIB
RFC 3621 Power Ethernet MIB
LLDP MIB

Эксплуатация:
Питание: 100~240 В 6 A (АС)
Потребляемая мощность: До 505 Вт (с учетом PoE)
Выходная мощность PoE: До 30 Вт на порт (54 В (DC))
Бюджет PoE: 420 Вт
Рабочий диапазон температур: От 0 до +50°С
Защита от статического: Контактный разряд ±6 кВ
электричества: Воздушный разряд ±8 кВ
Допустимый уровень влажности: От 5 до 90% (без конденсата)
MTBF (время наработки на отказ): Более 60 000 часов при температуре 25°С
Размеры (шxвxг): 441x44х330 мм
Вес: 4600 г

Соответствие стандартам:
Стандарты:
IEEE 802.3 Ethernet
IEEE 802.3u Fast Ethernet
IEEE 802.3ab 1000BASE-T
IEEE 802.3z 1000BASE-SX/LX
IEEE 802.3x Flow Control
IEEE 802.3af Power over Ethernet
IEEE 802.3at Power over Ethernet PLUS
IEEE 802.3ad Port Trunk with LACP
IEEE 802.1D Spanning Tree Protocol
IEEE 802.1w Rapid Spanning Tree Protocol
IEEE 802.1s Multiple Spanning Tree Protocol
IEEE 802.1p Class of Service
IEEE 802.1Q VLAN Tagging
IEEE 802.1x Port Authentication Network Control
IEEE 802.1ab LLDP
RFC 768 UDP
RFC 783 TFTP
RFC 793 TCP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP v1
RFC 2236 IGMP v2
RFC 3376 IGMP v3
RFC 2710 MLD v1
RFC 3810 MLD v2
RFC 4330 SNTP
ITU G.8032 ERPS Ring

Комплектация:
Комплект поставки:
Коммутатор
Кабель питания 220 B
Монтажный комплект для установки в стойку
Консольный кабель DB9 – RJ-45
Руководство пользователя
Упаковочная тара
