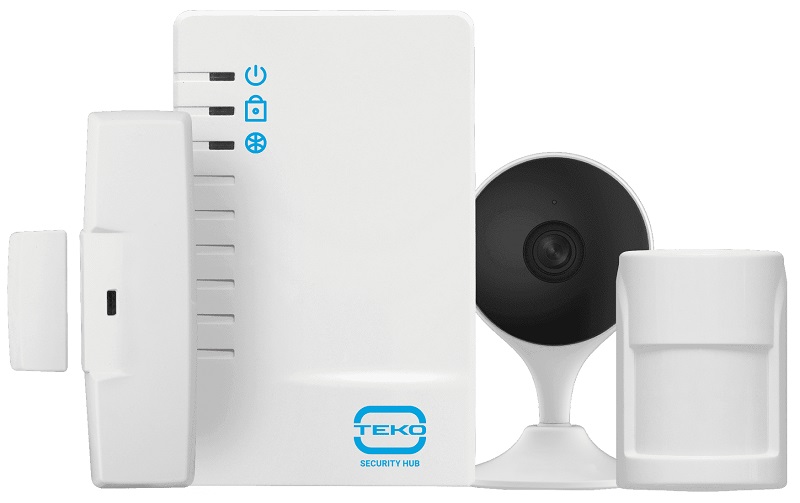

Security Hub (комплект с видеокамерой)

Комплект «Security Hub» является первым шагом пользователя к системе Умный дом, управляемой из любого места, где есть доступ в сеть Интернет.
После установки приложения, подключения контроллера к серверу программно-аппаратного комплекса (ПАК) "АСТРА", размещения радиодатчиков из комплекта и подключения видеокамеры пользователь получает простейшую систему охраны, которую впоследствии можно расширить беспроводными датчиками протечки воды, задымления, температуры и др.

Особенности

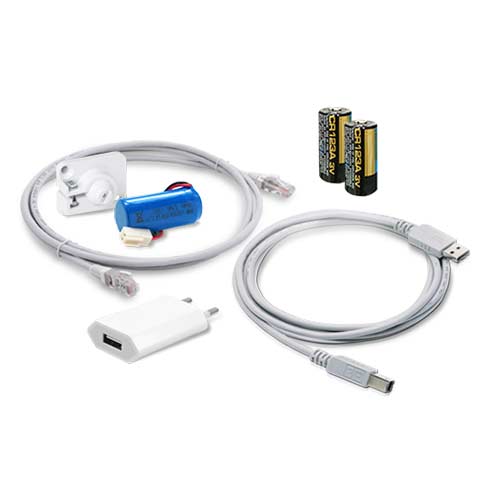

комплект состоит из контроллера Security Hub с аккумуляторной батареей, сетевого адаптера с кабелем USB, радиодатчиков движения и открытия двери/окна с элементами питания и видеокамеры. Функционал комплекта расширяется беспроводными датчиками разбития стекла, протечки воды, задымления и др.;
настройка и обслуживание контроллера производится с помощью мобильного или веб приложения и встроенной в него пошаговой инструкции пользователя. Мобильное приложение устанавливается из магазина приложений;
контроллер обеспечивает обмен информацией с мобильным и веб приложениями через сервер ПАК "АСТРА":
по проводному каналу, через разъем типа RJ45 (Ethernet 10BASE-T) и сеть провайдера,
по беспроводному каналу, через две SIM карты (GPRS/EDGE) оператора сотовой связи стандарта GSM;
основным каналом обмена является проводной, далее по приоритету следуют SIM1, SIM2;
SH обменивается данными с датчиками в диапазоне частот (434,42±0,2%) МГц по протоколу «Астра-РИ-М» и поддерживает максимум 30 радиодатчиков.
настроенный контроллер обеспечивает:
работу с сервером по каналу TCP,
регистрацию (добавление) радиодатчиков,
обработку состояний радиодатчиков,
выдачу состояний радиодатчиков на встроенный индикатор и интернет-приложение,
управление объектом из интернет-приложения и с помощью ключей Touch Memory,
управление выходами (релейными и «открытый коллектор»).
Основные данные
электропитание контроллера осуществляется от бытовой сети 230 В 50 Гц через сетевой адаптер из комплекта поставки;
контроллер имеет возможность электропитания от внешних источников (основного и резервного) c номинальным напряжением 12 В через клеммы +12V- и/или +12VR-;
для обеспечения резервирования электропитания в контроллер установлена литий-ионная (Li-Ion) аккумуляторная батарея (АКБ) типоразмера 2/3 A с номинальным напряжением 3,7 В, емкостью 600 или 700 мА/ч (в зависимости от текущей комплектации), на плате установлен разъем для подключения АКБ*;
контроллер имеет встроенный вход Touch Memory (ТМ) для подключения считывателя ключей стандарта «iButton» и/или клавиатуры «Астра-КТМ-С». Коды ТМ регистрируются из интернет-приложений;
контроллер имеет 4 программируемых входа (+CON1-, +CON2-, +CON3-, +CON4-) для подключения проводных датчиков охранного, пожарного и технологического типов;
контроллер имеет два встроенных сигнальных реле с программируемыми режимами работы;
клеммы CONx- могут быть запрограммированы как выход "открытый коллектор" для подключения сирены и сигнальной лампы (например, Астра-10 исп. М2);

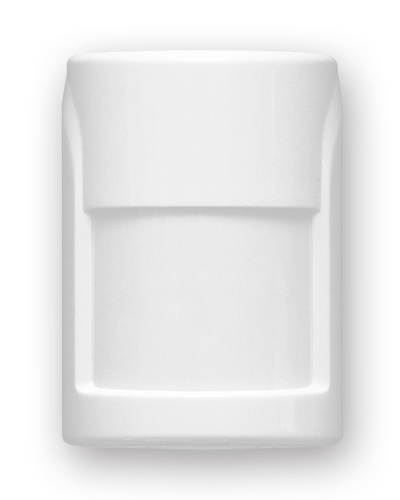

датчик движения Астра-5121 предназначен для обнаружения проникновения в охраняемое пространство закрытого помещения, формирования извещения о тревоге и передачи извещения по радиоканалу на контроллер. Датчик устойчив к перемещению домашних животных весом до 20 кг;

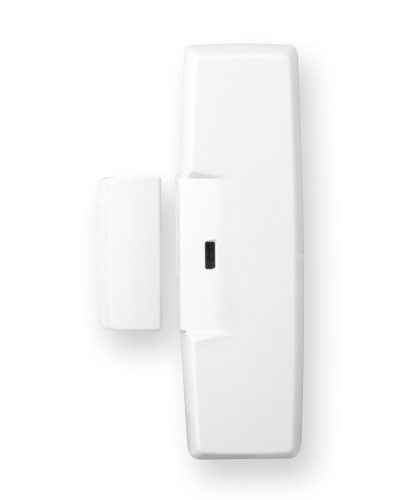

датчик открытия двери/окна Астра-3321 предназначен для блокировки на открывание или перемещение конструкций, выполненных из магнитонепроводящих (алюминиевых, деревянных, пластиковых и т.д.) материалов, формирования извещения о тревоге и передачи извещения по радиоканалу на контроллер;

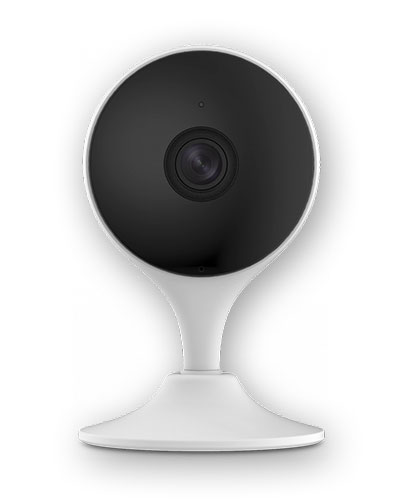

видеокамера Nobelic NBQ-1110F предназначена для удаленного наблюдения за домом или бизнесом через Интернет. Камера подключается по Wi-Fi к роутеру. Электропитание камеры осуществляется от бытовой сети 230 В 50 Гц через адаптер питания из комплекта поставки. Настройка выполняется с помощью приложений по инструкции из комплекта поставки.

* 1. Подключение АКБ производится непосредственно перед подачей на контроллер внешнего питания. От АКБ запуск контроллера невозможен.
  2.  При переходе на питание от АКБ:
      - контроллер обеспечивает связь только по беспроводному каналу GSM;
      - контроллер не поддерживает работу проводных датчиков пожарного типа.

Технические данные:

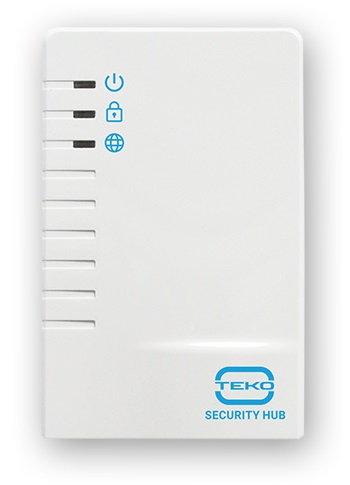

Контроллер «Security Hub»:
- напряжение основного питания: 5 В ± 5%
-максимальный ток потребления, не более: 500 мА
- номинальный ток потребления, не более    200 мА
- напряжение питания от АКБ: от 3,3 до 4,2 В
- время работы от АКБ, не менее    4 ч
- порог передачи информации о разряде АКБ: 3,5 В
- время заряда полностью разряженной батареи, не более: 10 ч
- время технической готовности, не более    60 с
- габаритные размеры: 136 × 86 × 38 мм
- масса без АКБ: 0,14 кг

Датчик движения Астра-5121:
- диапазон обнаруживаемых скоростей перемещения    от 0,3 до 3,0 м/с
-напряжение питания    от 2,2 до 3,2 В
- габаритные размеры    70 × 51 × 42 мм

Датчик открытия двери/окна Астра-3321:
- расстояние срабатывания    от 20 до 30 мм
- расстояние восстановления    от 13 до 23 мм
-напряжение питания    от 2,8 до 3,6 В
- габаритные размеры    109 × 34 × 27 мм

Видеокамера:
- видео: 1920х1080@25FPS
- матрица: 2 Мпикс, 1/2.7” CMOS
- фокусное расстояние: 2,8 мм
- угол обзора (горизонтальный): 112 °
- инфракрасная подсветка: до 10 м
- Wi-Fi: EEE802.11b/g/n    до 50 м
- интерфейс: MicroUSB
- аудио    встроенный динамик и микрофон
- габаритные размеры    высота 109 мм, диаметр 66 мм

Условия эксплуатации:
- диапазон температур для контроллера: от - 20 до + 55 °С
- диапазон температур для Астра-5121: от - 10 до + 50 °С
- диапазон температур для Астра-3321: от - 20 до + 50 °С
- диапазон температур для камеры: от - 10 до + 45 °С
- относительная влажность воздуха без конденсации влаги: до 98 % при + 40 °С

Радиоканал:
- рабочая частота: 433,42 МГц (литера «1»)
- радиус действия радиоканала на прямой видимости, не менее*    100 м
