ШПС-24 исп.10 шкаф пожарной сигнализации; для установки приборов системы "Орион" на DIN рейки; 2 ввода питания; U-вх.150...253 В, U-вых.27.2±6 В, I-ном.2 А, I-макс.2.2 А, под два АКБ 12 В 17 Ач; встроенный блок коммутации БК-24-RS485 (две изолированные линии интерфейса RS-485 для подключения к компонентам ППКП и ППКУП расположенным за пределами ШПС, одна линия RS-485 для подключения компонентов ППКП внутри ШПС; 7 выходов для подключения к приборам внутреннего интерфейса RS-485; 7 выходных каналов 24 В с индивидуальной защитой); IP41, t-раб.-10...+40°С, 650х500х220 мм. Возможность установки монтажного комплекта МК-1.
Подробности
Нет в наличии
Цена по запросу
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз - бесплатно; перемещение между филиалами - бесплатно; до терминала ТК довезём - бесплатно.
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
ШПС предназначены для размещения в них приборов пожарной автоматики, приёмно-контрольных приборов охранно-пожарной сигнализации, обеспечения их напряжением питания 24 В, обеспечения связи приборов по интерфейсу RS-485 между собой и внешними контроллерами с учетом требований СП 484.1311500.2020.
ШПС рассчитаны на совместное использование с ППКУП "Сириус", пультом контроля и управления охранно-пожарным "С2000М" и их исполнениями.
Основное отличие от предыдущих исполнений: данные исполнения ШПС имеют две изолированные линии интерфейса RS-485 для подключения внешних устройств с учетом требований СП 484.1311500.2020

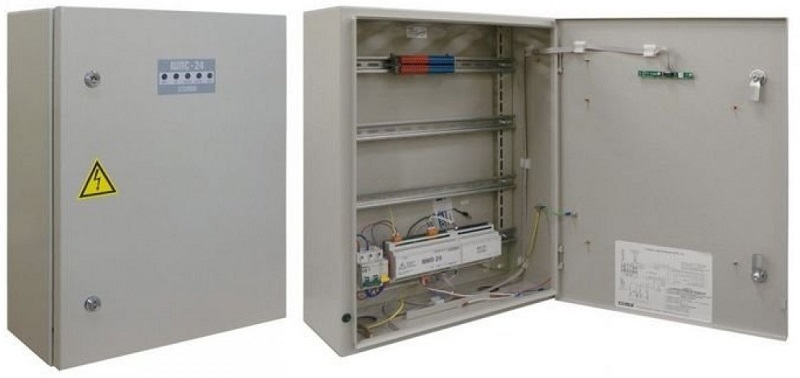

ШПС представляет собой металлический шкаф, в который могут устанавливаться приборы ИСО "Орион": "Сигнал-10", "Сигнал-20П", "С2000-4", "С2000-КДЛ", "С2000-КПБ", "С2000-СП1", "С2000-ПИ", "С2000-КДЛ-2И", "Рупор исп.02", "С2000-PGE", "С2000-PGE исп.01", "С2000-Ethernet", "С2000-РПИ" и другие, имеющие возможность крепления на DIN-рейку.
ШПС обеспечивают возможность подключения дополнительных потребителей с номинальным напряжением питания 220 В, 50 Гц. Цепи ~220 В защищены автоматическими выключателями.
Внутри шкафа установлены:
1. модуль источника питания "МИП-24" (номинальное напряжение 24 В, ток до 2 А) с резервированным питанием от аккумуляторных батарей
2. блок коммутации "БК-24-RS485", который позволяет организовать:
- Две изолированные линии интерфейса RS-485 для подключения к компонентам ППКП и ППКУП, расположенным за пределами ШПС
- Одна линия RS-485 для подключения компонентов ППКП внутри ШПС
- 7 выходов для подключения к приборам внутреннего интерфейса RS-485
- 7 выходных каналов 24 В с индивидуальной защитой по току для распределенного питания установленных в ШПС приборов
3. общий автоматический выключатель для защиты от перегрузок по току "МИП-24" и дополнительных подключаемых потребителей с номинальным напряжением питания 220 В, 50 Гц (тип "С", 16 А)
4. индивидуальный автоматический выключатель для защиты "МИП-24" (тип "С", 3 А)
Технические характеристики:
Количество вводов питания: 2
Основной источник питания: Однофазная сеть переменного тока номинальным напряжением 230 В, частотой 50/60 Гц
Резервный источник питания: Аккумуляторные батареи серии "Болид" АБ1217С или АБ1217М – 2 шт.
Номинальное выходное напряжение: при питании от сети - (27,2±0,6) В; при питании от батарей - (19…27) В
Номинальный суммарный ток нагрузки: 2 А
Общее количество выходов напряжением "24 В" для подключения приборов, устанавливаемых внутри ШПС: 7
Максимальный ток по одному выходу "24 В": 0,4 А
Максимальная потребляемая от сети мощность при напряжении 220 В и номинальном токе нагрузки (без учета потребления дополнительными потребителями), не более: 120 ВА
Общее количество выходов "RS-485" для подключения линий интерфейса, устанавливаемых внутри ШПС: 7
Количество изолированных интерфейсов RS-485 для подключения внешних устройств: 2
Длина линии интерфейса RS-485 до каждого из приборов внутри ШПС, не более: 10 м
Длина линий изолированных интерфейсов RS-485 при скорости работы 9600 Бит/с, не более: 3000 м
Электрическая прочность изоляции между изолированными линиями интерфейса, а также между изолированными линиями интерфейса и другими цепями, не менее: 500 В, 50 Гц
Габаритные размеры, не более: 650×500×220 мм
Масса шкафа (с аккумуляторными батареями), не более: 30 кг
Степень защиты, обеспечиваемая оболочкой: IР41
Возможность установки монтажного комплекта МК-1: есть
ШПС рассчитаны на совместное использование с ППКУП "Сириус", пультом контроля и управления охранно-пожарным "С2000М" и их исполнениями.
Основное отличие от предыдущих исполнений: данные исполнения ШПС имеют две изолированные линии интерфейса RS-485 для подключения внешних устройств с учетом требований СП 484.1311500.2020
ШПС представляет собой металлический шкаф, в который могут устанавливаться приборы ИСО "Орион": "Сигнал-10", "Сигнал-20П", "С2000-4", "С2000-КДЛ", "С2000-КПБ", "С2000-СП1", "С2000-ПИ", "С2000-КДЛ-2И", "Рупор исп.02", "С2000-PGE", "С2000-PGE исп.01", "С2000-Ethernet", "С2000-РПИ" и другие, имеющие возможность крепления на DIN-рейку.
ШПС обеспечивают возможность подключения дополнительных потребителей с номинальным напряжением питания 220 В, 50 Гц. Цепи ~220 В защищены автоматическими выключателями.
Внутри шкафа установлены:
1. модуль источника питания "МИП-24" (номинальное напряжение 24 В, ток до 2 А) с резервированным питанием от аккумуляторных батарей
2. блок коммутации "БК-24-RS485", который позволяет организовать:
- Две изолированные линии интерфейса RS-485 для подключения к компонентам ППКП и ППКУП, расположенным за пределами ШПС
- Одна линия RS-485 для подключения компонентов ППКП внутри ШПС
- 7 выходов для подключения к приборам внутреннего интерфейса RS-485
- 7 выходных каналов 24 В с индивидуальной защитой по току для распределенного питания установленных в ШПС приборов
3. общий автоматический выключатель для защиты от перегрузок по току "МИП-24" и дополнительных подключаемых потребителей с номинальным напряжением питания 220 В, 50 Гц (тип "С", 16 А)
4. индивидуальный автоматический выключатель для защиты "МИП-24" (тип "С", 3 А)
Технические характеристики:
Количество вводов питания: 2
Основной источник питания: Однофазная сеть переменного тока номинальным напряжением 230 В, частотой 50/60 Гц
Резервный источник питания: Аккумуляторные батареи серии "Болид" АБ1217С или АБ1217М – 2 шт.
Номинальное выходное напряжение: при питании от сети - (27,2±0,6) В; при питании от батарей - (19…27) В
Номинальный суммарный ток нагрузки: 2 А
Общее количество выходов напряжением "24 В" для подключения приборов, устанавливаемых внутри ШПС: 7
Максимальный ток по одному выходу "24 В": 0,4 А
Максимальная потребляемая от сети мощность при напряжении 220 В и номинальном токе нагрузки (без учета потребления дополнительными потребителями), не более: 120 ВА
Общее количество выходов "RS-485" для подключения линий интерфейса, устанавливаемых внутри ШПС: 7
Количество изолированных интерфейсов RS-485 для подключения внешних устройств: 2
Длина линии интерфейса RS-485 до каждого из приборов внутри ШПС, не более: 10 м
Длина линий изолированных интерфейсов RS-485 при скорости работы 9600 Бит/с, не более: 3000 м
Электрическая прочность изоляции между изолированными линиями интерфейса, а также между изолированными линиями интерфейса и другими цепями, не менее: 500 В, 50 Гц
Габаритные размеры, не более: 650×500×220 мм
Масса шкафа (с аккумуляторными батареями), не более: 30 кг
Степень защиты, обеспечиваемая оболочкой: IР41
Возможность установки монтажного комплекта МК-1: есть
