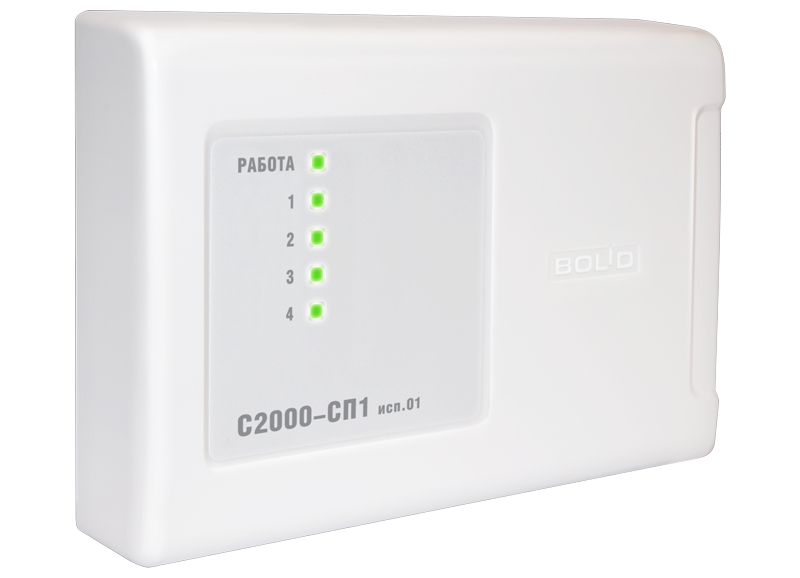

С2000-СП1 исп.01 блок сигнально-пусковой Болид

Релейный блок с управлением по интерфейсу RS-485 (релейный расширитель). Предназначен для работы в составе ИСО "Орион" и может выполнять функции управления исполнительными устройствами (лампами, сиренами, электромагнитными замками и т.д.), выдавать тревожные извещения на пульт централизованного наблюдения (ПЦН) путём размыкания контактов реле, а также осуществлять взаимодействие с другими приборами и системами на релейном уровне. В системах пожарной сигнализации блок предназначен для формирования стартового импульса на прибор пожарный управления.

Описание
Независимое управление каждым из четырех реле по интерфейсу RS-485
Программируемая логика управления реле позволяет:
управлять различными исполнительными устройствами (световые и звуковые оповещатели, электромагнитные замки и др.)
использовать реле для передачи извещений на пульт централизованного наблюдения
организовывать взаимодействие с системой видеонаблюдения
осуществлять автоматическое переключение линий интерфейса RS-485 на резервный пульт "С2000"/"С2000М" или компьютер при аварии основного компьютера
Контроль напряжения питания на каждом из двух вводов и наличия связи по интерфейсу RS-485
Световые индикаторы состояния каждого реле

Мощные выходные реле "С2000-СП1" исп.01 позволяют:
управлять силовыми исполнительными устройствами (световые и звуковые оповещатели, электромагнитные замки и др.)
управлять силовой автоматикой (вентиляция, дымоудаление и др.)
Передача сообщений по интерфейсу RS-485 на пульт "С2000"/"С2000М" или АРМ "Орион"/АРМ "Орион Про" (в том числе сообщений "Включение/ выключение реле")

Технические характеристики

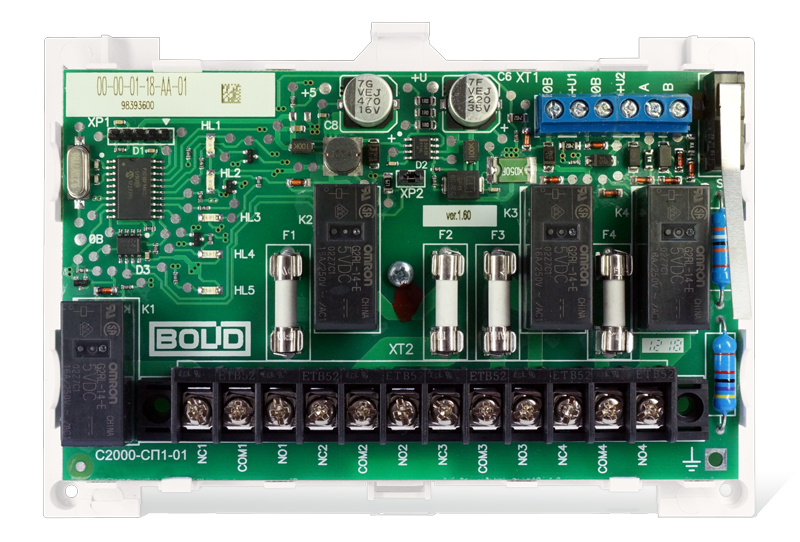

Количество выходов:    4 релейных выхода с переключаемыми контактами
Максимальный коммутируемый ток одного выхода    :
  - 7А
  - 10 А – кратковременная нагрузка (не более одной минуты с паузой между включениями не менее 20-ти минут)
Максимальное коммутируемое напряжение:
  ~280 В
  =125 В
Максимальная коммутируемая мощность каждого реле:
  - при постоянном токе, не более 300 Вт,
  - при переменном токе, не более 2500 ВА

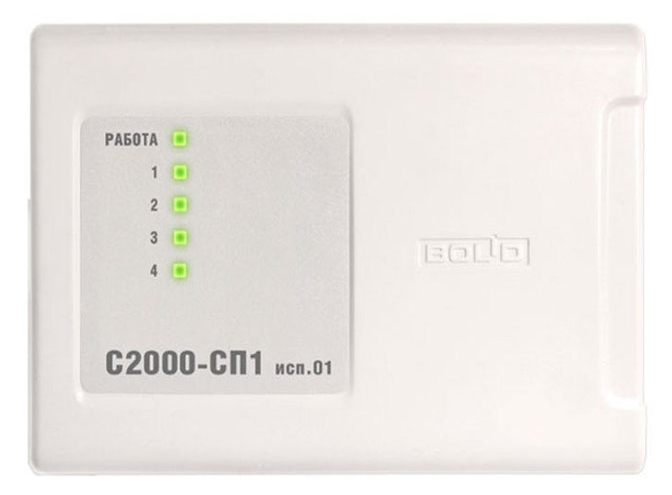

Световая индикация на лицевой панели:    5 светодиодных индикаторов
Датчик вскрытия корпуса:    микропереключатель
Коммуникационный порт (для работы в ИСО «Орион»):    RS-485, протокол Орион

Питание прибора:     От внешнего источника постоянного тока
(Имеется дополнительный ввод для подключения резервного источника питания)
Напряжение питания:    от 10,2 В до 28,4 В постоянного тока
Ток потребления (без учёта потребления исполнительных устройств), не более:
  - при напряжении питания 12 В - 300 мА
  - при напряжении питания 24 В - 150 мА
Ток потребления в дежурном режиме (все выходы выключены), не более:
  - при напряжении питания 12 В    - 20 мА
  - при напряжении питания 24 В - 15 мА
Готовность к работе после включения питания:    не более 5 с

Рабочий диапазон температур:    от -30 до +55 °C
Относительная влажность:    до 98% при +25 °C
Степень защиты корпуса:    IР40
Габаритные размеры:  156x107x36 мм
Масса прибора:     не более 0,3 кг
Средний срок службы:    10 лет

Программирование прибора:    Программа UProg.exe
Подключение к ПК:    Через интерфейс RS-485 с помощью преобразователя интерфейсов

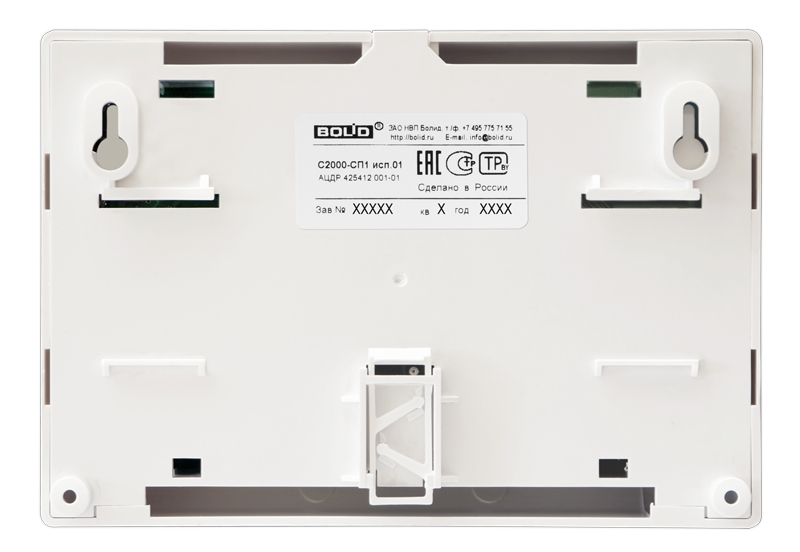

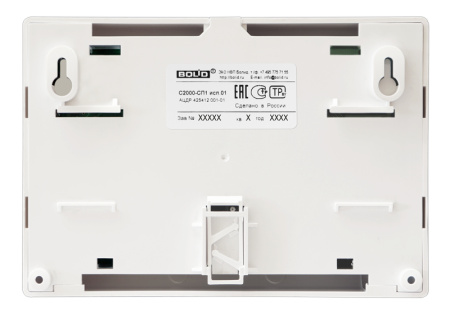

Тип монтажа:     Настенный навесной или на DIN-рейку
