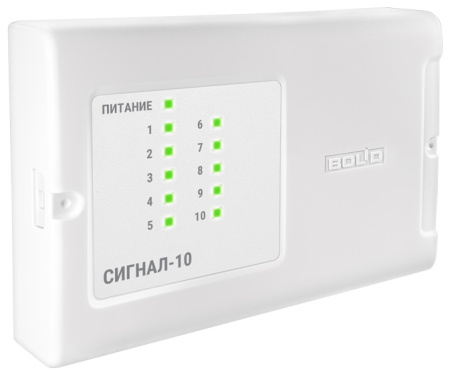

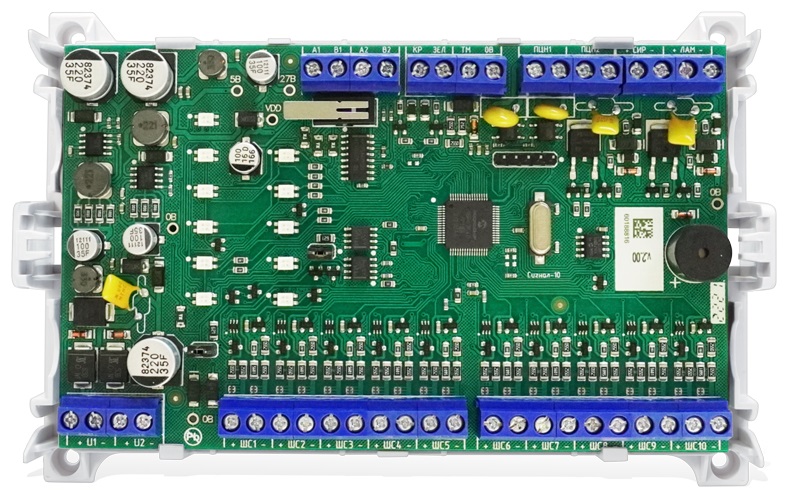

Сигнал-10 (два интерфейса RS-485) прибор приемно-контрольный Болид

Блок приёмно-контрольный охранно-пожарный "Сигнал-10" предназначен для совместного использования с сетевым контроллером (пультом контроля и управления "С2000М" либо компьютером с установленным ПО АРМ "Орион") в качестве совмещённого приёмно-контрольного прибора и прибора управления в составе комплексов технических средств:
- охранной и тревожной сигнализации;
- пожарной сигнализации и автоматики.
В автономном режиме блок представляет собой приемно-контрольный охранный прибор.

В автономном режиме "Сигнал-10" представляет собой однокомпонентный приемно-контрольный охранный прибор и выполняет следующие функции:
контролирует неадресные шлейфы сигнализации:
- тип 4: охранный
- тип 5: охранный с распознаванием нарушения блокировочного контакта извещателя
- тип 6: технологический
- тип 7: охранный входной
- тип 11: тревожный
- тип 12: программируемый технологический
- тип 14: пожарный адресно-пороговый
- тип 16: пожарный ручной
- тип 17: водосигнальный
- тип 18: пожарный пусковой
управляет 2-мя релейными выходами без контроля подключаемых цепей;
управляет 2-мя ключевыми транзисторными выходами с контролем подключаемых цепей;
отображает состояние шлейфов сигнализации и сообщения о неисправности на 11 встроенных индикаторах;
поддерживает процедуру взятия/снятия шлейфов сигнализации с помощью электронных идентификаторов (ключей и карточек) через подключаемый внешний считыватель;
позволяет одновременно управлять группой своих шлейфов сигнализации;
позволяет сохранять в энергонезависимой памяти до 85 электронных идентификаторов и их полномочия по управления шлейфами сигнализации;
питается от одного или двух независимых внешних источников питания постоянного тока;
имеет датчик вскрытия корпуса.

В составе системы ИСО «Орион», совместно с сетевым контроллером (пультом контроля и управления «С2000М» либо компьютером с установленным ПО АРМ «Орион»), блок представляет собой совмещённый приёмно-контрольного прибор и прибор управления.

Дополнительно к функциям в автономном режиме блок выполняет следующие функции:
контролирует пожарные неадресные шлейфы сигнализации:
- тип 1: пожарный дымовой двухпороговый (с распознаванием сработки одного и двух извещателей в ШС);
- тип 2: пожарный комбинированный однопороговый (с возможностью подключения тепловых и дымовых извещателей);
- тип 3: пожарный тепловой двухпороговый;
- тип 16: пожарный ручной
- тип 18: пожарный пусковой
контролирует пожарный адресно-пороговый шлейф сигнализации:
- тип 14 с извещателями "ДИП-34ПА", "С2000-ИП-ПА", "ИПР 513-3ПА"
поддерживает резервированный интерфейс RS-485;
передает в ИСО «Орион» сообщения о событиях: состоянии шлейфов, попытках взятия шлейфов на охрану (снятия с охраны), аварийном режиме, неисправностях шлейфов, релейных выходов, питания и т.д.;
поддерживает централизованное управление своими выходами по событиям в ИСО «Орион»: тревогах в разделах охраны, разрешении/запрещении прохода в точках доступа и т.д.;
поддерживает процедуру взятия/снятия своих шлейфов сигнализации с помощью электронных идентификаторов (ключей и карточек) через любой считыватель в системе;
поддерживает процедуру взятия/снятия своих шлейфов сигнализации с помощью системных кнопочных клавиатур и с сетевого контроллера;
передает текущие значения сопротивлений шлейфов сигнализации с подключенными извещателями и сигнализаторами по запросу сетевого контроллера;
имеет в энергонезависимой памяти буфер на 512 событий. В буфер сохраняются сообщения, которые не могут быть переданы сетевому контроллеру при отсутствии связи.

Характеристики:
Проводные шлейфы сигнализации (ШС): 10 входов
Макс. сопротивление проводов ШС без учета оконечного сопротивления: 1 кОм для охранных ШС; 100 Ом для пожарных ШС
Макс. сопротивление проводов адресных ШС: 50 Ом
Мин. сопротивление утечки между проводами ШС или каждым проводом и "землёй": 20 кОм для охранных ШС; 50 кОм для пожарных ШС
Подключаемые к ШС устройства:
Неадресные охранные и пожарные извещатели с релейным выходом: Без ограничений
Адресные пороговые пожарные извещатели "ДИП-34ПА", "С2000-ИП-ПА", "ИПР513-3ПА": до 10 в одном ШС
Неадресные охранные извещатели, питающиеся от ШС: общий ток потребления извещателей по одному ШС - до 3 мА
Неадресные пожарные извещатели, питающиеся от ШС: общий ток потребления извещателей по одному ШС типа 1 - до 3 мА; общий ток потребления извещателей по одному ШС типа 2 - до 1,2 мА
Контакторы и сигнализаторы с нормально-замкнутыми или нормально-разомкнутыми контактами: без ограничений
Контролируемые цепи технологических установок: по 1 цепи к ШС типа 12, до 4 программируемых пороговых уровней контроля на 1 технологическую цепь
Напряжение на каждом входе ШС: 19 В ÷22 В при установленном оконечном резисторе 4,7 кОм± 5% и токе потребления извещателей 0 ÷ 3 мА, 27 ± 0,5 В при обрыве ШС
Ограничение тока в короткозамкнутом ШС: 26,5 мА

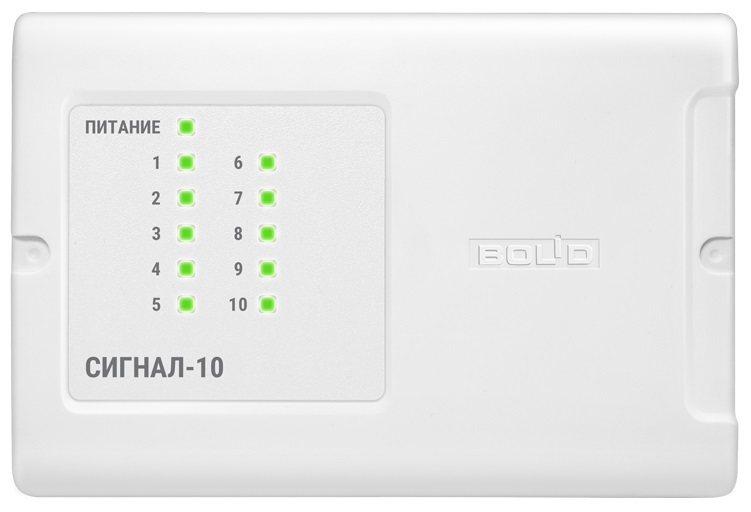

Световая индикация тревог и неисправностей: 1 индикатор состояния прибора и 10 индикаторов состояния каждого из ШС
Встроенный звуковой сигнализатор: не менее 50 дБА на расстоянии 1 м
Датчик вскрытия корпуса: микропереключатель
Энергонезависимый буфер событий: 512 сообщений
Интерфейс: RS-485, протокол Орион
Скорость передачи: 9600 бит/с
Тип передачи: полудуплекс
Питание блока: от внешнего источника постоянного тока номинальным напряжением от 12 до 24 В
Диапазон напряжения питания: от 10,2 В до 28,4 В постоянного тока
Потребляемый ток: 220 – 410 мА при напряжении питания 12 В, 110 – 200 мА при напряжении питания 24 В
Готовность к работе после включения питания: не более 3 с (при условии наличия стабильного напряжения выше 11 В на клеммах хотя бы одного ввода питания прибора)
Внешний считыватель ЭИ: 1 вход
Интерфейс подключаемых считывателей: Dallas Touch Memory, iButton
Светодиоды: Управление двумя светодиодами считывателя (красным и зеленым) в соответствии с логическими уровнями "+5В КМОП", с ограничением тока при прямом подключении светодиодов на уровне 10 мА
Объем памяти ЭИ пользователей: до 85
Выходы: 4 шт.
Оптореле: 2 шт.: 170 В/0,1А (постоянное); 130 В/0,1А (переменное)
Ключи (транзисторные): 2 шт.: 28 В, 1 А с контролем цепей подключения нагрузки на обрыв и короткое замыкание (ток контроля 3 мА)
(Примечание – На выходы коммутируется напряжение питания блока. При нагрузке на выход, близкой к максимальной, рекомендуется питать блок от источника напряжением 24В)
Защита от перегрузки по току: самовосстанавливающиеся предохранители
Рабочий диапазон температур: от -30 до +50 °C
Относительная влажность: до 98% при +25 °C
Степень защиты корпуса: IР40
Габаритные размеры: 156х107х39 мм
Вес блока: не более 0,3 кг
Средний срок службы: 10 лет
Программирование блока: программа UProg.exe
Подключение к ПК: через интерфейс RS-485 с помощью преобразователя интерфейсов

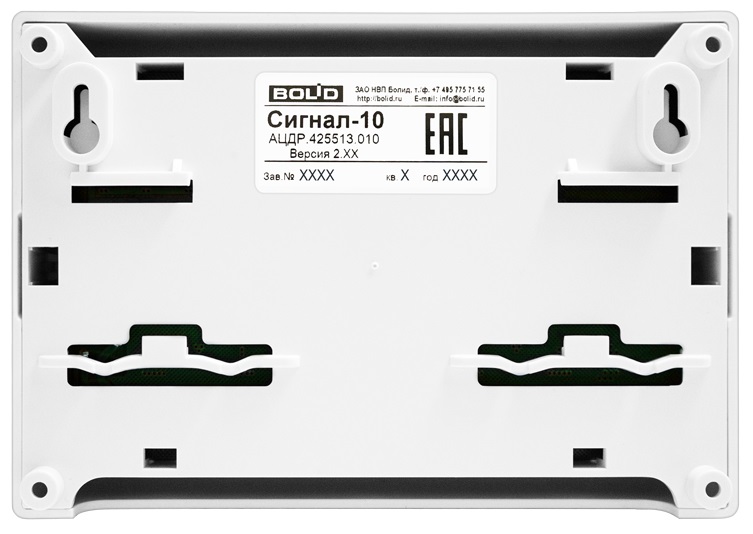

Тип монтажа: настенный навесной или на DIN-рейку
