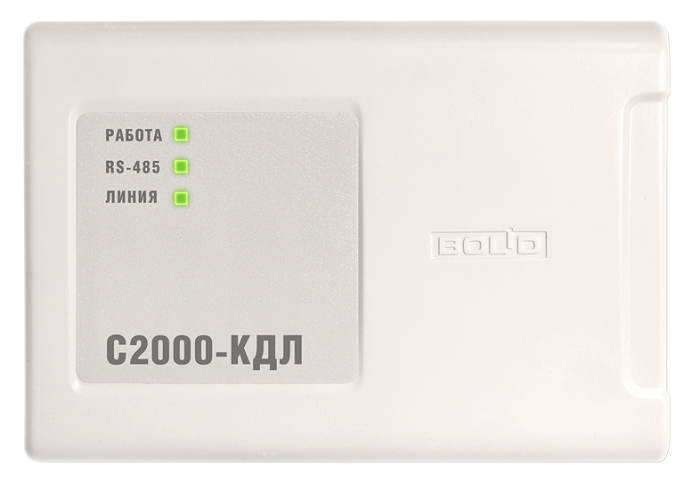

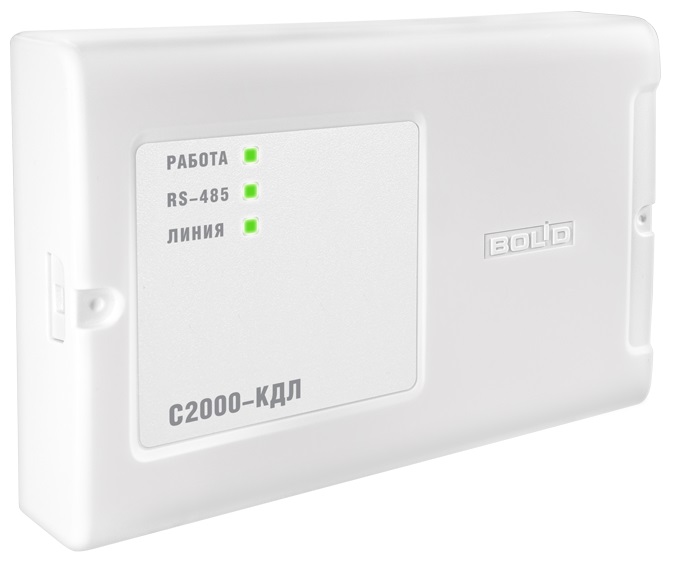

С2000-КДЛ контроллер двупроводной линии связи Болид

Описание:
Контроллер адресной двухпроводной подсистемы «С2000-КДЛ». Возможна работа только в составе системы ИСО «Орион»
Подключение до 127 адресных устройств (АУ).
Кольцевая двухпроводная линия связи с контролем короткого замыкания и обрыва
Возможность применения изоляторов короткого замыкания «БРИЗ» и «БРИЗ исп.01» для локализации короткозамкнутых участков ДПЛС
Питание подключенных адресных устройств по двухпроводной линии связи
Работа с адресно-аналоговыми дымовыми извещателями «ДИП-34А»:
назначение порога предварительного оповещения «Внимание» и порога «Пожар»
задание временных зон «День» и «Ночь» с назначением порогов «Внимание» и «Пожар» отдельно для каждой временной зоны
назначение уровня запыленности
передача извещений «Требуется обслуживание», «Внимание», «Пожар», «Неисправность»
Работа с адресными пожарными извещателями «С2000-ИП» и «ИПР 513-ЗА»
Работа с адресными счетчиками расхода «С2000-АСР2» и «С2000-АСР8», предназначенными для подсчета импульсов, поступающих с механических или электрических счетчиков (воды, электричества, газа и т.д.)
Подключение адресных охранных извещателей «С2000-ИК», «С2000-ШИК», «С2000-ПИК», «С2000-СТ», «С2000-СМК», «С2000-СМК Эстет», «С2000-В», «С2000-СВЧ», «С2000-СТИК», «С2000-КТ»
Работа с адресным измерителем влажности и температуры «С2000-ВТ»
Подключение в двухпроводную линию связи неадресных охранных и пожарных извещателей с выходом «сухой контакт» через адресные расширители «С2000-АР1», «С2000-АР2» и «С2000-АР8»
Управление исполнительными устройствами через адресный релейный блок «С2000-СП2»
Подключение считывателей ключей Touch Memory (iButton), карт Proximity, а также клавиатур для считывания PIN-кодов
Поддержка интерфейсов считывателей — Touch Memory(iButton), Wiegand и ABA-TrackII
Локальное и централизованное управления разделами (зонами). Индикация состояния разделов (зон) осуществляется на выносном светодиоде считывателя (одно или двухцветном)
Передача служебных и тревожных сообщений на пульт «С2000», «С2000М», АРМ «Орион» и АРМ «Орион Про»
Передача по запросу в интерфейс RS-485 значений сопротивлений шлейфов адресных расширителей, значений задымленности и температуры окружающей среды от «ДИП-34А» и «С2000-ИП» соответственно
Использование совместно с «С2000-ВТ» и «С2000-ИП» для измерения влажности и температуры с изменяющимися порогами на включение и выключение исполнительных устройств
Исполнение и конструкция контроллера соответствует Европейскому стандарту EN54
Контроль вскрытия корпуса блока
Световая индикация состояния прибора, ДПЛС, интерфейса RS-485
Два ввода питания: для подключения основного и резервного источников питания, напряжением от 12 В до 24 В. Неисправность линии электропитания одного из источников (короткое замыкание или обрыв) не сказывается на работе другого

Характеристики:
Количество подключаемых АУ: 127
Длина двухпроводной линии    1200 метров при сечении: 1,5 мм²
700 метров при сечении: 0,9 мм²
600 метров при сечении: 0,75 мм²
400 метров при сечении: 0,5 мм²160 метров при сечении 0,2 мм²
Напряжение питания: от 10,2 В до 28,4 В постоянного тока
Ток потребления (без учёта потребления АУ), не более: при напряжении питания 12 В: 80 мА
при напряжении питания 24 В: 40 мА
Ток потребления в дежурном режиме (подключены 127 АУ с током потребления 0,5мА каждое), не более:    при напряжении питания 12 В: 160 мА
при напряжении питания 24 В: 80 мА
Внешний считыватель электронных идентификаторов (ЭИ): 1 вход
Интерфейс подключаемых считывателей: Dallas Touch Memory(1-Wire, µ-LAN), Wiegand и ABA-Track II
Управление светодиодами считывателя: Управление двумя светодиодами считывателя (красным и зелёным) в соответствии с логическими уровнями "+5В КМОП", с ограничением тока при прямом подключении светодиодов на уровне 10 мА
Управление звуковым сигнализатором считывателя: Есть. Сигнал управления "+5В КМОП"
Объем памяти ключей Touch Memory(iButton), карт или кодов: 512
Энергонезависимый буфер событий: 512
Световая индикация на лицевой панели: 3 светодиодных индикатора (работа, RS-485 и ДПЛС)
Датчик вскрытия корпуса: микроконтакт
Коммуникационный порт (для работы в ИСО «Орион»): RS-485, протокол Орион
Питание прибора: От внешнего источника постоянного тока (Имеется дополнительный ввод для подключения резервного источника питания)
Готовность к работе после включения питания: не более 15 с
Рабочий диапазон температур: от минус 30 до +55°C
Относительная влажность: до 98% при +25°C
Степень защиты корпуса: IР40
Габаритные размеры: 156×107×39 мм
Масса прибора: не более 0,3 кг
Средний срок службы: 10 лет
Программирование контроллера: программа UProg.exe
Подключение к ПК: через интерфейс RS-485 с помощью преобразователя интерфейсов

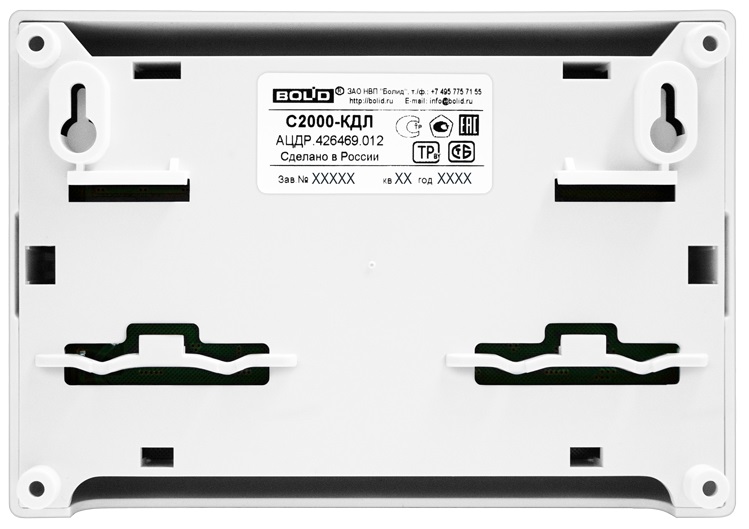

Тип монтажа: настенный навесной или на DIN-рейку
