С2000-4 Прибор приемно-контрольный Болид

Описание:
Предназначен для использования в автономном режиме или в составе ИСО «Орион» для контроля различных типов охранных и пожарных неадресных извещателей, контакторов и сигнализаторов с нормально-замкнутыми или нормально-разомкнутыми контактами и релейного управления внешними исполнительными устройствами. Для работы в автономном режиме имеет управление от считывателя Proximity-карт или ключей Touch Memory, встроенную индикацию и релейные выходы.
Программируемый выбор типа шлейфов сигнализации:
тип 1: пожарный дымовой двухпороговый (с распознаванием сработки одного и двух извещателей в ШС)
тип 2: пожарный комбинированный однопороговый (с возможностью подключения тепловых и дымовых извещателей)
тип 3: пожарный тепловой двухпороговый
тип 4: охранный
тип 5: охранный с распознаванием нарушения блокировочного контакта извещателя
тип 6: технологический
тип 7: охранный входной
тип 11: тревожный
тип 12: программируемый технологический

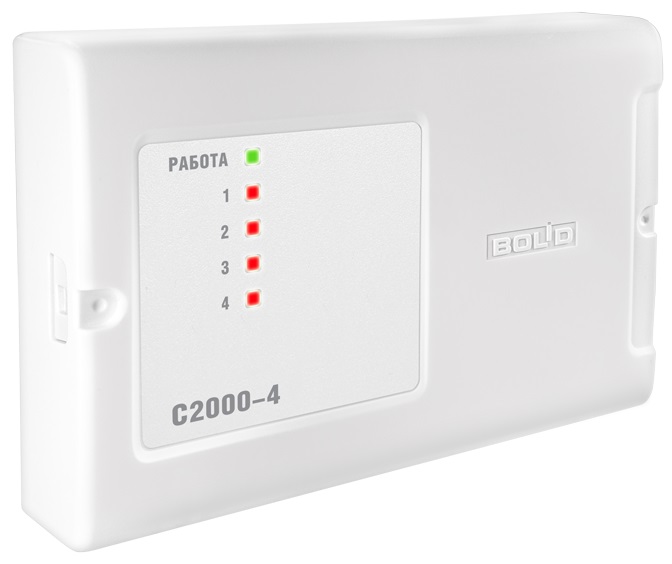

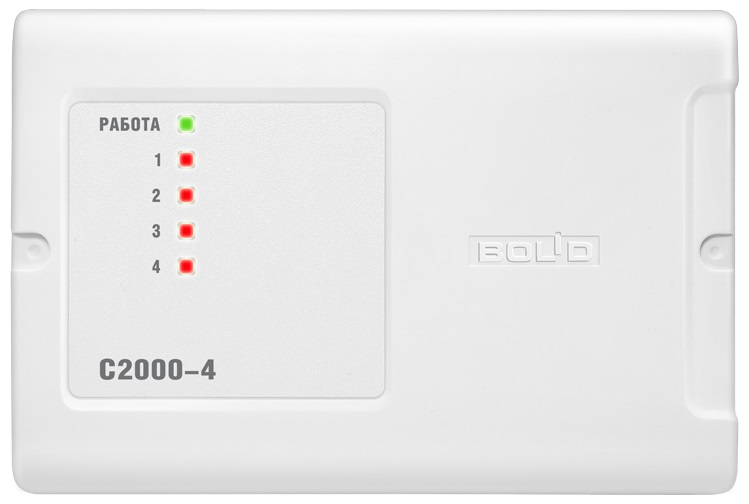

Отображение состояния шлейфов сигнализации и состояния прибора на 5 встроенных индикаторах
Контроль доступа в охраняемое помещение в режиме: вход по Proximity-карте или ключу Touch Memory, выход по кнопке ВЫХОД
Настраиваемый контроль взлома и блокировки входной двери
Подключение считывателей с интерфейсом Touch Memory, Wiegand, ABA TRACK II и управление двухцветным светодиодом и звуковым сигнализатором считывателя
Возможность управления взятием/снятием под охрану и доступом одной Proximity картой или ключом Touch Memory
Режим двойной идентификации (по двум карточкам или ключам) для доступа и управления взятием/снятием
Программируемые временные зоны для доступа и управления шлейфами сигнализации
Программируемая логика управления двумя реле и двумя транзисторными выходами с контролем подключаемых цепей (37 тактик управления)
Управление взятием/снятием под охрану, доступом со считывателя или дополнительно по интерфейсу RS-485 в ИСО «Орион»
Управление выходами прибора по интерфейсу RS-485 в ИСО «Орион»
Запоминание событий в буфере при потере связи по интерфейсу RS-485

Характеристики:
Количество радиальных неадресных шлейфов сигнализации (ШС): 4
Макс. сопротивление проводов ШС без учета оконечного сопротивления: 1 кОм для охранных ШС,
100 Ом для пожарных ШС
Допустимое сопротивление утечки между проводами ШС или каждым проводом и "землёй"    20 кОм для охранных ШС,
50 кОм для пожарных ШС
Подключаемые к ШС устройства: Неадресные охранные и пожарные извещатели с релейным выходом    Без ограничений
Неадресные охранные извещатели, питающиеся от ШС    с общим током потребления до 3 мА
Неадресные пожарные извещатели, питающиеся от ШС: с общим током потребления до 3 мА
(с общим током потребления до 1,2 мА при одновременном включении тепловых и дымовых извещателей)
Напряжение на каждом входе ШС: 24 В ÷ 19 В при установке оконечного резистора 4,7 кОм±5% и токе потребления извещателей 0 ÷ 3 мА,
27 ± 0,5 В при обрыве ШС
Ограничение тока в короткозамкнутом ШС: 26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В)
Световая индикация тревог и неисправностей: 1 индикатор состояния блока и 4 индикатора состояния каждого из ШС
Энергонезависимый буфер событий: 4088 сообщений
Встроенный звуковой сигнализатор: есть
Датчик вскрытия корпуса: микроконтакт
Интерфейс: RS-485
Питание блока: от внешнего источника постоянного тока
Напряжение блока: 10,2 ÷ 28,4 В постоянного тока
Количество вводов питания: 2
Потребляемый ток: 110 – 260 мА при напряжении питания 12 В,
60 – 140 мА при напряжении питания 24 В
Готовность к работе после включения питания: не более 3 с
Внешний считыватель электронных идентификаторов (ЭИ): 1 вход
Интерфейс подключаемых считывателей: Touch Memory, Wiegand, ABA TRACK II
Управление светодиодами считывателя: Двумя светодиодами (зеленым и красным).
Сигнал управления "+5В КМОП" с ограничением тока при прямом подключении светодиодов на уровне: 10 мА
Управление звуковым сигнализатором считывателя: Есть. Сигнал управления "+5В КМОП"
Объем памяти ЭИ (ключей Touch Memory или Proximity-карт): 4096
Выходы: 4 шт.
Электромагнитные реле 2 шт.: 30 В, 7 А, 100 Вт постоянного тока
Ключи (транзисторные) 2 шт.: 12 или 24 В (определяется напряжением питания блока), 1 А, с контролем цепей подключения нагрузки на обрыв и короткое замыкание, (ток контроля 1,0 мА), защита от перегрузки по току
Рабочий диапазон температур: от -40 до +50 °C
Относительная влажность: до 98% при +25 °C
Степень защиты корпуса: IР40
Габаритные размеры: 156×107×39 мм
Вес блока: не более 0,3 кг
Средний срок службы: 10 лет
Программирование блока: программа UProg.exe
Подключение к ПК: через интерфейс RS-485 с помощью преобразователя интерфейсов

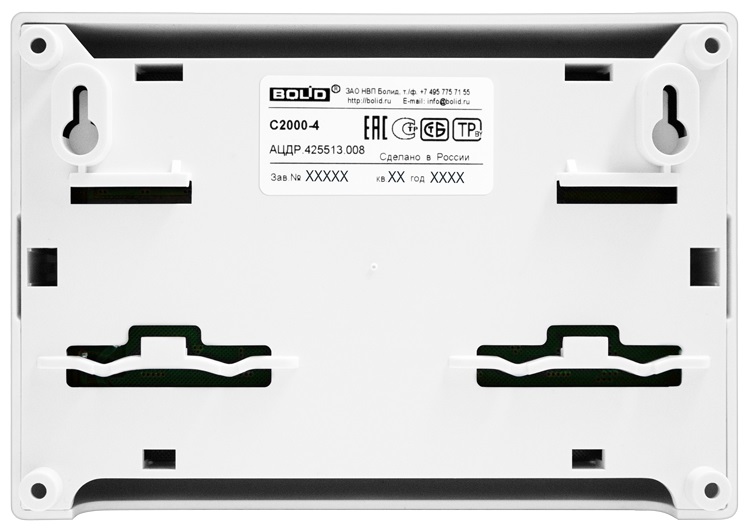

Тип монтажа: настенный навесной или на DIN-рейку
