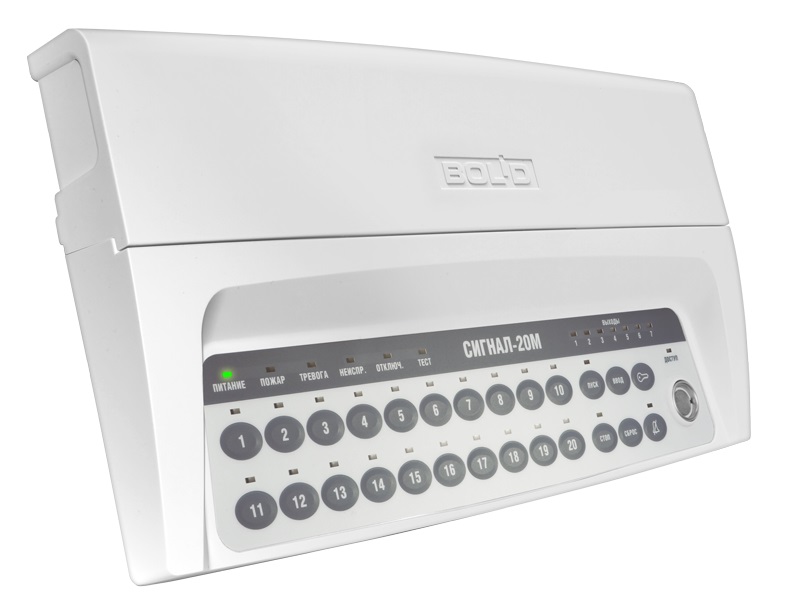

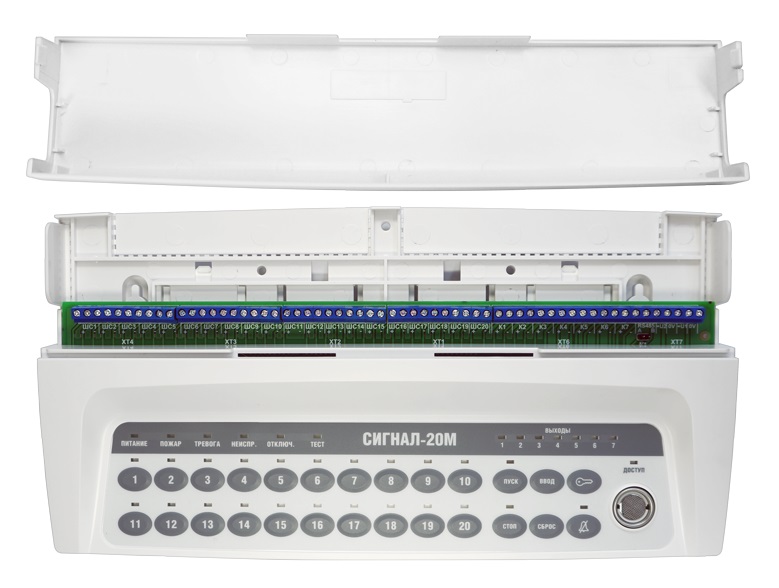

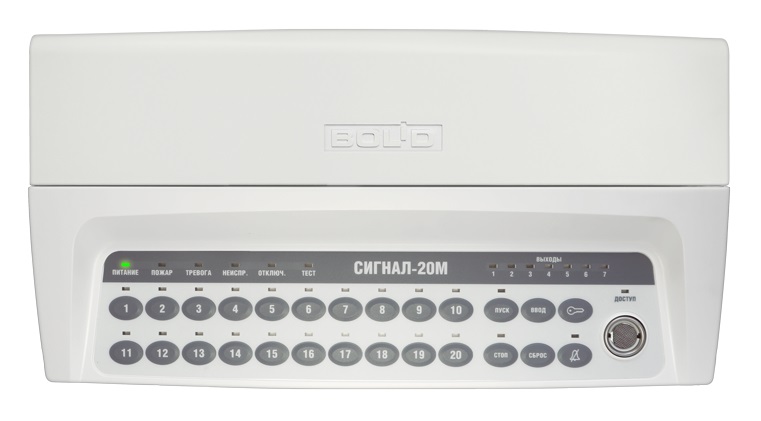

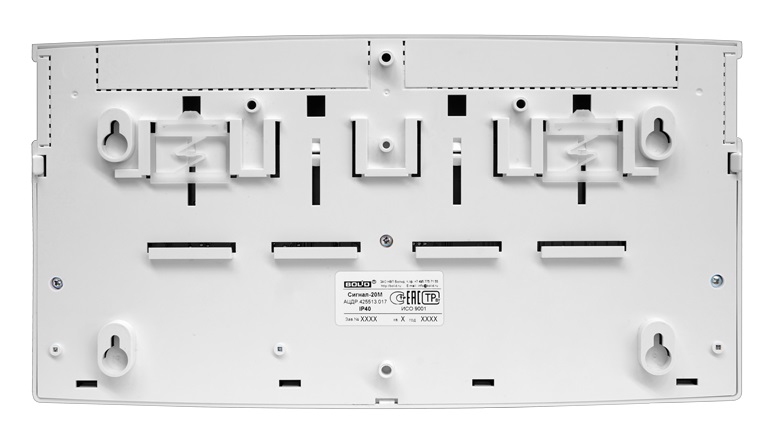

Сигнал-20М прибор приемно-контрольный охранно-пожарный Болид

Предназначен для работы в качестве совмещенного приемно-контрольного прибора и прибора управления средствами оповещения в составе комплексов технических средств пожарной сигнализации и автоматики, систем оповещения и управления эвакуацией 1 и 2 типов, охранной и тревожной сигнализации, технологической сигнализации.
Прибор способен работать автономно, а также может быть использован как адресное устройство при работе совместно с сетевым контроллером в составе ИСО "Орион". В качестве сетевого контроллера могут применяться пульт "С2000М" или ПК с установленным ПО АРМ "Орион Про".
При работе под управлением пульта "С2000М" вер.3.00 или выше, прибор, помимо управления средствами оповещения, обеспечивает подключение различного противопожарного оборудования в соответствии с РЭ на пульт "С2000М".

Прибор обеспечивает:
контроль 20 шлейфов пожарной (охранной, тревожной или технологической сигнализации)
приём извещений от автоматических и ручных пассивных, активных (питающихся по шлейфу) и четырёхпроводных пожарных или охранных извещателей с нормально-замкнутыми или нормально-разомкнутыми внутренними контактами
приём извещений от чувствительных элементов, фиксирующих превышение порога температуры (термокабели), при этом прибор выполняет функции блока обработки линейных максимальных тепловых пожарных извещателей
контроль исправности линий связи с пожарными извещателями
формирование дискретных сигналов "Пожар", "Неисправность", "Пуск" для передачи их на пульт пожарной части (ПЧ) (выходы К1, К2, К3)
формирование дискретных сигналов "Тревога" для передачи их на пульт централизованного наблюдения (ПЦН) (выходы К1, К2, К3)
управление звуковыми и световыми оповещателями (ЗО и СО) (выходы К4, К5, К6, К7)
контроль исправности линий связи с оповещателями
возможность подключения нескольких оповещателей к одному выходу, с обеспечением контроля исправности линий как в выключенном, так и во включенном состояниях
отображение состояния элементов прибора на собственных индикаторах, а так же звуковую сигнализацию режимов работы
хранение в энергонезависимой памяти до 4096 сообщений о событиях
возможность взаимодействия с сетевым контроллером (пультом "С2000М" или ПК с установленным ПО АРМ "Орион Про")
защиту органов управления от несанкционированного доступа при помощи идентификаторов пользователей (PIN-кодов и ключей Touch Memory)
хранение в энергонезависимой памяти суммарно до 128 идентификаторов пользователей (PIN-кодов и ключей Touch Memory)
считывание ключей Touch Memory при помощи встроенного считывателя (подключение внешних считывателей не предусмотрено)
возможность брать на охрану или снимать с охраны шлейфы сигнализации при помощи собственных органов управления или по команде сетевого контроллера
управление звуковыми и световыми оповещателями (ЗО и СО) в автоматическом режиме (локальное управление)
управление звуковыми и световыми оповещателями (ЗО и СО) в ручном режиме, при помощи органов управления и устройств дистанционного пуска (УДП)
управление различным противопожарным оборудованием по командам пульта "С2000М" (централизованное управление)
контроль состояния питания и вскрытия корпуса

Характеристики:

Напряжение питания постоянного тока, В: 10,2 … 28,0
Ток потребления, mА, не более ( без учета тока потребления оповещателей):
   в дежурном режиме: 400
   в режиме "Пожар": 650
Количество входов питания: 2
Время технической готовности прибора к работе, c: 5
Количество входов подключения шлейфов сигнализации: 20
Напряжение на клеммах ненагруженного входа, В: 26,5 … 27,5
Ограничение тока короткого замыкания ШС, не более, mА    : 26,5
Сопротивление оконечного резистора шлейфа, кОм: 4,7±5 %
Макс. ток потребления всех извещателей в дежурном режиме, mА:
   для входов типа 1 (Пожарный дымовой)    3,0
   для входов типа 2 (Пожарный комбинированный)    1,2
Максимальное допустимое сопротивление чувствительного элемента линейного теплового извещателя (термокабеля), кОм: 1,5
Характеристики линии ШС:
   макс. сопротивление проводов (без учета оконеч. резистора), Ом: 100
   сопротивление изоляции проводов, не менее, MОм: 50
Время сброса напряжения питания ШС, с: 3,0
Количество выходов:
   без контроля, "сухой контакт" (130 В перем. / 170В пост., 0,1 А)    : 3
   с контролем (10,2 … 28,0 В, 2,5 А): 4
Номинальный ток нагрузки контролируемого выхода, mА: 5 … 2500
Сопротивление оконечного резистора выхода, кОм: 4,7±5 %
Напряжение (отрицательное) на выключенном выходе, при подключенном оконечном резисторе, mВ    : -1100 … - 2200
Ток контроля исправности линий выхода (обратный), не более, mА:     -1,5
Степень защиты оболочки по ГОСТ 14254-2015: IP40
Устойчивость к механическим воздействиям по ОСТ 25 1099-83    категория размещения: 3
Вибрационные нагрузки:
   диапазон частот, Гц: 1 … 35
   максимальное ускорение, g: 0,5
Климатическое исполнение по ОСТ 25 1099-83:     О3
Диапазон рабочих температур, °С: –30 … +55
Относительная влажность воздуха, % (при + 25 °С): 98
Масса прибора, кг: 0,5
Габаритные размеры прибора, мм: 332х177х42
Средняя наработка прибора на отказ в дежурном режиме работы, ч: не менее 80000
Вероятность безотказной работы: 0,98758
Средний срок службы прибора, лет: 10
