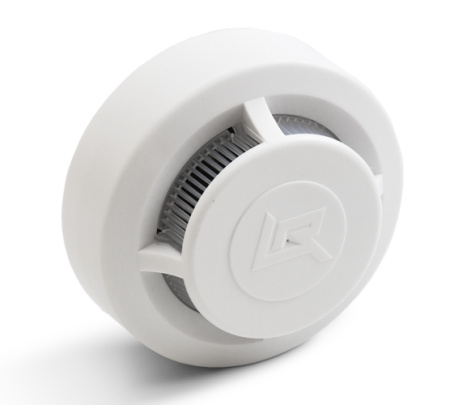

ДИП-41М (ИП 212-41М) с УС 02 извещатель пожарный дымовой

Извещатель пожарный дымовой оптико-электронный ИП 212-41М предназначен для раннего обнаружения загорания, сопровождающегося появлением дыма малой концентрации в закрытых помещениях различных зданий и сооружений. Питание извещателя и передача сигнала «Пожар» осуществляется по двухпроводному шлейфу сигнализации и сопровождается включением оптического индикатора при срабатывании извещателя. Извещатель не реагирует на изменение температуры, влажности, на наличие пламени, естественного или искусственного света.

Классический дымовой оптико-электронный извещатель с визуальной индикацией состояния извещателя и безвинтовыми контактами.
Улучшенные потребительские свойства:
обновленная конструкция дымовой камеры, повышающая точность срабатывания;
широкий диапазон питающих напряжений от 9 до 30 В;
малое токопотребление – не более 0,045 мА;
промигивание светодиода в дежурном режиме;
классический корпус извещателя с фирменным логотипом «Рубеж» изготовлен из материала УПМ;
извещатель более 10 лет успешно используется монтажными и проектными организациями и является одним из наиболее известных пожарных извещателей производства ГК «Рубеж».
Извещатель предназначен для круглосуточной и непрерывной работы с приемно-контрольными приборами, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 30 В и воспринимающими сигнал «Пожар» в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 1000 Ом, таких как Гранит, Гранд Магистр, ВЭРС ПК, Сигнал-20, Сигнал-20П и др.

Извещатель выполняет следующие функции:
измерение концентрации дыма;
цифровая обработка по специальным алгоритмам результатов измерений и принятие решения о переходе в режим «Пожар»;
уменьшение внутреннего сопротивления в режиме «Пожар» до величины 1 кОм;
тестирование работоспособности с помощью специального устройства;
светодиодная индикация режимов работы.
Сигнал «Пожар» сохраняется после окончания воздействия на извещатель дыма. Сброс производится с приемно-контрольного прибора отключением питания извещателя на время не менее 2 сек.

Соединение датчика с розеткой является разъемным. Круговые контакты позволяют устанавливать извещатель, не ориентируя его относительно розетки. Розетка является унифицированной и позволяет устанавливать любой извещатель тм Рубеж без перемонтажа системы. Подключение минусового провода ШС к контактам 3 и 4, короткозамкнутым через извещатель, позволяет получить сигнал «неисправность ШС» на ППКП при изъятии извещателя с розетки.
Извещатель имеет возможность установки на подвесной потолок, используя для этого специальную розетку, совмещенную с монтажным кольцом.
Безвинтовой способ крепления проводов с помощью кнопки-зажима обеспечивает надежный контакт и простоту монтажа.
При подключении извещателя к ШС приемно-контрольного прибора, имеющего функцию определения количества сработавших извещателей (функция двойной сработки), необходимо использовать добавочный резистор Rд. Номинал добавочного резистора зависит от того, к какому приемно-контрольному прибору подключен извещатель и рассчитывается исходя из сопротивления шлейфа прибора в режимах «Пожар» и «Внимание». Вместо добавочного резистора возможно использовать устройство согласования УС-01, устанавливаемое в розетку извещателя и содержащее резистор (номинал определяется при заказе) и контактную колодку.

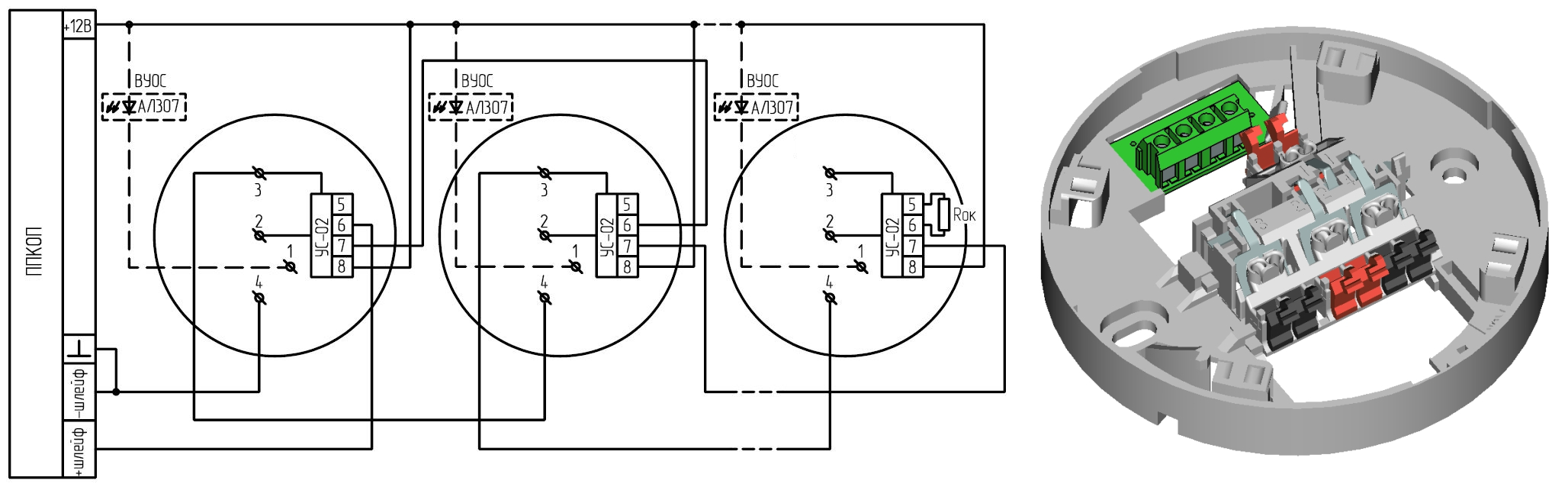

Извещатель может работать с приборами, имеющими четырехпроводную схему включения. Для этого используется устройство согласования УС-02. Оно устанавливается в корпусе штатной розетки извещателя.

Технические характеристики:
Питание извещателя:    от 9 до 30 В
Ток потребления в дежурном режиме:    не более 45 мкА
Чувствительность извещателя соответствует задымленности окружающей среды,
ослабляющей световой поток, в пределах:    от 0,05-0,2 дБ/м
Инерционность срабатывания:    не более 9 сек
Сопротивление извещателя в режиме «Пожар», не более:    1 кОм
Частота моргания светодиодного индикатора:
  в дежурном режиме: 1 раз в 5 сек.
  в режиме «Пожар»    : постоянное свечение
Извещатель сохраняет работоспособность при воздействии на него:
  воздушного потока со скоростью: до 10 м/с
  фоновой освещенности: до 12000лк
Помехоустойчивость (по ГОСТ Р 53325):    4 степень
Степень защиты оболочки извещателя:     IP 30
Габаритные размеры:    Ø106х53 мм
Вес извещателя:    210 г
Диапазон рабочих температур:    от -45 до +55 °С
Средний срок службы:    не менее 10 лет
