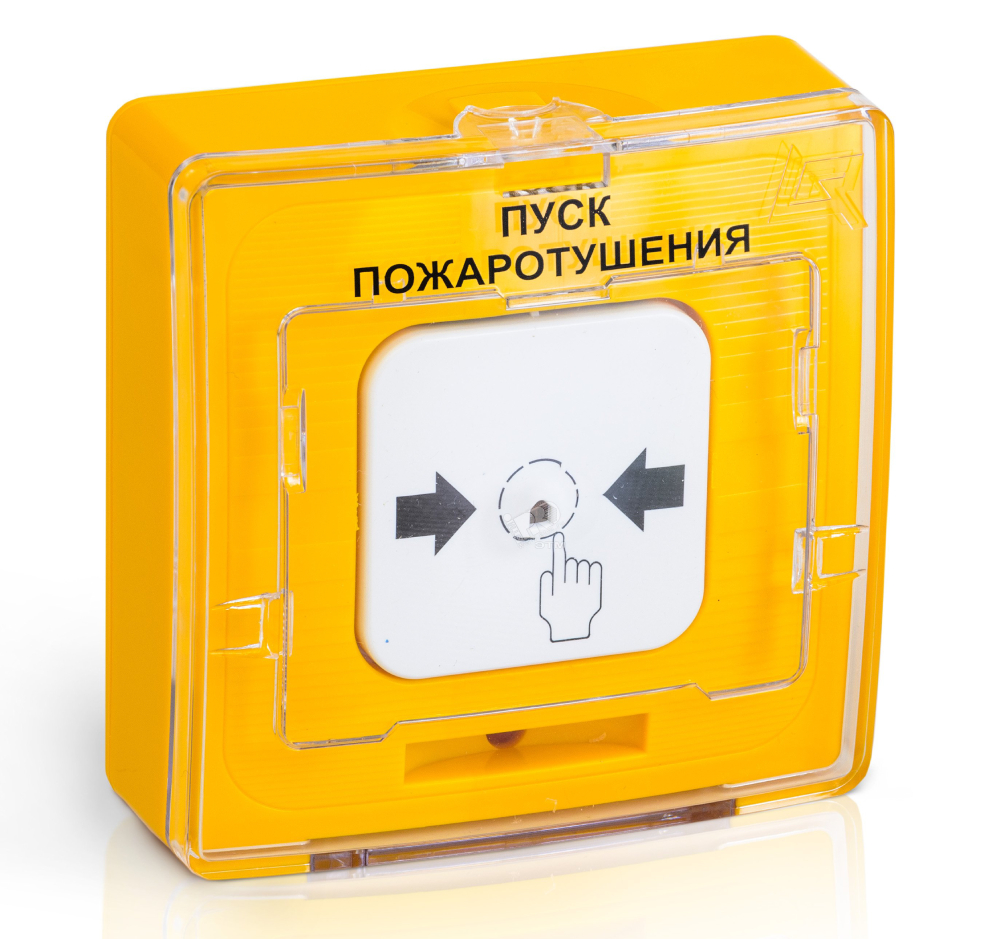

УДП 513-10 "Пуск пожаротушения" (желтый)

Устройство дистанционного пуска электроконтактное УДП 513-10 предназначено для ручного включения исполнительных устройств в системах противопожарной защиты и охранно-пожарной сигнализации.

Особенности:
УДП 513-10 - питание и передача сигнала «Пуск» осуществляются по двухпроводному шлейфу сигнализации и сопровождается включением оптического индикатора при срабатывании УДП. УДП 513-10 предназначен для работы с любыми приемно-контрольными приборами, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 30 В и воспринимающими сигнал сработки УДП в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 500 Ом.

Технические характеристики:
Питание от 9 до 30 В
Ток потребления в дежурном режиме, не более 50 мкА
Сопротивление УДП 513-10 в режиме нажатия кнопки    500 Ом
Габаритные размеры, не более    88х86х45 мм
Масса, не более    150 г
Степень защиты оболочки по ГОСТ 14254-96    IP 31
Диапазон рабочих температур    от -40 до +60 °С

Устройство дистанционного пуска электроконтактное УДП 513-10 (далее – УДП) предназначено для ручного включения исполнительных устройств в системах противопожарной защиты и охранно-пожарной сигнализации.
УДП маркировано товарным знаком по свидетельствам №238392 (РУБЕЖ) и №255428 (RUBEZH). Питание УДП и передача сигнала «Нажатие кнопки» осуществляются по двухпроводному шлейфу сигнализации (ШС)
и сопровождается включением оптического индикатора при срабатывании УДП. УДП предназначено для круглосуточной и непрерывной работы с любыми приемно-контрольными приборами.
ВНИМАНИЕ! НЕ РАЗРЕШАЕТСЯ ПОДКЛЮЧАТЬ УДП К ПРИЕМНО-КОНТРОЛЬНЫМ ПРИБОРАМ И К АВТОНОМНЫМ ИСТОЧНИКАМ ПИТАНИЯ БЕЗ ЭЛЕМЕНТОВ, ОГРАНИЧИВАЮЩИХ ТОК В РЕЖИМЕ «НАЖАТИЕ КНОПКИ» до 20 мА.

УДП рассчитано на непрерывную эксплуатацию при:
- температуре окружающей среды от минус 5 до плюс 55 °С;
- относительной влажности воздуха (93 ± 2) % (без образования конденсата).
Электрическое питание УДП осуществляется постоянным напряжением величиной от 9 до 30 В.Ток, потребляемый УДП в дежурном режиме, не более 50 мкА при напряжении 20 В.
Сопротивление УДП в режиме «Нажатие кнопки» – 500 Ом при токе 20 мА. Для информации о режимах работы УДП и состоянии ШС предусмотрен оптический индикатор
красного цвета. В дежурном режиме осуществляется контроль состояния ШС. При исправности ШС индикатор мигает 1 раз в (3 – 8) с. В режиме «Нажатие кнопки» индикатор постоянно светится.
