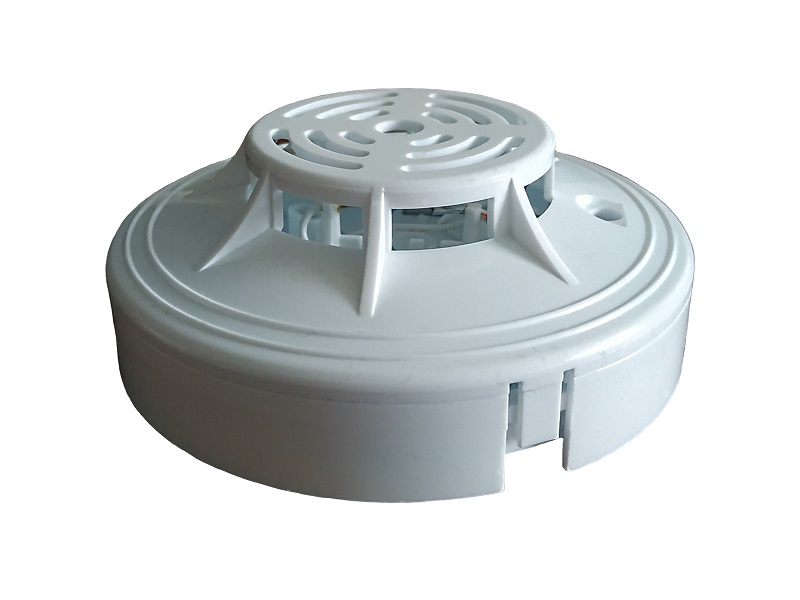

ИП 105-1-А3 извещатель пожарный тепловой максимальный Магнито-Контакт

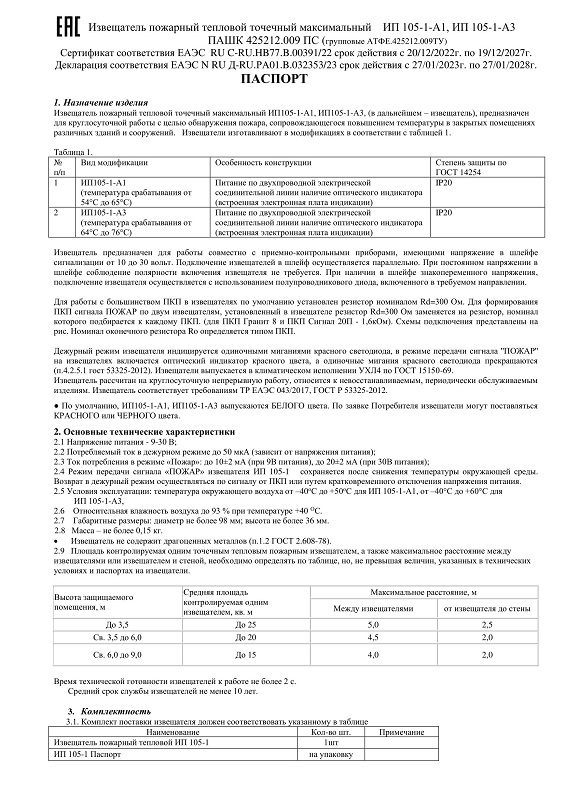

Извещатель пожарный тепловой точечный максимальный  ИП105-1-А3, (в дальнейшем – извещатель), предназначен для круглосуточной работы с целью обнаружения пожара, сопровождающегося повышением температуры в закрытых помещениях различных зданий и сооружений.
ИП 105-1-А3
-температура срабатывания от 64 до 76°С
-Питание по двухпроводной электрической соединительной линии наличие оптического индикатора (встроенная электронная плата индикации)
-IP20
Извещатель предназначен для работы совместно с приемно-контрольными приборами, имеющими напряжение в шлейфе сигнализации от 10 до 30 В. Подключение извещателей в шлейф осуществляется параллельно. При постоянном напряжении в шлейфе соблюдение полярности включения извещателя не требуется. При наличии в шлейфе знакопеременного напряжения, подключение извещателя осуществляется с использованием полупроводникового диода, включенного в требуемом направлении.

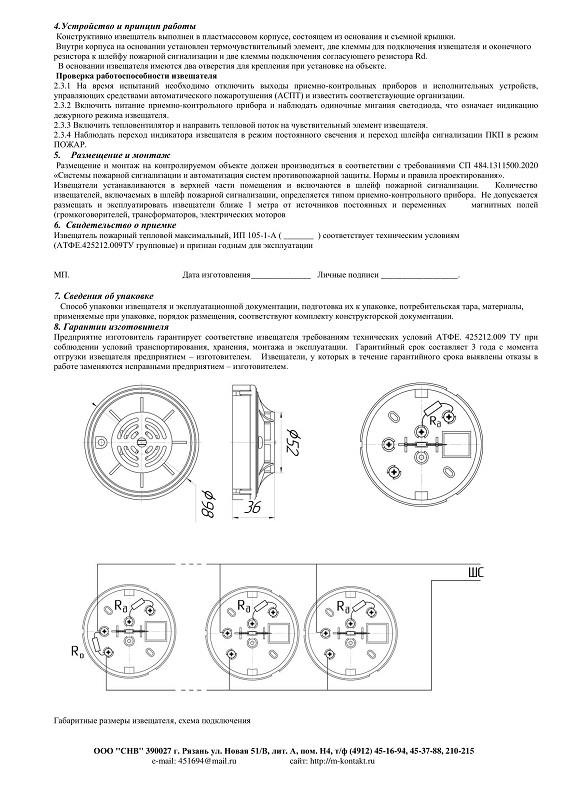

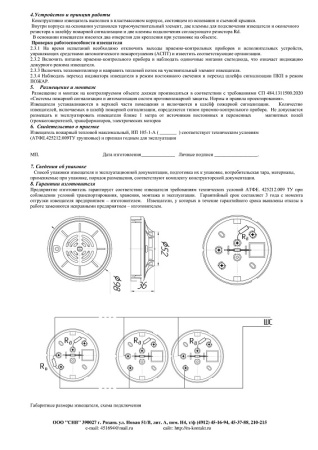

Для работы с большинством ПКП в извещателях по умолчанию установлен резистор номиналом Rd=300 Ом. Для формирования ПКП сигнала «ПОЖАР» по двум извещателям, установленный в извещателе резистор Rd=300 Ом заменяется на резистор, номинал которого подбирается к каждому ПКП (для ПКП Гранит 8 и ПКП Сигнал 20П - 1.6 кОм). Схемы подключения представлены на рис.2 Номинал оконечного резистора Ro определяется типом ПКП.
Дежурный режим извещателя индицируется одиночными миганиями красного светодиода, в режиме передачи сигнала «ПОЖАР» на извещателях включается оптический индикатор красного цвета, а одиночные мигания красного светодиода прекращаются (п.4.2.5.1 гост 53325-2012). Извещатели выпускается в климатическом исполнении УХЛ4 по ГОСТ 15150-69.

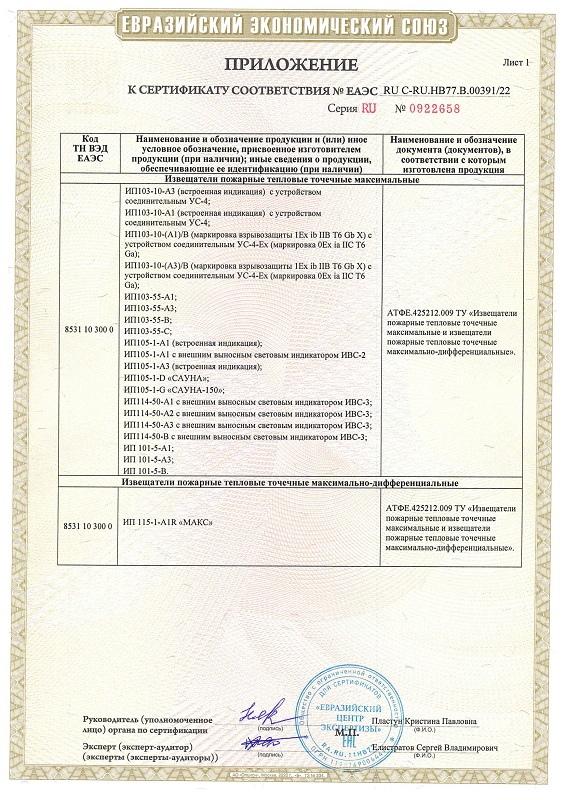

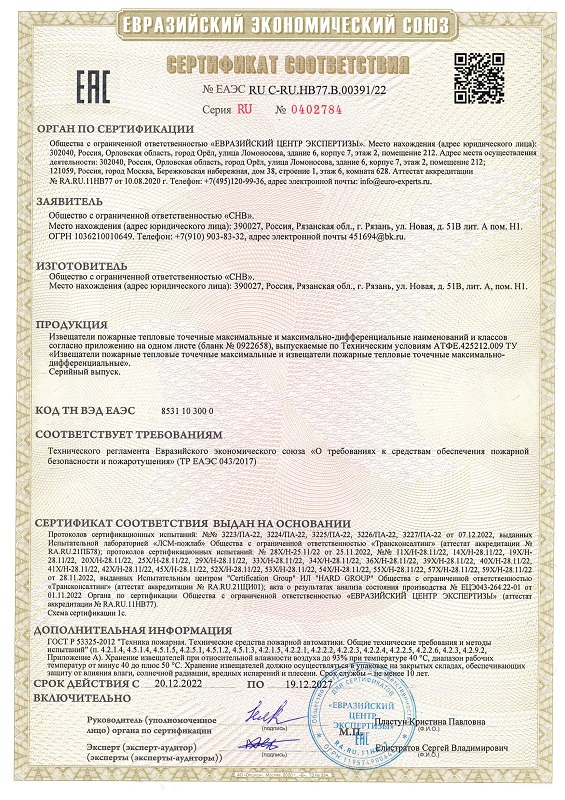

Извещатель рассчитан на круглосуточную непрерывную работу, относится к невосстанавливаемым, периодически обслуживаемым изделиям. Извещатель соответствует требованиям ТР ЕАЭС 043/2017, ГОСТ Р 53325-2012.
По умолчанию, ИП105-1-А1, ИП105-1-А3 выпускаются БЕЛОГО цвета. По заявке Потребителя извещатели могут поставляться КРАСНОГО или ЧЕРНОГО цвета.
Режим передачи сигнала «ПОЖАР» извещателя ИП 105-1 сохраняется после снижения температуры окружающей среды. Возврат в дежурный режим осуществляться по сигналу от ПКП или путем кратковременного отключения напряжения питания.

Площадь, контролируемая одним точечным тепловым пожарным извещателем, а также максимальное расстояние между извещателями или извещателем и стеной, необходимо определять по таблице, но, не превышая величин, указанных в технических условиях и паспортах на извещатели:

Основные технические характеристики:
Потребляемый ток в дежурном режиме, мкА, не более (зависит от напряжения питания): 50
Ток потребления в режиме «ПОЖАР», мА, не более:
10±2 (при 9 В питания),
20±2 (при 30 В питания)
Рабочая температура, °С: от –40 до +60
Относительная влажность воздуха до 93 % при температуре: +40°С
Габаритные размеры, мм, не более: 98 x 36
Масса, не более, г: 150
Время технической готовности извещателей к работе, с, не более: 2
Средний срок службы извещателей, лет, не менее: 10
