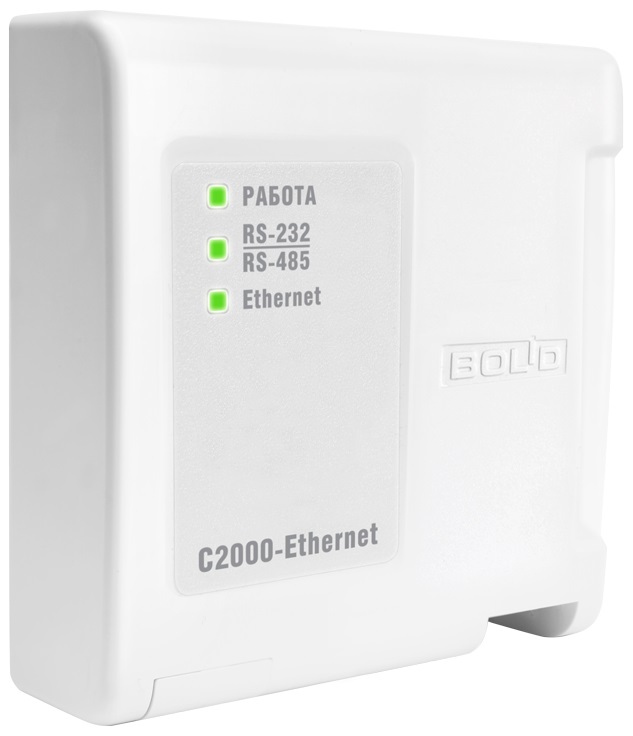

С2000-Ethernet преобразователь интерфейса RS-232/RS-485 в Ethernet. От 0 до +50°С; предназначен для трансляции данных интерфейса RS-232/RS-485 в Ethernet и обратно; IР20; -30 до +50 °C; 102х107х39 мм; 0,2 кг.
Подробности
Есть в наличии в 5 магазинах
НовосибирскБарнаулБийскКемеровоКрасноярск
Цена по запросу
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз - бесплатно; перемещение между филиалами - бесплатно; до терминала ТК довезём - бесплатно.
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
«С2000-Ethernet» предназначен для трансляции данных интерфейса RS-232/RS-485 в Ethernet и обратно.
В ИСО «Орион» используется для организации связи приборов по локальной сети.
Организация передачи по локальной сети на участке ИСО “Орион”:
- между ПК (АРМ “Орион Про”, АРМ “Орион”, UPROG и др. ПО) и приборами
- между ПК (АРМ “Орион Про”, АРМ “Орион”, UPROG и др. ПО) и пультом (“С2000M”, ”С2000”)
- между пультом (“С2000M”,”С2000”) и приборами
Организация передачи по локальной сети данных RS-485/RS-232 сторонних систем возможна, если параметры работы интерфейса RS-485/RS-232 сторонней системы удовлетворяют настройкам RS-485/RS-232 «С2000-Ethernet»
Возможна работа с преобразователями других производителей, осуществляющих ретрасляцию в UDP протоколе
Параметры работы по локальной сети
- скорость передачи 10 Мбит/с
- используемые протоколы UDP, ICMP (ping), ARP
- поддерживаемые способы адресации IP-пакетов прием/передача единичных пакетов
прием широковещательных пакетов
- максимальное количество аналогичных устройств (IP-адресов), на которые осуществляется ретрансляция данных по Ethernet-каналу от одного «C2000-Ethernet» 8
Параметры работы интерфейсов RS-485/RS-232
- скорость передачи данных для протокола “Орион” – 9600 бит/с
для протокола “Орион Про” – 9600 или 19200 бит/с
для сторонних протоколов – 1200, 2400, 9600, 19200, 38400, 57600, 115200 бит/с
- количество стартовых/стоповых бит 8 бит данных и 1 стоповый
8 бит данных и 2 стоповых
- контроль четности отсутствует
- максимальная длина пакета 255 байт
- длина линии связи RS-485 не более 1500 м
- длина линии связи RS-232 не более 20 м
Напряжение питания 12 ÷ 24 В постоянного тока
Потребляемый ток не более 90 мА - при напряжении питания 12 В
не более 50 мА - при напряжении питания 24 В
Готовность к работе после включения питания не более 3 с
Рабочий диапазон температур от минус 30 до +50 °C
Степень защиты корпуса IР20
Габаритные размеры 102×107×39 мм
Вес прибора не более 0,2 кг
Программирование прибора программой UProg.exe
Подключение к ПК через интерфейс RS-232, Ethernet-кабель (витая пара), через интерфейс RS-485 с помощью преобразователя интерфейса

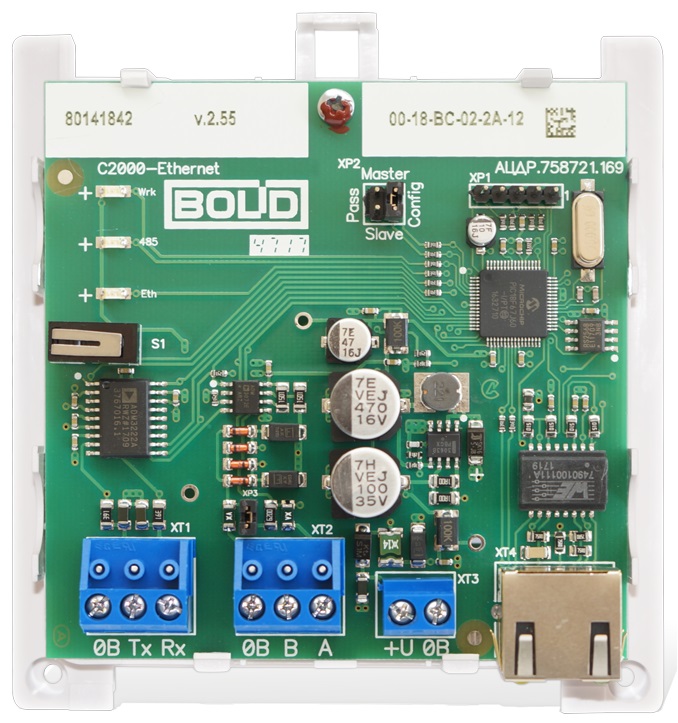

Подключение к прибору RS-485/232 - клеммная колодка под винт, провод от 0,3 до 2 мм² сечением
Локальная сеть – разъем 8P8C (RJ-45), витая пара (UTP Cat. 5)
В ИСО «Орион» используется для организации связи приборов по локальной сети.
Организация передачи по локальной сети на участке ИСО “Орион”:
- между ПК (АРМ “Орион Про”, АРМ “Орион”, UPROG и др. ПО) и приборами
- между ПК (АРМ “Орион Про”, АРМ “Орион”, UPROG и др. ПО) и пультом (“С2000M”, ”С2000”)
- между пультом (“С2000M”,”С2000”) и приборами
Организация передачи по локальной сети данных RS-485/RS-232 сторонних систем возможна, если параметры работы интерфейса RS-485/RS-232 сторонней системы удовлетворяют настройкам RS-485/RS-232 «С2000-Ethernet»
Возможна работа с преобразователями других производителей, осуществляющих ретрасляцию в UDP протоколе
Параметры работы по локальной сети
- скорость передачи 10 Мбит/с
- используемые протоколы UDP, ICMP (ping), ARP
- поддерживаемые способы адресации IP-пакетов прием/передача единичных пакетов
прием широковещательных пакетов
- максимальное количество аналогичных устройств (IP-адресов), на которые осуществляется ретрансляция данных по Ethernet-каналу от одного «C2000-Ethernet» 8
Параметры работы интерфейсов RS-485/RS-232
- скорость передачи данных для протокола “Орион” – 9600 бит/с
для протокола “Орион Про” – 9600 или 19200 бит/с
для сторонних протоколов – 1200, 2400, 9600, 19200, 38400, 57600, 115200 бит/с
- количество стартовых/стоповых бит 8 бит данных и 1 стоповый
8 бит данных и 2 стоповых
- контроль четности отсутствует
- максимальная длина пакета 255 байт
- длина линии связи RS-485 не более 1500 м
- длина линии связи RS-232 не более 20 м
Напряжение питания 12 ÷ 24 В постоянного тока
Потребляемый ток не более 90 мА - при напряжении питания 12 В
не более 50 мА - при напряжении питания 24 В
Готовность к работе после включения питания не более 3 с
Рабочий диапазон температур от минус 30 до +50 °C
Степень защиты корпуса IР20
Габаритные размеры 102×107×39 мм
Вес прибора не более 0,2 кг
Программирование прибора программой UProg.exe
Подключение к ПК через интерфейс RS-232, Ethernet-кабель (витая пара), через интерфейс RS-485 с помощью преобразователя интерфейса
Подключение к прибору RS-485/232 - клеммная колодка под винт, провод от 0,3 до 2 мм² сечением
Локальная сеть – разъем 8P8C (RJ-45), витая пара (UTP Cat. 5)
Бренд
|
Болид |
Габариты: длина (см)
|
16 |
Габариты: ширина (см)
|
12 |
Габариты: высота (см)
|
5 |
Габариты: вес (кг)
|
0.2 |
