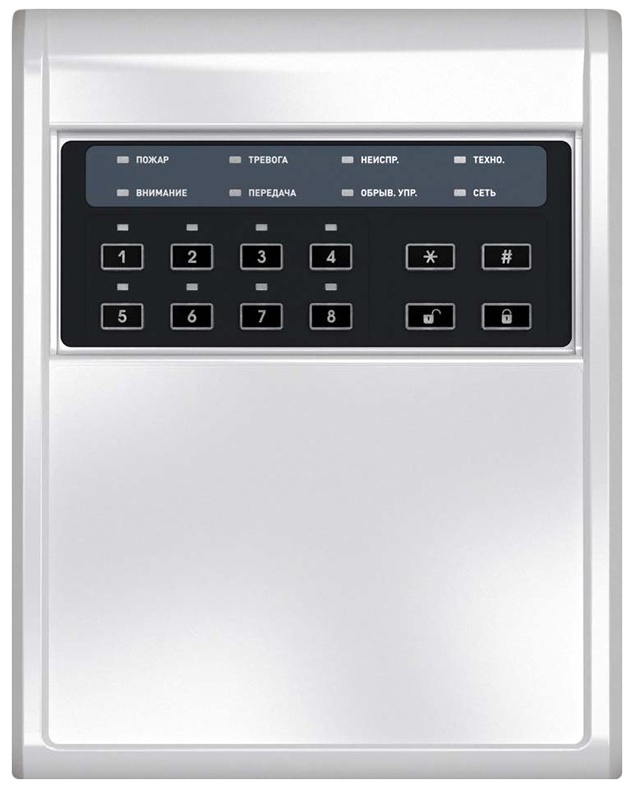

Риф-ОП-КС концентратор

Описание:
Концентратор РИФ-ОП-КС (далее по тексту – прибор) предназначен для управления и сбора извещений с приборов РИФ-ОП8 (исп. С) (далее по тексту расширитель), управления блоком внешней индикации РИФ-ОП-БВИ (далее по тексту БВИ) и передачи извещений с помощью
RS-201TDm или RS-202TDm (модуль передатчика) и GSM-PRO. К концентратору можно подключить до 8 расширителей: до 7 приборов РИФ-ОП8 (исп. C) и 1 БВИ.
Прибор обеспечивает:
• прием информации по 2-м шлейфам сигнализации (ШС) о проникновении, пожаре или неисправностях от охранных извещателей (ОИ), пожарных извещателей (ПИ) всех типов, а также датчиков инженерных систем – извещателей состояния (ИС);
• оповещение дежурного персонала о возникших событиях с помощью световых и звуковых сообщений на светодиодную панель, а также на выносные устройства оповещения и пульт централизованного наблюдения (ПЦН) посредством 3-х реле (НЕИСПРАВНОСТЬ, ТРЕВОГА, ПОЖАР).
Имеется возможность подключения к прибору модулей для передачи тревожных сообщений:
• RS-202ТDm (RS-201TDm) – модуль передачи тревожных и информационных извещений о событиях на объекте по радиоканалу Lonta-202 (Lonta OPTIMA);
• GSM-PRO – модуль передачи тревожных сообщений по GSM-каналу;
• Риф-ЛВС – модуль передачи сообщений тревожных по локальной сети и интернету;
• Риф-Бастион – модуль передачи тревожных извещений по телефонным линиям методом частотного уплотнения. Работает в протоколе «Атлас-3», «Атлас-6», «Фобос-ТР».

Технические характеристики:
Информационная емкость: 2 шлейфа охранно-пожарной сигнализации
Тип шлейфов: с оконечным резистором 5,6 кОм
Напряжение в шлейфах: 12 В
Ток потребления в дежурном режиме в расчете на один ШС, не более: 2 мА
Время обнаружения нарушения шлейфа: более 350 мс
Параметры контактов реле ТРЕВОГА и ПОЖАР: 5 А 24 В / 1 А ~250 В
Параметры контактов реле НЕИСПРАВНОСТЬ: 1 А 24 В / 0,5 А ~125 В
Напряжение питания сети (переменный ток 50 Гц): 220 В +10/-15%
Напряжение резервного аккумулятора: 12 В
Номинальная емкость резервного аккумулятора: 7 Ач
Максимальная мощность, потребляемая от сети: 35 Вт
Средний ток потребления от аккумулятора: не более 220 мА, без учета потребления по
выходам +12T и + 12G и активных извещателей (при подключении активных извещателей ток
потребления ПКП от аккумулятора возрастает на удвоенную величину тока потребления извещателей и рассчитывается по формуле I=0,2А+2N*Iиз, где I – ток потребления, N – количество извещателей, Iиз – ток, потребляемый извещателем)
Диапазон рабочих температур: от минус 20 до плюс 40оС
Условия эксплуатации: закрытые неотапливаемые помещения, без конденсации влаги
Габаритные размеры: 245 х 194 х 85 мм
