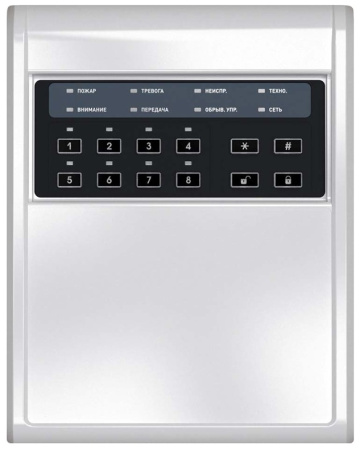

ППКОП Риф-ОП8 с передатчиком RS-202TDm

Преимущества комплекта Риф-ОП8 + 202TDm:

Встроенный блок питания и наличие места под АКБ 7Ач.
8 шлейфов ОПС с поддержкой охранной и пожарной логики (программируется)
Возможность выделения нескольких разделов (как в передатчиках 202ТХ8)
Возможность создания зависимых разделов
Мастер-код вместо мастер-ключа, удаления выбранного ключа пользователя
Возможность организации резервного канала связи с ПЦН (доп. GSM-модуль)
Программирование при помощи стандартного USB-miniUSB кабеля
Возможность самостоятельной смены и обновления прошивки

Описание РИФ-ОП8:
Прибор приемно-контрольный охранно-пожарный на 8 шлейфов «РИФ-ОП8» (далее – прибор) используется как охранный, пожарный, охранно-пожарный и предназначен для централизованной и автономной охраны зданий и сооружений: офисов, магазинов, банков, складских помещений, жилых домов, учреждений, предприятий от несанкционированных проникновений и пожаров.
Прибор обеспечивает:
• организацию до 8-ми независимых разделов охраны;
• прием информации по 8-ми шлейфам сигнализации (ШС) о проникновении, пожаре или неисправностях от охранных извещателей (ОИ), пожарных извещателей (ПИ) всех типов, а также датчиков инженерных систем – извещателей состояния (ИС);
• оповещение дежурного персонала о возникших событиях с помощью световых и звуковых сообщений на светодиодную панель, а также на выносные устройства оповещения и пульт централизованного наблюдения (ПЦН) посредством 3-х реле (НЕИСПРАВНОСТЬ, ТРЕВОГА, ПОЖАР).
Доступ к управлению прибора может (по желанию) ограничиваться электронными ключами доступа типа Touch Memory.
Имеется возможность подключения к прибору модулей для передачи тревожных сообщений:
• RS-202ТDm (RS-201TDm) – модуль передачи тревожных и информационных извещений о событиях на объекте по радиоканалу Lonta-202 (Lonta OPTIMA);
• GSM-PRO – модуль передачи тревожных сообщений по GSM-каналу;
• Риф-ЛВС – модуль передачи сообщений тревожных по локальной сети и интернету;
• Риф-Бастион – модуль передачи тревожных извещений по телефонным линиям методом частотного уплотнения. Работает в протоколе «Атлас-3», «Атлас-6», «Фобос-ТР».

Технические характеристики РИФ-ОП8:
Информационная емкость: 8 шлейфов охранно-пожарной сигнализации
Тип шлейфов: с оконечным резистором 5,6 кОм
Напряжение в шлейфах: 24 В
Ток потребления в дежурном режиме в расчете на один ШС, не более: 4 мА
Время обнаружения нарушения шлейфа: более 350 мс
Постановка-снятие: ключи Touch Memory фирмы Dallas (до 30 ключей)
Суммарный ток по выходам Сирена, Лампа и Питание извещателей не должен превышать:
в охранном режиме 300 мА
в пожарном режиме 100 мА
Параметры контактов реле ТРЕВОГА и ПОЖАР: 5 А 24 В / 1 А ~250 В
Параметры контактов реле НЕИСПРАВНОСТЬ: 1 А 24 В / 0,5 А ~125 В
Напряжение питания сети (переменный ток 50 Гц): 220 В +10/-15%
Напряжение резервного аккумулятора: 12 В
Номинальная емкость резервного аккумулятора: 7 Ач
Максимальная мощность, потребляемая от сети: 35 Вт
Средний ток потребления от аккумулятора: не более 220 мА без учета внешней сирены, светового оповещателя и активных извещателей (при подключении активных извещателей ток потребления ПКП от аккумулятора возрастает на удвоенную величину тока потребления извещателей и рассчитывается по формуле I=0,2А+2N*Iиз, где I – ток потребления, N – количество извещателей, Iиз – ток, потребляемый извещателем)
Диапазон рабочих температур: от минус 20 до плюс 40о
С Условия эксплуатации: закрытые неотапливаемые помещения, без конденсации влаги
Габаритные размеры: 245 х 194 х 85 мм

Описание RS-202ТDm:
Передатчик-коммуникатор «Риф Стринг RS-202ТDm» (далее – передатчик) входит в состав аппаратуры радиоканальной охранной сигнализации «Риф Стринг RS-202» и предназначен для подключения к прибору Риф-ОП8. Передатчик RS-202TDm имеет цифровой вход данных (СОМ-порт), на который подается информация от внешнего охранно-пожарного прибора. При тревоге, взятии под охрану, снятии с охраны или другом изменении состояния объекта внешнее устройство пересылает на передатчик информацию о произошедшем событии. Передатчик формирует радиосигнал о событии и отправляет его по эфиру в центр охраны. Далее для обозначения входной информации мы будем употреблять термин «событие», а для радиосигнала с передатчика – термин «извещение». Кроме извещений о событиях на объекте, передатчик периодически отправляет специальные контрольные извещения, которые используются оборудованием центра охраны для автоматического контроля связи. Значение интервала обнаружения потери связи устанавливается в
центре охраны, и может составлять от 4 до 20 минут зависимости от количества объектов в системе и качества связи.
Сертификаты соответствия № POCC.RU.ME96.H00104; № С-RU.ПБ16.В.00194.

Технические характеристики RS-202ТDm:
Рабочая частота: одна из 30 частотных литер в пределах полосы (433,92 ± 0,2%) МГц
ВНИМАНИЕ! Передатчик поставляется установленным на литеру 1. Перед использованием передатчика на другой литере её необходимо установить джамперными перемычками, как описано ниже.
Номинальная излучаемая мощность: 10 мВт
Выход на внешнюю антенну: под коаксиальный кабель 50 Ом
Типичная дальность связи: 5-20 км (в городе, с выносной антенной)
10-30 км (за городом, с выносной направленной антенной)
Автоматический контроль связи: 4-20 минут, устанавливается в центре охраны
Вход данных: СОМ-порт, уровень ТТЛ
Информационная емкость: определяется внешним оборудованием
Напряжение внешнего питания: от 9 до 15 В постоянного тока
Средний ток потребления в дежурном режиме: около 15 мА
Максимальный ток потребления: не более 200 мА
Диапазон рабочих температур: от -20 до +50°С
Условия эксплуатации: сухие закрытые помещения, без конденсации влаги
Габаритные размеры: 80 х 70 х 15 мм (без антенны)
