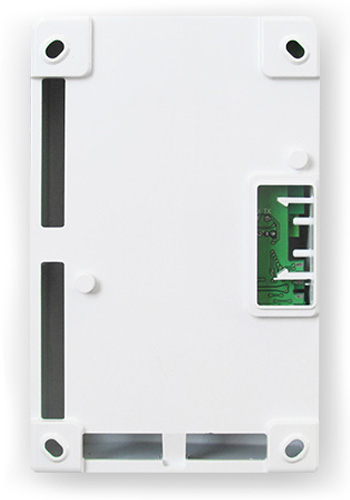

Астра-РИ-М РР радиорасширитель беспроводных зон ТЕКО

Назначение:
автономная работа:
прием и декодирование извещений от зарегистрированных извещателей системы Астра-РИ-М,
выдача извещений на встроенные релейные выходы и выход открытый коллектор,
выдача в двухпроводный интерфейс RS-485 для подключенных блоков расширения (индикации и реле);
расширитель беспроводных зон в составе системы с центральным ППКОП Астра серии Pro (Астра-712 Pro, Астра-812 Pro, Астра-8945 Pro);
ретранслятор (РТР) сигналов в составе системы Астра-РИ-М для увеличения дальности системы.

Особенности:

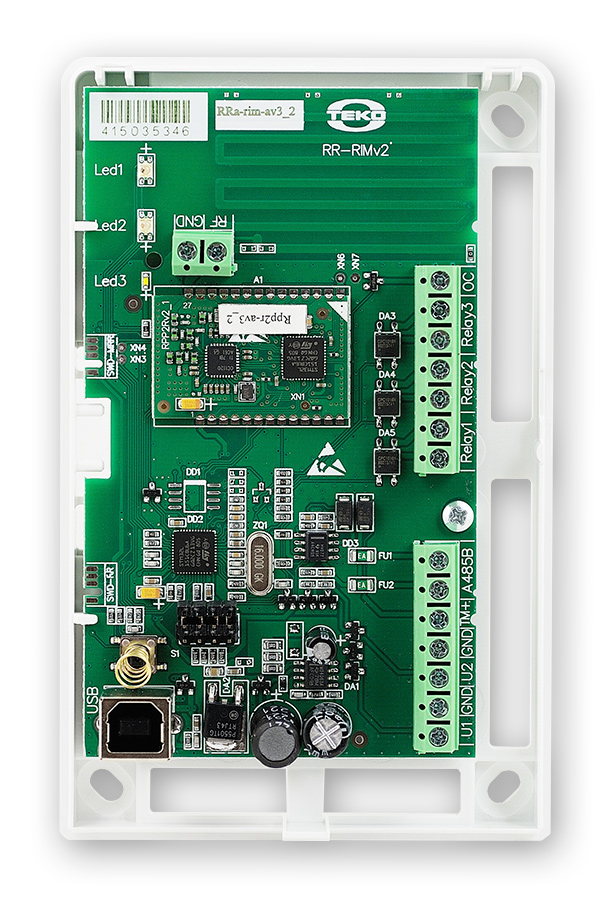

2 режима радиоканала, устанавливаемые перемычкой и кнопкой на плате РР либо через программу для компьютера Pconf-RR или ПКМ Астра Pro:
режим 1 обеспечивает работу с радиоканальными извещателями:
выпуска до декабря 2015 года,
выпуска с декабря 2015 года, но со снятой перемычкой Rmod,
Астра-361РК, Астра-3531, Астра-421РК2, Астра-4511РК2, РПД Астра-РИ
режим 2 обеспечивает работу с радиоканальными извещателями с оптимизированным радиоканалом выпуска с декабря 2015 года с установленной перемычкой на вилку Rmod;

3 основных режима работы:
автономный - заводский режим РР, версия программного обеспечения RRa-rim-av2_х,
системный - устанавливается сменой ПО на версию RRs_rim-av1_х с помощью программы для компьютера ПКМ Астра Pro,
ретранслятор (РТР) - режим устанавливается перемычкой и кнопкой на плате РР (и для автономного и для системного);

автономный режим обеспечивает:
регистрацию до 48 радиоустройств системы Астра-РИ-М разных типов,
регистрацию извещателей с помощью кнопки на плате РР либо через программу для компьютера Pconf-RR,
поддержку до 4-х РТР с одним уровнем ретрансляции,
регулировку времени контроля канала связи:
от 2 минут для режима 2,
10/20/40 минут для режима 1 (для радиоизвещателей исп.РК2 поддерживается выбор 5 минут),
смену частотной литеры РР с помощью перемычки и кнопки на плате РР либо через программу Pconf-RR,
программирование 3-х релейных выходов и 1 выхода типа «открытый коллектор» с помощью перемычек и программы Pconf-RR,
поддержка по цифровому интерфейсу RS-485 дополнительных блоков реле Астра-823/824 (общее количество до 6 шт.), блоков индикации Астра-863 исп. А/АР (общее количество 2 шт.),
выбор режима работы выхода ТМ: выдача кода в формате ключа Touch memory (ТМ) или режим переключателя (взят/снят), с помощью программы Pconf-RR,
формирование уникального кода ТМ для каждой кнопки управления брелока РПДК Астра-РИ-М;

системный режим обеспечивает:
работу в качестве расширителя беспроводных зон в составе системы с применением центрального ППКОП серии Pro (Астра-712 Pro, Астра-812 Pro, Астра-8945 Pro),
подключение до 4-х РР к центральному ППКОП серии Pro,
информационный обмен с ППКОП по интерфейсу RS-485,
регистрацию до 192 радиоустройств системы Астра-РИ-М разных типов (до 48 радиоустройств с применением Астра-712 Pro),
поддержку до 16 РТР (по 4 на каждый РР) с одним уровнем ретрансляции;

режим ретранслятора (РТР) обеспечивает:
ретрансляцию сигналов от 47 радиоустройств разных типов,
смену частотной литеры с помощью перемычки и кнопки на плате РР,
регистрацию извещателей с помощью кнопки на плате РР либо через программу для компьютера;

обеспечивается возможность сохранения и восстановления резервных копий памяти регистрации радиоустройств в РР, РТР через ПК (программы ПКМ Астра-Pro, Pconf-RR)
два входа питания (основной и резервный) по ГОСТ Р 53325;
интерфейс USB для связи с ПК;
не требуется получения разрешений на применение от органов государственной радиочастотной службы;

интеграция со сторонним оборудованием:
Лунь-11 mod.2 (СПИ «Орлан», ООО «Охрана и безопасность»),
МБД-02 (контроллер «Приток-А-КОП», Охранное бюро «Сократ»),
Аларм-12 (АСОС «Алеся», ЗАО НТ «Аларм»).

Основные данные:
Тактика работы выходов РР в заводских настройках:
реле 1 (Relay1) / реле 2 (Relay2) отображают состояние тревоги всех зарегистрированных радиоканальных извещателей по тактике «круглосуточная охрана»:
замкнуты при отсутствии тревожных извещений от радиоканальных извещателей зарегистрированных в память РР,
разомкнуты при получении тревожного извещения;

реле 3 (Relay 3) отображает все неисправности (кроме «Вскрытия») радиоканальных извещателей, зарегистрированных в память РР:
замкнут при отсутствии извещений «Нет Связи», «Блокирование радиоканала», «Неисправность» от извещателей,
разомкнут в случае возникновения данных событий;

выход типа «открытый коллектор» (ОС) отображает состояние корпуса всех радиоканальных извещателей, зарегистрированных в память РР:
включен (замкнут) при отсутствии события «Вскрытие» от извещателей,
выключен (разомкнут) в случае возникновения данного события.

Характеристики:
Рабочие частоты:
литера 1: 433, 42 МГц
литера 3: 434, 42 МГц

Радиус действия радиоканала на открытой местности, не менее:
для извещателей: 300 м
для КТС: 1000 м
для РПДК: 1000 м
для РТР: 1500 м
для РПД Астра-РИ: 2000 м
мощность МРР в режиме передачи, не более: 10 мВт
напряжение питания: от 10 до 28 В
ток потребления при напряжении 12 В, не более: 100 мА
ток потребления при напряжении 24 В, не более: 80 мА
время технической готовности, не более: 60 с
длина линии интерфейса RS-485 при условии применения кабеля типов КСВ-0,52/КСПВГ 0,2-0,5/УТП-5: до 1000 м
габаритные размеры: 136х86х38 мм

Условия эксплуатации:
температура: от -10 до +55°С
относительная влажность воздуха без конденсации влаги    до 98% при +40°С
степень защиты оболочкой; IP20

Информативность:

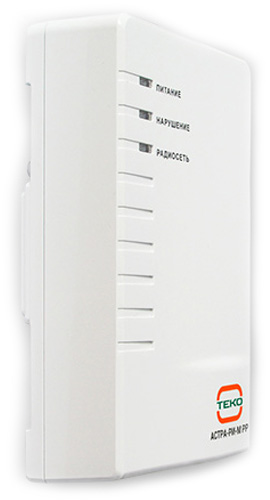

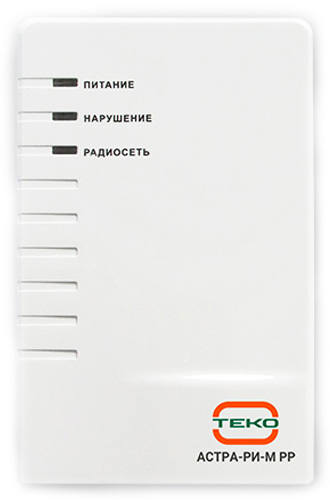

3 трехцветных индикатора:
индикатор «ПИТАНИЕ» – состояние питания,
индикатор «НАРУШЕНИЕ» - собственное состояние расширителя, включая состояние зарегистрированных в нем устройств,
индикатор «РАДИОСЕТЬ» - передача/прием информации в радиосети;
«А 485 В» - вход/выход интерфейса проводной связи RS-485;

4 универсальных программируемых выхода:
«Relay 1» - «Relay 3» – обеспечивают коммутацию нагрузки не более 0,1 А/100 В,
«OC» – «открытый коллектор», обеспечивает коммутацию нагрузки не более 0,5 А/27 В
