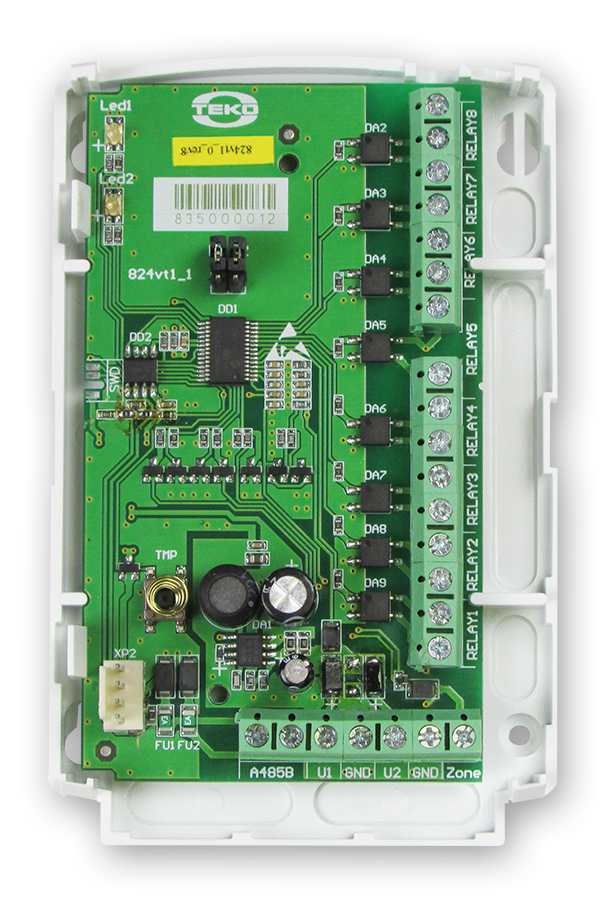

Астра-824 (new) блок сигнальных реле

Работа в составе системы с центральным ППКОП серии Pro (Астра-712 Pro, Астра-812 Pro, Астра-8945 Pro)* или автономным радиорасширителем РР Астра-РИ-М;
выдача извещений на релейные выходы (цепи управления) по командам ППКОП или РР.
* Начиная с версий ПО 3_0.

Особенности:
8 сигнальных реле с группами контактов на размыкание;
выходы управляются по тактикам типовых режимов, выбираемых при настройке центрального управляющего устройства;
два светодиодных индикатора:
состояния основного и резервного питания,
состояние связи с центральным управляющим устройством с учетом собственного вскрытия.

Основные данные:
цифровой интерфейс стандарта EIA RS-485 для обеспечения проводной связи между блоком реле и управляющим устройством (ППКОП* или РР Астра-РИ-М автономным).
Основные технические показатели интерфейса:
- поддержка до 250-ти устройств на линии связи со стороны ППКОП*,
- поддержка до 6-ти устройств на линии связи со стороны РР Астра-РИ-М,
- скорость в линии 9,6 кбит/с;
при работе с ППКОП*:
- каждому выходу блока присваивается системный номер при настройке ППКОП;
- управление выходом обеспечивается при условии его привязки к логическим разделам;
- поддерживаются 6 стандартных режимов работы выходов по выбору в настройках ППКОП: «ПЦН тревога», «Контрольная лампа», «ПЦН контрольный», «Звуковой», «Тревога», «Исполнительный», «Нарушение»;
- при обрыве и коротком замыкании цепей управления выдается извещение “нарушение”. Адресом источника такого извещения является назначенный системный номер выхода;
- обработка информации о контролируемых цепях обеспечивается в логических разделах ППКОП типа “технологический”,
- программирование выходов производится с помощью программного комплекса мониторинга ПКМ Астра Pro*;
при работе с РР Астра-РИ-М автономным:
- каждому выходу блока присваивается системный номер при настройке РР;
- управление выходом обеспечивается при условии его привязки к радиоканальным извещателям системы Астра-РИ-М,
- программирование выходов производится с помощью программы Pconf-RR.
* Начиная с версии ПО 3_0.

Технические данные:
напряжение питания:    10÷27 В
Ток потребления, не более:
- при питании от напряжения 12 В:    100 мА
- при питании от напряжения 27 В:    50 мА
максимальное коммутируемое напряжение:    100 В
максимальный коммутируемый ток:    0,1 А
дальность проводной линии связи интерфейса RS-485 при условии применения кабеля класса КСПВГ 0,2:    1000 м
габаритные размеры:    120,5х79х30,5 мм

Условия эксплуатации:
- температура:    от -30 до +55°С
- относительная влажность воздуха без конденсации влаги    до 93%: при +40°С
- степень защиты оболочкой:    IP41

Информативность:
"питание норма"
"неисправность основного питания"
"неисправность резервного питания"
"неисправность питания"
"смена ПО"
"вскрытие"
"восстановление вскрытия"
"не зарегистрирован в УУ"
"интерфейс норма"
"неисправность интерфейса"
