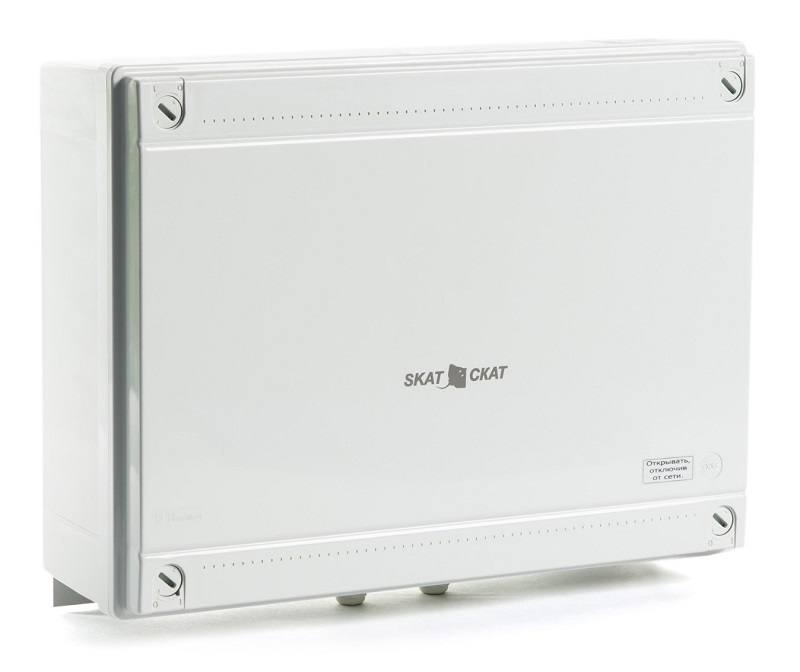

SKAT-V.24/220AC источник бесперебойного питания

Источник питания «SKAT-V.24/220AC» предназначен для обеспечения бесперебойным электропитанием систем охранно-пожарной и периметральной сигнализации, систем видеонаблюдения и других потребителей с номинальным напряжением питания 24 В и 220 В переменного тока.
Источник имеет герметичное исполнение и предназначен для использования на открытом воздухе. Защита аккумуляторов от глубокого разряда.

Источник обеспечивает:
питание нагрузок напряжением согласно п.п. 1 и 2 "Технических характеристик";
автоматический переход на резервное питание от аккумуляторной батареи (далее по тексту АКБ) при отключении электрической сети;
передачу извещения о переходе на резерв при отключении сети посредством выхода «открытый коллектор» (ОК);
передачу извещения о разряде АКБ при снижении напряжения на ней ниже 22 В посредством выхода «открытый коллектор» (ОК);
защиту нагрузки потребителя от случайного, неконтролируемого повышения напряжения на выходе при возникновении неисправностей в источнике;
защиту от переполюсовки АКБ посредством плавкого предохранителя;
защиту от короткого замыкания (КЗ) в нагрузке:
в режиме работы от сети — отключаемую, посредством плавкого предохранителя;
в режиме резерва — электронную, с восстановлением нормального режима работы после устранения КЗ;
оптимальный заряд АКБ при наличии напряжения сети;
температурную компенсацию напряжения заряда АКБ; *
защиту АКБ от глубокого разряда;
индикацию наличия напряжения сети и выходного напряжения, посредством светодиодных индикаторов, «СЕТЬ» и «ВЫХОД» соответственно.

* При использовании термодатчика (в комплект поставки не входит).

Характеристики:
Переменное выходное напряжение на 24 В выходе, В:
При наличии напряжения сети: 24,0...26,7 *
При отсутствии напряжения сети (резервный режим): 24,0...26,7

Переменное выходное напряжение на 220 В выходе, В:
При наличии напряжения сети: 220 *
При отсутствии напряжения сети (резервный режим): 187...235

Тип выходного напряжения в резервном режиме: Меандр
Сумарная мощность нагрузки выходов 24 В и 220 В номинальная, ВА: 120
Сумарная мощность нагрузки выходов 24 В и 220 В максимальная, в течение 30 мин, ВА: 150
Сумарная мощность нагрузки выходов 24 В и 220 В максимальная, в течение 1 сек., ВА: 200
Сумарная мощность нагрузки выходов 24 В и 220 В минимальная, ВА: 20
Напряжение на аккумуляторе, при котором происходит автоматическое отключение нагрузки, В: 20,0...21,0
Величина температурной компенсации напряжения заряда АКБ: -40 мВ/°С **
Напряжение питающей сети: 187…242 В
Ток потребления от аккумулятора в резервном режиме, А, не более: 10
Ток потребления от АКБ в режиме отключения по разряду, мА, не более: 30
Напряжение заряда АКБ, В: 27,3...27,7

Характеристики информационных выходов «ОК1» и «ОК2»:
Тип: открытый коллектор
Допустимый диапазон напряжений, В: 5...35
Допустимый ток, не более, А: 0,15

Характеристики выхода «Устройство обогрева АКБ»:
Нестабилизированное постоянное выходное напряжение, В: 25...38
Допустимый ток, А, не более: 1,4

Рекомендуемая емкость аккумулятора, Ач: 7—12
Количество аккумуляторов, шт: 2
Тип аккумулятора: свинцово-кислотный необслуживаемый аккумулятор номинальным напряжением 12 В
Рабочие условия эксплуатации: Температура окружающей среды от -40 до +40 °С, относительная влажность воздуха не более 90 % при температуре 25 °С, отсутствие в воздухе токопроводящей пыли и агрессивных веществ (паров кислот, щелочей и т.п.)
Габаритные размеры, мм, не более: 418х335х140
Масса нетто, кг, не более: 4,95

* При номинальном напряжении в сети 220 В.
** Температурная компенсация напряжения заряда АКБ увеличивает его срок службы до 20 %.
