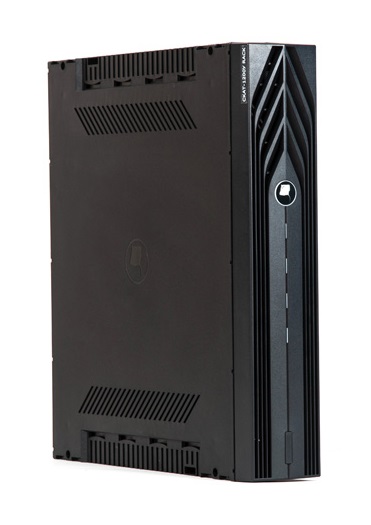

СКАТ-1200У Rack источник вторичного электропитания резервированный

СКАТ-1200У RACK предназначен для обеспечения резервированным питанием систем охранно-пожарной сигнализации, систем видеонаблюдения и других потребителей с номинальным напряжением питания 12 В постоянного тока и токами потребления до 6,0 А, а также резервного электропитания устройств с токами потребления до 7,0 А.

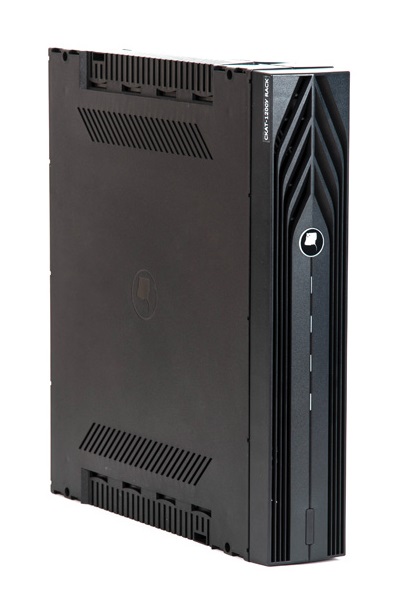

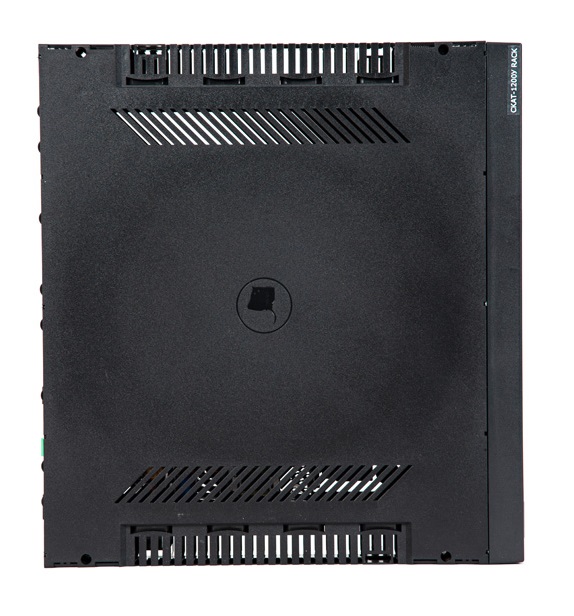

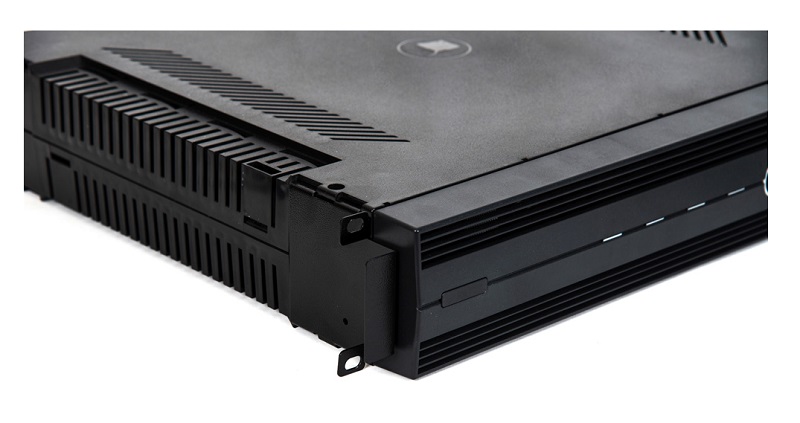

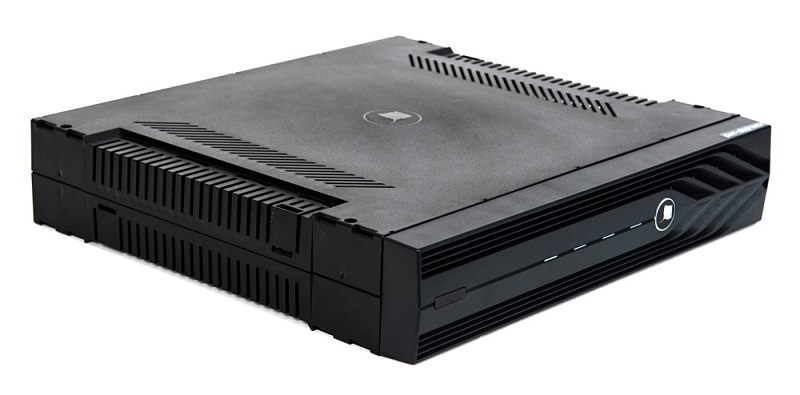

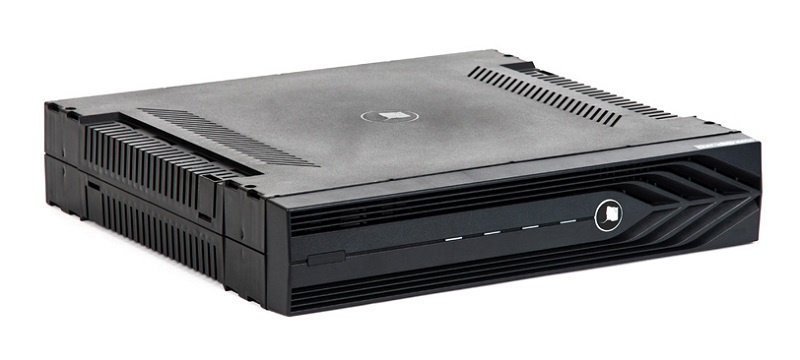

ИБП СКАТ-1200У RACK выполнен в корпусе высотой 2U и предназначен для установки в стойки или шкафы 19".

Особенности СКАТ-1200У RACK:

питание нагрузки стабилизированным напряжением согласно п.2 таблицы в режиме «ОСНОВНОЙ» (при наличии сетевого напряжения) и в режиме «РЕЗЕРВ» (в отсутствии сетевого напряжения);
автоматический переход на резервное питание от внешней или внутренней аккумуляторной батареи при отключении электрической сети, режим «РЕЗЕРВ»;
оптимальный заряд АКБ при напряжении сети в диапазоне, указанном в п.1 таблицы;
защита от кратковременного короткого замыкания на выходе с отключением выходного напряжения;
автоматическое восстановление выходного напряжения после устранения причины короткого замыкания;
защита изделия и нагрузки от неправильного подключения (переполюсовки) клемм АКБ;
защита от короткого замыкания клемм АКБ;
защита АКБ от глубокого разряда в режиме «РЕЗЕРВ» путем отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п.7 таблицы;

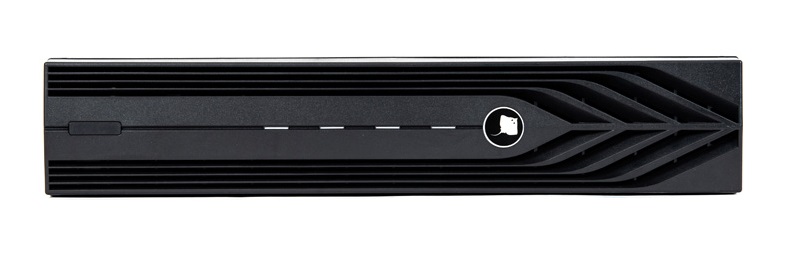

светодиодная индикация наличия напряжения электрической сети: «СЕТЬ»;
светодиодная индикация процесса заряда АКБ: «АКБ»;
светодиодная индикация наличия напряжения выхода: «ВЫХОД»;
светодиодная индикация выполнения процесса «Холодный пуск»: «ХОЛОДНЫЙ ПУСК»;
светодиодная индикация наличия питающих напряжений (от сети и/или АКБ): «SKAT»;

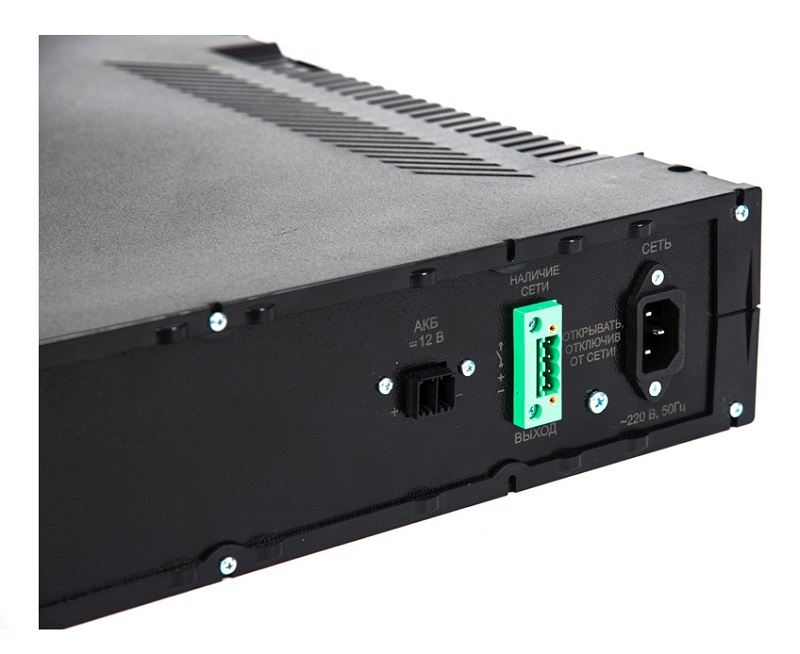

выдача информационного сообщения в формате «СУХОЙ КОНТАКТ» о наличии напряжения сетевого электропитания на входе изделия: клеммы «НАЛИЧИЕ СЕТИ» замкнуты;
защита питающей сети от короткого замыкания в изделии посредством плавкого предохранителя;
возможность включения выходного напряжения при отсутствии сетевого напряжения и наличии исправной и заряженной АКБ (кнопка «ХОЛОДНЫЙ ПУСК»).

Технические характеристики СКАТ-1200У RACK:
1    Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В    170…250
2    Выходное напряжение постоянного тока, В     при наличии напряжения сети 220 В, режим «ОСНОВНОЙ»    13…14
при отсутствии напряжения сети 220 В, режим «РЕЗЕРВ»    9,5…12,6
3    Напряжение заряда АКБ при наличии сетевого напряжения     13,5…13,9
4    Ток заряда АКБ, А    0,75…1,2
5    Номинальный ток нагрузки, A, не более    при наличии сети 220 В, режим «ОСНОВНОЙ»    6,0*
от АКБ, режим «РЕЗЕРВ»    7,0
6    Максимальный ток нагрузки в режиме «ОСНОВНОЙ» кратковременно (10 сек.), А, не более    7,0
    ВНИМАНИЕ!При наличии сети длительное потребление тока более 6,0 А недопустимо
7    Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В    10,5…11
    ВНИМАНИЕ!Устройство защиты АКБ от глубокого разряда ограничивает степень разряда АКБ. ИЗДЕЛИЕ ОТКЛЮЧИТ НАГРУЗКУ АВТОМАТИЧЕСКИ
8    Величина напряжения пульсаций (от пика до пика) выходного напряжения, мВ, не более    70
9    Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более    10,5
10    Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, мА, не более    100
11    Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
12    Рекомендуемая ёмкость АКБ, Ач    внутренняя АКБ, шт. х Ач    1х17 или 2х17
внешняя АКБ, шт. х Ач    1х7—1х40
13    Количество АКБ, шт.    1 или 2
14    Характеристика информационного выхода «НАЛИЧИЕ СЕТИ» (при наличии сетевого напряжения клеммы замкнуты, в противном случае – разомкнуты)    напряжение, В, не более    60
ток, мА, не более:    60
15    Сечение провода, зажимаемого в клеммах колодок, мм2:    2,5
16    Габаритные размеры ШхГхВ, не более, мм     без упаковки: 446х414х88***
в упаковке    525х455х97
17    Масса, НЕТТО (БРУТТО), кг, не более: 2,5 (3,9)
18    Диапазон рабочих температур,: °С    -10…+40
19    Относительная влажность воздуха при 25 °С, %, не более    95
    ВНИМАНИЕ! Не допускается наличия в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)
20    Степень защиты оболочкой по ГОСТ 14254-2015:    IP20
* При полностью заряженной АКБ.
** Значение тока заряда АКБ не должно превышать 25% от значения номинальной ёмкости АКБ, поэтому для исключения «перезарядки» и термического повреждения АКБ не рекомендуется использовать аккумуляторные батареи ёмкостью менее, чем указано в таблице п.12.
*** Размер без кронштейнов.
