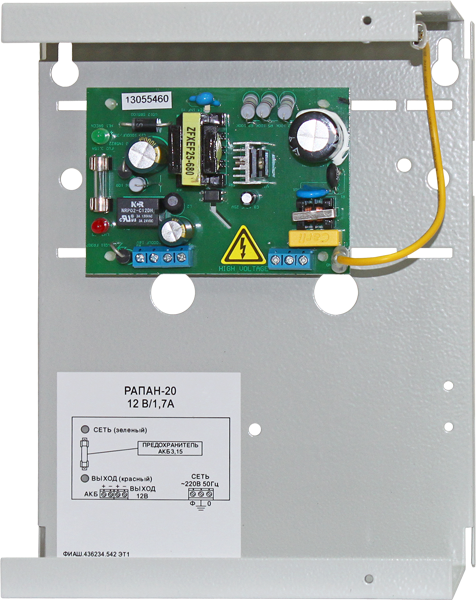

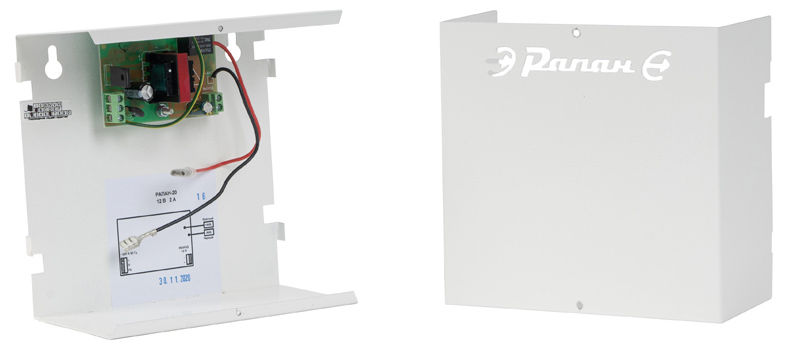

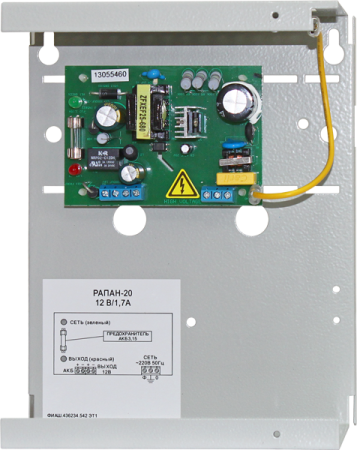

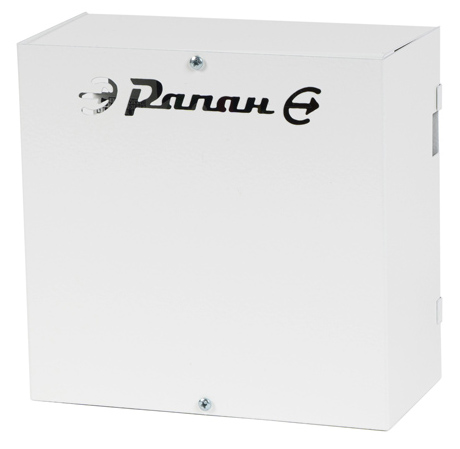

ББП Рапан-20 источник вторичного электропитания резервированный

Передовые технологии и опыт собраны в одном приборе.
Современные узлы импульсной схемотехники с высокой степенью интеграции обеспечивают за счёт быстродействия высокую надёжность и безопасность в любых режимах работы.
Применение программируемого PIC-контроллера позволяет реализовать сложные алгоритмы контроля входных и выходных параметров, добиться поддержания высокой точности и стабильности выходных характеристик. Использование технологии поверхностного монтажа значительно снижает энергопотребление, повышает надежность и КПД.
Высокоэффективный преобразователь AC/DC, реализованный по передовой топологии FLYBACK, обеспечивает надежное и качественное питание нагрузки в широком диапазоне сетевого напряжения с уровнем пульсации выходного напряжения не более 30—50 мВ. Алгоритм поцикловой защиты, используемый в своих устройствах ведущими фирмами мира, обеспечивает удивительную живучесть AC/DC преобразователя.
Интеллектуальная система обслуживания АКБ непрерывно производит мониторинг параметров батареи, оценивает её исправность. Применение передовых алгоритмов позволяет качественно провести заряд АКБ, предотвратить преждевременную порчу батареи глубоким разрядом, а также — сформировать световые и логические сигналы для своевременного информирования о неисправности или отключении батареи.
Многоступенчатая адаптивная система защиты выхода позволяет надежно защитить прибор от долговременного аварийного замыкания выходных клемм и перегрузки. При этом, в отличие от простых систем защиты, обеспечивается надежный запуск «тяжелых» нагрузок без ограничения по емкости и индуктивности
Экономичные источники бесперебойного питания серии «РАПАН» предназначен для электропитания РЭА номинальным напряжением 12 В.
Область применения источника — обеспечение бесперебойного питания систем охранно-пожарной сигнализации, видеонаблюдения и других устройств.

Технические характеристики:
1.    Напряжение питающей сети ~220 В, частотой 50±1 Гц с пределами изменения, В: 187…242
2. Выходное напряжение постоянного тока, В
  -при наличии напряжения сети ~220 В, режим «ОСНОВНОЙ»:    12,4…13,9
  -при отсутствии напряжения сети ~220 В, режим «РЕЗЕРВ»: 10,1…13,6
3. Номинальный ток нагрузки, А:    1,7
4. Максимальный ток нагрузки в режиме «ОСНОВНОЙ» при отсутствии АКБ кратковременно (не более 10 мин.), А:    2
5. Максимальный ток нагрузки в режиме «ОСНОВНОЙ» при наличии АКБ кратковременно (не более 5 сек.), А:    2
6. Максимальный ток нагрузки в режиме «РЕЗЕРВ», А:     2
7. Ток заряда АКБ, А, не более:    0,18
8. Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки
для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В: 10,5…11,1
9. Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более: 30
10. Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более: 5
11. Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением:  12 В
12. Рекомендуемая ёмкость АКБ, Ач:  4,5—7
13. Количество АКБ, шт.:    1
14. Сечение провода, зажимаемого в клеммах колодок, мм2, не более: 1,5

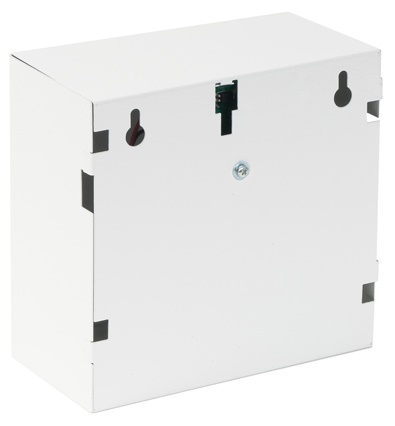

15. Габаритные размеры ШхГхВ, не более, мм
  -без упаковки: 158х150х82
в упаковке: 165х155х85
16. Масса, НЕТТО (БРУТТО), кг, не более:    0,3 (0,4)
17. Диапазон рабочих температур, °С: -10…+40
18. Относительная влажность воздуха при 25 °С, %, не более: 90
19. Степень защиты оболочкой по ГОСТ 14254-96: IP20
