EX22 преобразователь для подключения пожарных извещателей

Назначение:

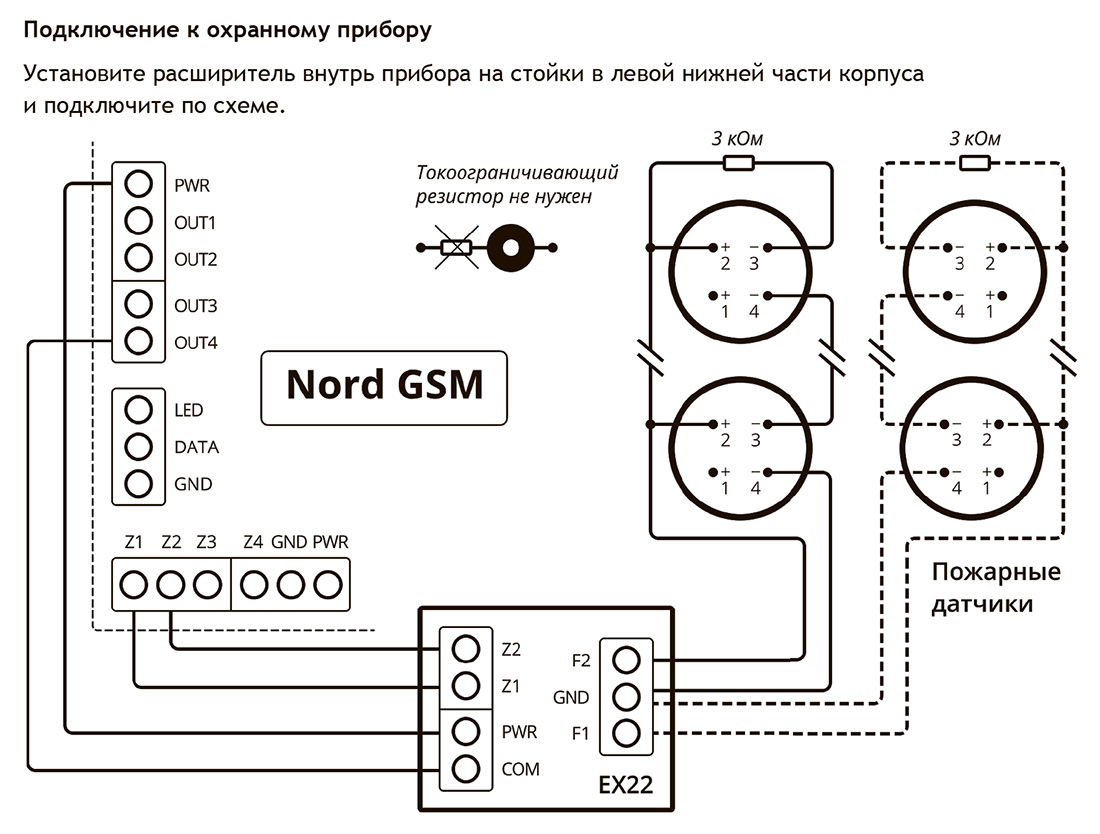

Расширитель числа проводных шлейфов EX22 предназначен для установки в охранные приборы "Nord GSM" и "Nord WRL" для подключения к ним двухпроводных пожарных извещателей "ИП212-3СУ", "ИП212-3СМ", "ИП212-41М", "ИП212-44", "ИП2121-45", "ИП212-46", "ИП212-66", "ИП212-95", "ИП212-141", "ИП212-141М" и им подобных дымовых; "ИП101-1А-А1" и ему подобных тепловых.
При полдключении пожарных извещателей установка дополнительных токоограничивающих резисторов не требуется. Изделия отправляет на охранный прибор извещения о пожаре, норме, обрыве и коротком замыкании.

Технические характеристики:
Номинальное сопротивление оконечного резистора пожарного шлейфа: 3,0 ± 0,15 кОм
Максимально допустимое суммарное сопротивление двух проводов каждого пожарного шлейфа: 100 Ом
Минимально допустимое сопротивление утечки между двумя проводами каждого пожарного шлейфа, а также между каждым из проводов шлейфа и "зкмлей": 50 кОм
Максимальное число пожарных извещателей (с током потребления в состоянии "Норма" не более 100 мкА), включаемых в пожарный шлейф, при котором различаются состояния "Норма" и "Пожар": 20 шт.
Максимально возможный ток в короткозамкнутом пожарном шлейфе: 33 мА
Максимальный ток, протекающий через извещатель, находящийся в сработанном состоянии: 15 мА
Диапазон рабочих температур: -30...+50°C
Габаритные размеры: 43х39х15 мм
Масса: 50 г

Комплектация:
Расширитель "EX22": 1 шт.
Комплект крепежных изделий: 1 шт.
Резистор выводной 0,25 Вт (0,16 Вт) * 3,0 кОм ± 5%: 2 шт.
Паспорт: 1 шт.
Упаковка: 1 шт.
