Портал-Р кодонаборная радиоканальная панель

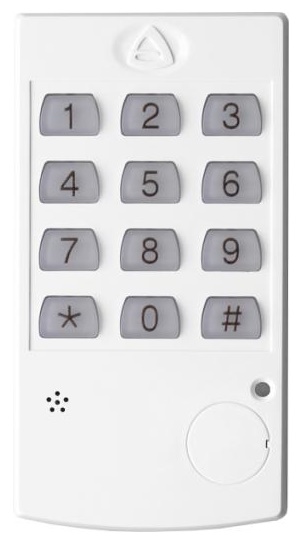

Кодонаборная радиоканальная панель «ПОРТАЛ-Р» ВС.425513.055 (в дальнейшем – КП или панель) предназначена для работы в качестве устройства управления прибора приемно-контрольного охранно-пожарного адресного радиоканального семейства «ВС-ПК ВЕКТОР» (в дальнейшем – прибор).
Для удаленного управления прибором панель принимает введенную пользователем комбинацию цифр - код пользователя или пароль, которая набирается последовательным нажатием четырёх цифровых кнопок. Затем нажимается кнопка «#» и кнопка с номером отправляемой по радиоканалу команды:

«1» – "Постановка зон на охрану",
«2» – "Снятие зон с охраны",
«3» – "Тревога",
«4» – "Включить/выключить реле 1" *,
«5» – "Выключить на 3 сек. реле 2" *,
«6» – "Запрос состояния зон".
*При настройках прибора, разрешающих управ- ление реле с помощью брелка или КП.

Особенности
- Панель позволяет подключать внешнюю проводную кнопку, по нажатию которой КП формирует команду «5» - «Выключить на 3 сек. Реле 2». Это решение может использоваться, например, для открывания двери изнутри помещения, если для - управления питанием электромагнитного замка используется реле 2 прибора.
- Проводная кнопка в комплект поставки не входит.
- Питание КП осуществляется от встроенной батареи питания. Длительность работы кнопки от батареи определяется частотой ее использования.
- КП формирует извещения о разряде батареи питания, о вскрытии корпуса и передает их в прибор.
- Передача информации в прибор производится по защищенному радиоканалу.

Технические характеристики:
Мощность излучения радиоканала, не более, мВт    10
Напряжение питания КП, В    от 2,55 до 3,3
Максимальная дальность связи с прибором на открытой местности    550 м
Степень защиты, не менее    IP40
Диапазон рабочих температур    от минус 30 до 55 °С
Масса (без батареи питания), не более, кг    0,07
Габаритные размеры, не более    63x118x20 мм
Срок службы, не менее    10 лет.
