Астра-БРА блок реле проводной адресный ТЕКО; передача в ППКУП Астра-812 Pro или Астра-8945 Pro, управляется только одним; работа в 2-х режимах ( "Клапан"/ "Блок реле"); программирование режимов работы из меню «Модуля настройки» ПКМ Астра Pro; контроль нагрузки реле на обрыв; -10 до +55°С; IP30; 216×135×39 мм.
Подробности
3 321 руб./шт
Нет в наличии
Цена по запросу
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз - бесплатно; перемещение между филиалами - бесплатно; до терминала ТК довезём - бесплатно.
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Особенности
работа в адресной линии связи (АЛС), формируемой расширителем проводным адресным (РПА);
возможность управления заслонкой противопожарных клапанов типов: электро-механический с возвратной пружиной, реверсивный, электромагнитный по команде ППКОП, полученной по АЛС;
контроль нагрузки реле на обрыв и на КЗ и передача в ППКУП информации о целостности линии нагрузки;
контроль положения клапана по концевикам;

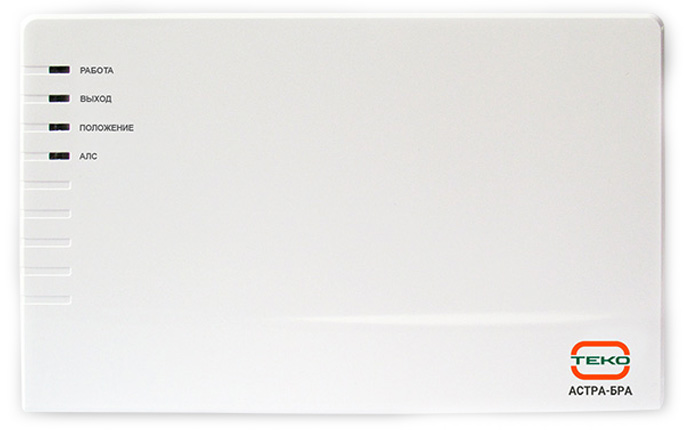

световая индикация работы БРА, состояния клапана, выходов и АЛС;
тест клапана;
работа в одном из двух режимов:
режим «Клапан», при котором БРА реализует специальные алгоритмы управления клапанами,
режим «Блок реле», при котором БРА обеспечивает работу одного релейного выхода с контролем цепи нагрузки;
в обоих режимах работа с контролем или без контроля целостности цепей нагрузки (в зависимости от настройки).
Основные данные:
источником извещений для БРА являются разделы ППКУП;
БРА может управляться только одним ППКУП;
БРА обеспечивает программирование режимов работы из меню «Модуля настройки» ПКМ Астра Pro;
электропитание БРА (сигнальной части) осуществляется от линии питания АЛС (клеммы «+» и «-»), силовой части (L1, N, L2) – от сети 220 В;
электропитание силовой части БРА (реле, ШС) осуществляется от основного (клеммы L1, N) и резервного (клеммы L2, N) источников питания напряжением 220 В. При отсутствии основного питания БРА автоматически переходит на резервное; при восстановлении основного питания - переключается на основное питание.
ВНИМАНИЕ!
НА ВХОДЫ L1 и L2 МОЖЕТ ПОДАВАТЬСЯ ТОЛЬКО ОДНА И ТА ЖЕ ФАЗА! ПОДАЧА РАЗНЫХ ФАЗ ЗАПРЕЩЕНА!
Технические данные
Напряжение питания:
- силовой части от 187 до 242 В
- сигнальной части (от АЛС) от 6,0 до 27,6 В
(силовая и сигнальная части гальванически развязаны)
Ток потребления, не более:
- от 220 В 20 мА
- от АЛС 0,5 мА
мощность потребления от сети 220 В (без учета потребления клапана), не более 5 Вт
длина кабеля интерфейса АЛС от БРА к РПА, не более 1000 м
Характеристики реле (в режиме "Блок реле") (клеммы РАБ и Nкл):
- максимальное коммутируемое напряжение 250 В
- максимальный коммутируемый ток при напряжении 250 В 1 А
- минимальный коммутируемый ток (для реле в режиме с контролем целостности цепи нагрузки) 0,6 А

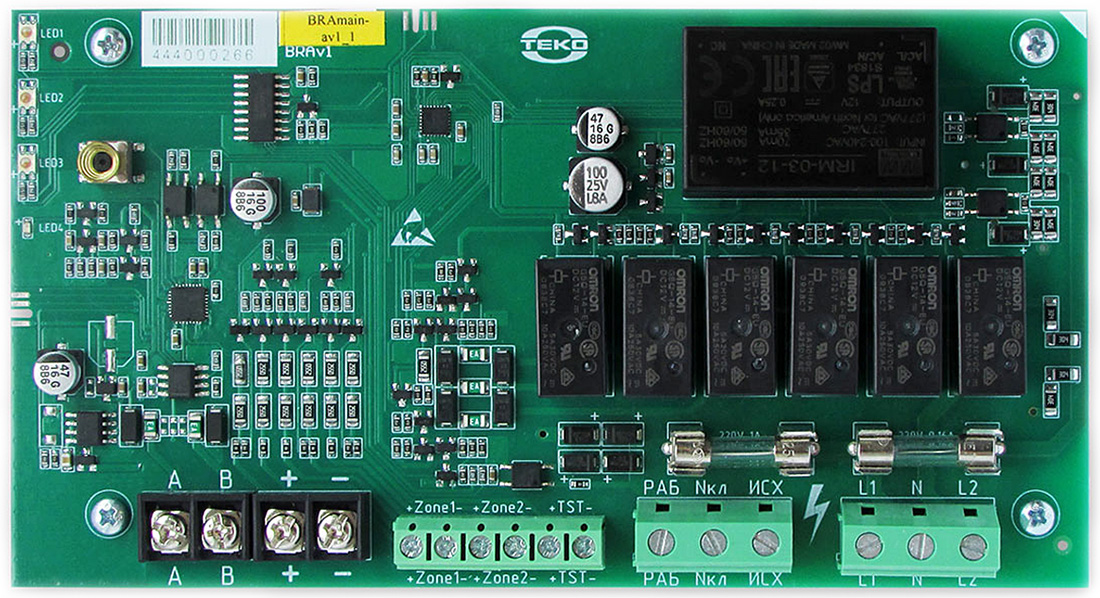

Характеристики ШС (клеммы +Zone1- , +Zone2-, +TST-):
- напряжение в дежурном режиме от 8,5 до 14 В
- действующее значение напряжения пульсаций на клеммах ШС, не более 50 мВ
- ток короткого замыкания ШС, не более 20 мА
- время интегрирования ШС 300±30 мс
- сопротивление проводов ШС (без учета выносного элемента), не более 150 Ом
- сопротивление утечки между проводами ШС или каждым проводом и «Землей», не менее 50 кОм
время технической готовности, не более 10 с
габаритные размеры, не более 216×135×39 мм
Условия эксплуатации:
- температура от -10 до +55°С
- относительная влажность воздуха без конденсации влаги до 93% при +40°С
- степень защиты оболочкой IP30
работа в адресной линии связи (АЛС), формируемой расширителем проводным адресным (РПА);
возможность управления заслонкой противопожарных клапанов типов: электро-механический с возвратной пружиной, реверсивный, электромагнитный по команде ППКОП, полученной по АЛС;
контроль нагрузки реле на обрыв и на КЗ и передача в ППКУП информации о целостности линии нагрузки;
контроль положения клапана по концевикам;
световая индикация работы БРА, состояния клапана, выходов и АЛС;
тест клапана;
работа в одном из двух режимов:
режим «Клапан», при котором БРА реализует специальные алгоритмы управления клапанами,
режим «Блок реле», при котором БРА обеспечивает работу одного релейного выхода с контролем цепи нагрузки;
в обоих режимах работа с контролем или без контроля целостности цепей нагрузки (в зависимости от настройки).
Основные данные:
источником извещений для БРА являются разделы ППКУП;
БРА может управляться только одним ППКУП;
БРА обеспечивает программирование режимов работы из меню «Модуля настройки» ПКМ Астра Pro;
электропитание БРА (сигнальной части) осуществляется от линии питания АЛС (клеммы «+» и «-»), силовой части (L1, N, L2) – от сети 220 В;
электропитание силовой части БРА (реле, ШС) осуществляется от основного (клеммы L1, N) и резервного (клеммы L2, N) источников питания напряжением 220 В. При отсутствии основного питания БРА автоматически переходит на резервное; при восстановлении основного питания - переключается на основное питание.
ВНИМАНИЕ!
НА ВХОДЫ L1 и L2 МОЖЕТ ПОДАВАТЬСЯ ТОЛЬКО ОДНА И ТА ЖЕ ФАЗА! ПОДАЧА РАЗНЫХ ФАЗ ЗАПРЕЩЕНА!
Технические данные
Напряжение питания:
- силовой части от 187 до 242 В
- сигнальной части (от АЛС) от 6,0 до 27,6 В
(силовая и сигнальная части гальванически развязаны)
Ток потребления, не более:
- от 220 В 20 мА
- от АЛС 0,5 мА
мощность потребления от сети 220 В (без учета потребления клапана), не более 5 Вт
длина кабеля интерфейса АЛС от БРА к РПА, не более 1000 м
Характеристики реле (в режиме "Блок реле") (клеммы РАБ и Nкл):
- максимальное коммутируемое напряжение 250 В
- максимальный коммутируемый ток при напряжении 250 В 1 А
- минимальный коммутируемый ток (для реле в режиме с контролем целостности цепи нагрузки) 0,6 А
Характеристики ШС (клеммы +Zone1- , +Zone2-, +TST-):
- напряжение в дежурном режиме от 8,5 до 14 В
- действующее значение напряжения пульсаций на клеммах ШС, не более 50 мВ
- ток короткого замыкания ШС, не более 20 мА
- время интегрирования ШС 300±30 мс
- сопротивление проводов ШС (без учета выносного элемента), не более 150 Ом
- сопротивление утечки между проводами ШС или каждым проводом и «Землей», не менее 50 кОм
время технической готовности, не более 10 с
габаритные размеры, не более 216×135×39 мм
Условия эксплуатации:
- температура от -10 до +55°С
- относительная влажность воздуха без конденсации влаги до 93% при +40°С
- степень защиты оболочкой IP30
Бренд
|
ТЕКО |
Габариты: длина (см)
|
13.5 |
Габариты: ширина (см)
|
21.6 |
Габариты: высота (см)
|
3.9 |
Габариты: вес (кг)
|
0.35 |
