МС-1 прот. R1 модуль сопряжения

Модуль сопряжения МС-1 представляет собой цифровое электронное устройство и предназначен для сопряжения адресных приемно-контрольных приборов, блоков индикации и пультов дистанционного управления с компьютером.

Модуль сопряжения МС-1 обеспечивает:

подключение объединенных по интерфейсу RS-485 адресных приемно-контрольных приборов к USB порту компьютера для управления и мониторинга системы;
подключение к компьютеру системы с перекрестными связями между адресными приемно-контрольными приборами, находящимися в одной сети RS-485;
светодиодную индикацию наличия связи приборов с компьютером.
Время технической готовности МС к работе после подключения – не более 1 секунды.

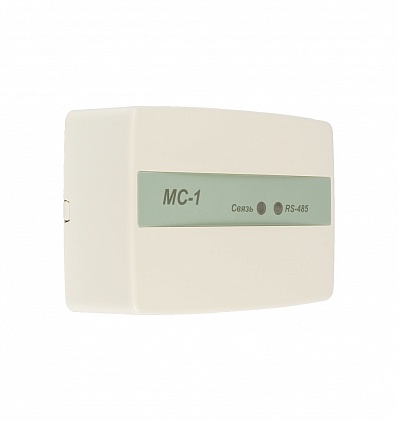

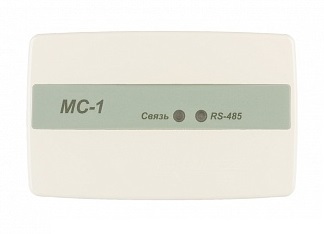

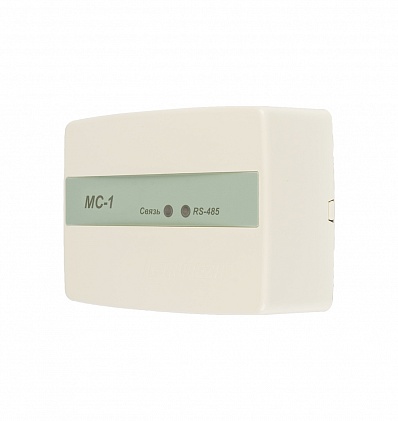

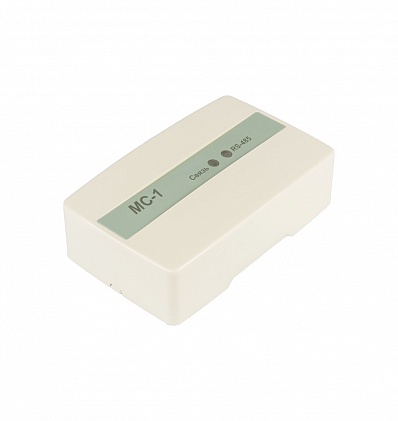

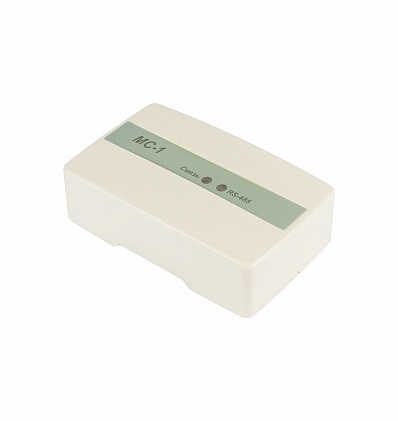

Питание модуля осуществляется от USB интерфейса компьютера. На лицевой стороне прибора расположены светодиодные индикаторы, предназначенные для индикации текущего состояния МС.

Светодиодный индикатор Связь:
при подключении USB, но при отсутствии обмена с программой мониторинга FireSec, мигает с частотой 1 Гц;
при наличии обмена с ПК мигает с частотой 5 Гц;
при потере связи с ПК – однократные вспышки с периодом 2 секунды.
Светодиодные индикаторы RS-485 «1» и «2»:
при отсутствии обмена с ПКП – не светятся;
при наличии обмена с ПКП мигают с частотой 10 Гц.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Питание    от USB ПК
Количество выходов для подключения интерфейсов:
  RS-485: 1
  гальванически развязанный USB: 1
Длина кабеля интерфейса RS485, не более:    1000 м
Длина кабеля интерфейса USB, до:    2 м
Габаритные размеры модуля, не более:    125х78х37 мм
Масса, не более:    200 г
Рабочий диапазон температур:    от 0 до плюс 40°С
Средний срок службы:    10 лет

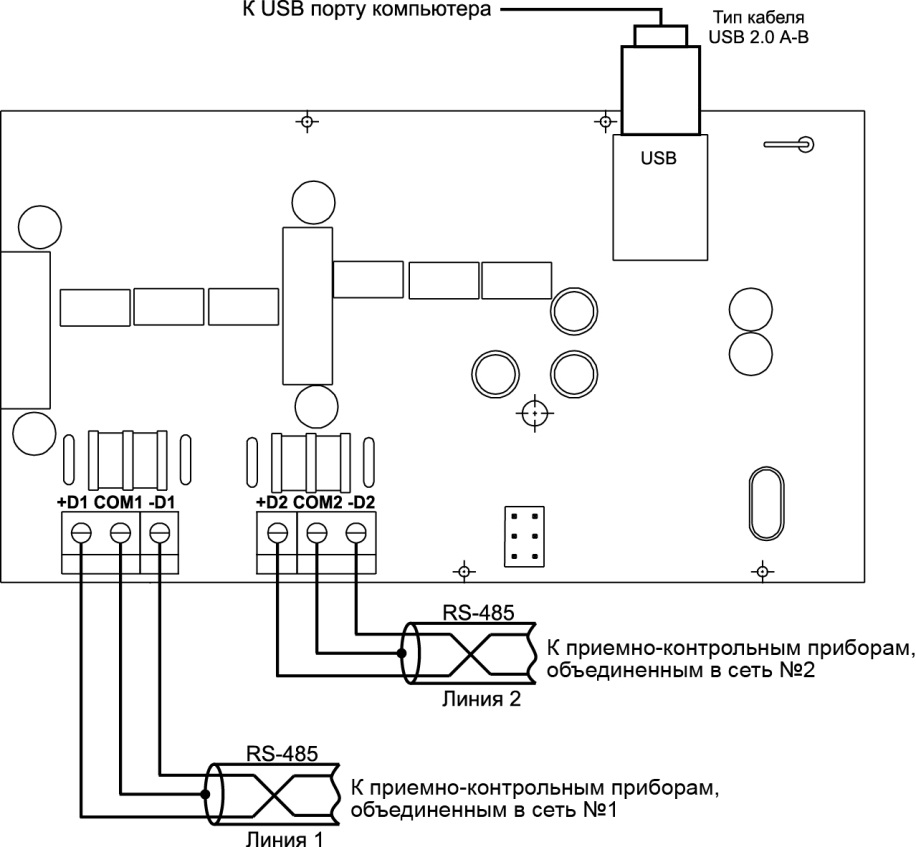

Схема внешнего подключения модуля см. фото.
