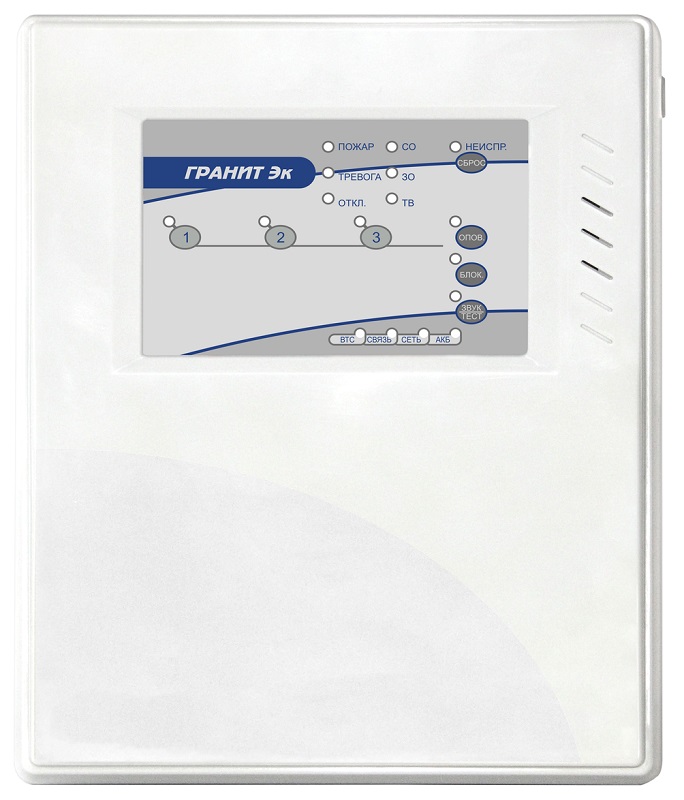

Гранит-3 Эк прибор приемо-контрольный охранно-пожарный

Прибор «Гранит-3 Эк» выполняет функции охранно-пожарной сигнализации, следит за состояние окружающей среды и управляет оборудованием.
Прибор может работать как контроллер доступа,ограничивая доступ в помещение с помощью электромагнитного замка. В качества ключа доступа используются электронные ключиTouchMemory, проксимити карты, брелоки, цифровые пароли.

Особенности:
- 3 шлейфа сигнализации (ШС).
- Тип шлейфа задается в зависимости от его назначения: охранный, пожарный, технологический, неиспользуемый.
- В технологический ШС подключаются гальваническиизолированные контакты различных датчиков (освещенности, температуры, утечки воды и т.д.).
- Однотипные шлейфы (зоны) можно объединять в разделы.
- Настройка прибора с помощью кнопок на лицевой панели.
- Выход ТМ для подключения считывателя ключей TouchMemory.
- Способы постановки зон (разделов) на охрану и снятия с охраны:
   - кнопками на панели прибора;
   - электронными ключами TouchMemory через считыватель ТМ;
   - Proximity-картами, набором цифрового кода кнопками, брелоками и/или ключами ТМ с помощью универсального считывателя «Портал» (приобретается отдельно).
- Прибор оповещает о тревоге и других событиях с помощью оповещателей: световых, звуковых, табло «Выход». Оповещатели подключаются к выходам «-СО», «-ЗО», «-ТВ».
- Прибор контролирует линии оповещения на обрыв и короткое замыкание.
- Сигналы о состоянии прибора («ПОЖАР», «ТРЕВОГА», «НЕИСПРАВНОСТЬ», «ОПОВЕЩЕНИЕ») передаются на реле ПЦН. Реле могут использоваться для управления оборудованием.
- Управление доступом (электромагнитный замок).
- Резервное электропитание от аккумулятора (12 В, 4,5 или 7 Ач) или внешнего источника (РИП).
Технические характеристики
Количество шлейфов сигнализации    3 шт.
Количество идентификаторов (proximity-карт, цифровых кодов, брелоков, ключей ТМ)    220 шт.
Напряжение на клеммах подключения ШС
в дежурном режиме
в разомкнутом состоянии
15,3…18,7 В
21…23 В
Ток на клеммах ШС
для токопотребляющих извещателей
при замкнутом состоянии ШС
2,85 мА
18…22 мА
Питание прибора:
от сети переменного тока частотой (501) Гц
от аккумулятора
110…250 В
10,2…13,8 В
Максимальная мощность, потребляемая прибором от сети переменного тока, не более    12ВА
Средний ток, потребляемый прибором (без учета внешней нагрузки по цепи 12 В и выносных оповещателей) в дежурном режиме от внутреннего резервного аккумулятора при пропадании сети питания, не более    0,18А
Время работы прибора от АКБ 4,5 Ач при пропадании сетевого напряжения, не менее:
в дежурном режиме без внешней нагрузки по цепи 12В 25ч.
в режиме тревоги при полной нагрузке по цепи 12В 3ч.

Время работы прибора от АКБ 7 Ач при пропадании сетевого напряжения, не менее:
в дежурном режиме без внешней нагрузки по цепи 12В 39 ч.
в режиме тревоги при полной нагрузке по цепи 12В    5 ч.

Напряжение, выдаваемое прибором на внешнюю нагрузку    10…14 В
Суммарный ток внешней нагрузки прибора по цепи 12 В (без АКБ), не более:    1,0А
Максимальный ток внешней нагрузки прибора по цепи 12В (при наличии АКБ или внешнего РИП), не более    1,0А
Максимальный суммарный ток по выходам оповещения «-СО», «-ЗО», «-ТВ», не более    1,0А
Максимальный ток по выходу оповещения(«-СО», «-ЗО», «-ТВ») в кратковременном режиме (не более 5 мин.), не более    1,0А
Максимальный ток по выходу оповещения («-СО», «-ЗО», «-ТВ») в постоянном режиме, не более    0,5А
Напряжение на аккумуляторе, при котором отключаются основные нагрузки    10…10,5В
Задержки для охранного ШС (выбираемые):
задержка взятия на охрану для тактики «с задержкой взятия» и «с открытой дверью»
задержка включения вешнего звукового оповещателя (сирены)при нарушении ШС
15, 30, 45, 60 с
0, 15, 30, 60 с
На контактах реле 1, реле 2,реле 3прибора:
Напряжение переменного тока, не более
Напряжение постоянного тока, не более
Ток, не более
250 В
24 В
3 А
На контактах реле 4прибора:
Напряжение переменного тока, не более
Напряжение постоянного тока, не более
Ток, не более
240 В
100 В
0,1 А
Степень защиты от воздействия окружающей среды: IP20
Вероятность эффективного срабатывания прибора    0,98
Диапазон рабочих температур (без АКБ)    -40… 50 °С
Габаритные размеры прибора, не более: 250х210х80 мм
Масса прибора без аккумулятора, не более: 1 кг
