ИМ-1 прот.R3 модуль интерфейсный

Модуль интерфейсный ИМ-1 прот.R3 предназначен для управления считывателем или кодонаборным устройством. Модуль ИМ-1 прот.R3 работает под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3.

Модуль ИМ-1 прот.R3 выполняет следующие функции:

преобразование интерфейса Wiegand считывателя или кодонаборного устройства в интерфейс адресной линии связи RS-R3;
передача считанного кода в прибор для постановки/снятия охранных зон и управления сценариями системы;
индикация режимов работы модуля;
тестирование работоспособности модуля с помощью кнопки «Тест».

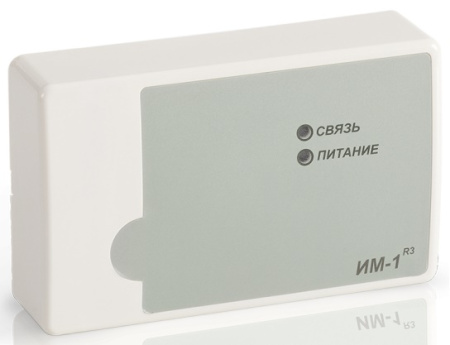

На лицевой панели модуля расположены два светодиода:

Связь - красный, мигает при наличии обмена по АЛС;
Питание - зеленый, постоянно горит при наличии питания модуля, погашен при его отсутствии.
Модуль интерфейсный ИМ-1 прот.R3 позволяет производить подключение считывателя или кодонаборного устройства двумя способами (возможно подключение только одного считывателя к ИМ-1 прот.R3):

Используя разъем RJ-45;
Обычное подключение с помощью клеммных колодок под винт.
Модуль ИМ-1 прот.R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).

Технические характеристики:
Напряжение питания: 12 В
Ток потребления от источника питания (без учета подключенного считывателя), не более: 10 мА
Ток, потребляемый модулем от АЛС, не более    150 мкА
Максимальная длина проводов линии связи модуля со считывателем, не более: 50 м
Степень защиты оболочки модуля по ГОСТ 14254-96: IP20
Рабочий диапазон температур    : от -10 до +55 °С
Габаритные размеры модуля, не более: 85х125х37 мм
Масса, не более: 150 г
