ЭДУ-ПТ элемент дистанционного управления Рубеж

Элемент дистанционного управления ЭДУ-ПТ предназначен для дистанционного управления режимами работы модуля пожаротушения МПТ-1 прот.R3.
Элемент дистанционного управления ЭДУ-ПТ выдает команды модулю МПТ-1 прот.R3, к которому он подключен, по нажатию кнопок на лицевой панели.
Элемент дистанционного управления ЭДУ-ПТ обеспечивает:
выдачу команды модулю МПТ-1 прот.R3 на запуск пожаротушения по нажатию кнопки «ПУСК»;
выдачу команды модулю МПТ-1 прот.R3 на отмену запуска пожаротушения (остановку) по нажатию кнопки «СТОП».
тестирование работоспособности светодиодов и зуммера по нажатию кнопки «ТЕСТ»;
светодиодную индикацию состояния и режима работы модуля МПТ-1 прот.R3, к которому подключен ЭДУ-ПТ;
звуковую сигнализацию при запуске пожаротушения на МПТ-1 прот.R3.
Остановка пожаротушения по нажатию кнопки «СТОП» возможна только в случае, когда МПТ-1 прот.R3 находится в режиме запуска тушения.
При запуске МПТ-1 прот.R3, когда начинается отсчет задержи на пуск тушения, ЭДУ-ПТ выдает прерывистый звуковой сигнал с частотой 1Гц. Частота повторения сигнала увеличивается по мере завершения отсчета времени задержки. При произошедшем запуске тушения звуковой сигнал становится непрерывным.

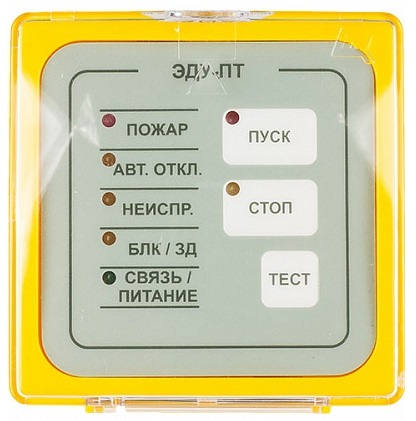

К одному модулю МПТ-1 прот.R3 в линию ТМ можно подключить до 4-х элементов ЭДУ-ПТ. Каждый ЭДУ-ПТ имеет адрес в линии для отображения на ППКП, с какого конкретно ЭДУ-ПТ производится управление. Адрес ЭДУ-ПТ задается с помощью перемычки, расположенной на плате устройства.ЭДУ-ПТ имеет на лицевой панели 7 светодиодных индикаторов:
ПОЖАР - светится при наличии пожара в зоне с МПТ-1 прот.R3;
АВТ.ОТКЛ. - светится, если МПТ-1 прот.R3 находится в режиме «Автоматика отключена»;
НЕИСПР. - светится при наличии неисправности на МПТ-1 прот.R3;
БЛК/ЗД - светится при блокировки пуска на МПТ-1 прот.R3 и мигает при отсчете задержки пуска тушения на МПТ-1 прот.R3;
СВЯЗЬ/ПИТАНИЕ - светится при наличии питания на ЭДУ-ПТ и наличии связи ЭДУ-ПТ с МПТ-1 прот.R3, мигает при отсутствии связи с МПТ-1 прот.R3;
ПУСК - мигает с постоянно увеличивающейся частотой при пуске МПТ-1 прот.R3, пока идет отсчет времени задержки на пуск тушения, и светится при произошедшем запуске тушения.
СТОП - постоянно светится при нажатии кнопки СТОП.

Характеристики:

Напряжение питания: от 9 до 30 В
Потребляемый ток в дежурном режиме, не более: 20 мА
Количество ЭДУ-ПТ, подключаемых к одному МПТ-1: до 4
Общая длина линии связи ЭДУ-ПТ с МПТ-1: не более    30 м
Габаритные размеры ЭДУ-ПТ, не более: 87х90х45 мм
Масса, не более: 100 г
Рабочий диапазон температур    от: -10 до +55°С
Средний срок службы: не менее    10 лет
