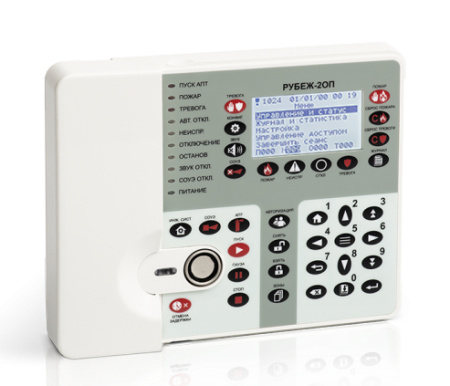

Рубеж-2ОП прот. R3 прибор приемно-контрольный и управления охранно-пожарный адреcный ППКОП 011249-2-1

Прибор приемно-контрольный и управления охранно-пожарный адреcный «РУБЕЖ-2ОП» прот. R3 предназначен для применения в адресных системах охранной и пожарной сигнализации, пожаротушения, дымоудаления, оповещения. На охранно-пожарных адресных приборах «РУБЕЖ-2ОП» прот. R3 можно построить распределенную адресную систему ОПС с объединением в сеть до 60 панелей.

Основные функции прибора «Рубеж-2ОП» прот.R3:
прием сигналов от адресных устройств по адресной линии связи;
включение выносных приборов сигнализации при возникновении тревоги и пожара;
управление системами пожаротушения и дымоудаления, речевого оповещения на охраняемом объекте;
управление системой контроля и управления доступом;
автоматический контроль целостности АЛС и исправности адресных устройств;
централизованное управление несколькими подчиненными приборами «Рубеж-2ОП» прот.R3.
символьная индикация принимаемых сигналов;
светозвуковая индикация сигнализация режимов работы;
обмен данными по интерфейсу RS-485 с другими приборами и компьютером;
обмен данными по интерфейсу USB с компьютером.

Технические характеристики:
Напряжение питания- 12 В DC
Собственный ток потребления прибора (без учета выходов 3 и 4), не более- 0,4 А
Ток, потребляемый прибором, при подключении 500 адресных устройств, не более- 1А
Выходные характеристики встроенного реле 1:
коммутация напряжения постоянного/переменного тока- 30/250 В
максимальный коммутируемый ток- 3 А
Выходные характеристики встроенных реле 2 и 3:
коммутация напряжения постоянного или переменного тока- 125 В
максимальный коммутируемый ток- 0,1 А
Выходные характеристики встроенных выходов 4 и 5:
выходное напряжение постоянного тока- U вых. = U пит. - 1
максимальный ток нагрузки выхода- 300 мА
Количество внешних интерфейсов для обмена и программирования:
типа RS-485- 1
типа USB- 1
Количество АЛС, подключаемых к прибору- 2
Длина: АЛС, не более- 3000 м
кабеля интерфейса RS485, не более- 1000 м
кабеля интерфейса USB- до 3 м
Максимальное количество адресных устройств, подключаемых к одной АЛС- 250
Максимальное количество зон в приборе, не более- 500
Напряжение на выходных клеммах АЛС- от 24 до 36 В
Габаритные размеры прибора, не более- 200х160х50 мм
Масса, не более- 1 кг
Рабочий диапазон температур- от 0 до плюс 55°С

Прибор «Рубеж-2ОП» прот.R3 работает со следующими адресными устройствами:
адресными извещателями пожарными ИП 212/101-64-PR прот.R3, ИП 212-64 прот.R3, ИП 101-29 PR прот.R3;
адресными извещателями пожарными ручными ИПР 513-11 прот.R3;
адресными модулями управления клапанами дымоудаления МДУ-1 прот.R3, МДУ-1С прот.R3;
адресными модулями речевого оповещения МРО-2М прот.R3;
адресными модулями управления пожаротушением МПТ-1 прот.R3;
адресными пожарными метками АМП-4 прот.R3;
адресными метками АМ-1 прот.R3 и АМ-4 прот.R3;
изоляторами адресных шлейфов ИЗ-1 прот.R3;
адресными релейными модулями РМ-1 прот.R3, РМ-4 прот.R3, РМ-1К прот.R3, РМ-4К прот.R3;
радиоканальными удлинителями адресной линии связи МРК-30 прот.R3;
адресными шкафами управления насосом/вентилятором ШУН/В прот.R3;
адресными шкафами управления электроприводной задвижкой ШУЗ прот.R3;
адресными резервированными источниками питания ИВЭПР 12/2 RSR прот.R3, ИВЭПР 12/3,5 RSR прот.R3, ИВЭПР 12/5 RSR прот.R3;
модулями контроля доступа МКД-2;
интерфейсными модулями ИМ-1;
адресными охранными извещателями поверхностными звуковыми ИО32920-2;
адресными охранными извещателями объемными ИО 40920-2;
адресными охранными извещателями магнитоконтактными ИО 10220-2.

Прибор контролирует адресные устройства по 2-м адресным линиям связи (АЛС) и позволяет работать с радиальными, кольцевыми, древовидными АЛС. Общая длина каждой АЛС – не более 3000 м. Имеется контроль АЛС на КЗ, перегрузку, контроль исправности устройств в АЛС.
В приборе имеется возможность создания до 500 охранных или пожарных зон.
Постановка/снятие с охраны с помощью ключа ТМ, карты Proximity или кодонаборника.
Автоматическое включение светозвукового и речевого оповещений при различных событиях в системе.
Регистрирование всех происходящих в системе событий, отображение состояния охранных и пожарных зон на экране прибора.
Разграничение полномочий по взятию/снятию с охраны с помощью задания уровня доступа.
Прибор «Рубеж-2ОП» прот.R3 имеет 2 ввода питания 12 В.
В приборе имеется энергонезависимая память для хранения базы данных адресных устройств и ведения журнала событий. Для привязки событий ко времени имеются часы реального времени с независимым питанием от литиевой батарейки.
Прибор ведет журналы на 1024 пожарных и 500 охранных событий, в которых фиксируется информация о типе события, его дате, времени, адресе шлейфа и устройства. Все события фиксируются в энергонезависимой памяти и могут быть прочитаны с помощью клавиатуры и дисплея, расположенных на лицевой стороне прибора. Запись осуществляется в кольцевой буфер.
Прибор имеет возможность организации системы контроля и управления доступом на 15000 пользователей на систему.
Наличие в системе адресных охранных извещателей позволяет организовать охранную сигнализацию с определением зоны нарушения с точностью до помещения и адреса извещателя.
Конфигурация приборов в процессе инсталляции и конфигурация работы системы пожарной сигнализации выполняется с персонального компьютера с помощью ПО «FireSec Администратор» поставляется бесплатно и входит в комплект поставки прибора.
После конфигурирования адресный охранно-пожарный прибор «Рубеж-2ОП» прот.R3 может управлять системой автономно.
Для более наглядного представления информации об охраняемом объекте и осуществления мониторинга всей системы может применяться компьютер с установленным ПО «FireSec Оперативная задача». Приобретается отдельно.
Прибор работает в соответствии с базой адресных устройств, записанных в него с помощью ПО «FireSec Администратор».
Подключение одного прибора к компьютеру можно производить при помощи преобразователя интерфейсов RS485/USB либо USB-кабеля. По отдельному заказу прибор «Рубеж-2ОП» прот.R3 может комплектоваться USB-кабелем для подключения к компьютеру. Подключение к компьютеру системы, состоящей из нескольких приборов, осуществляется через модули сопряжения МС-1, МС-2 или МС-Е.

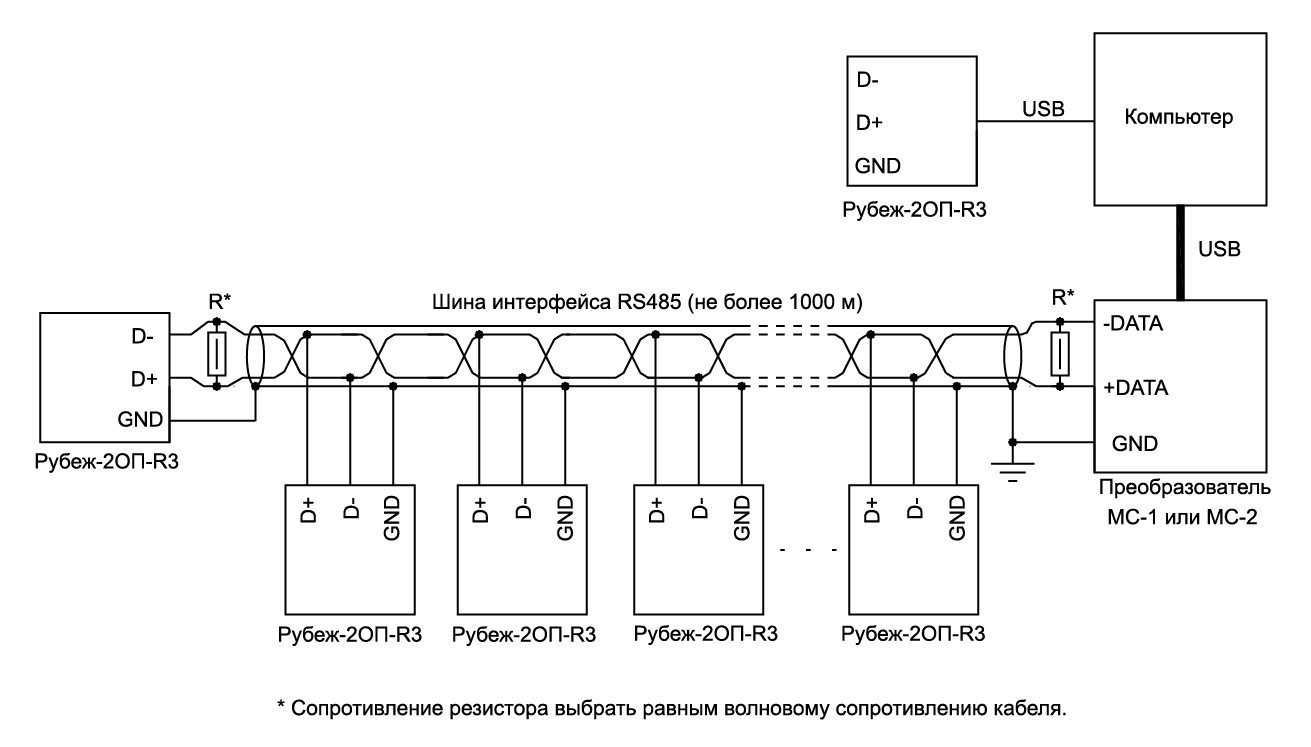

Для организации распределенной системы пожарной сигнализации и системы пожаротушения применяются схемы с объединением в одну сеть (RS-485) до 60 адресных приемно-контрольных приборов и выводом информации на центральный компьютер.
Прибор «Рубеж-2ОП» прот.R3 имеет на панели управления ряд функциональных кнопок, предназначенных для быстрого доступа к различным пунктам меню и командам быстрого управления.

Панель имеет 10 светодиодных индикаторов:
ПУСК АСПТ – желтый индикатор. В нормальном состоянии не светится. Во время отсчета задержки на запуск тушения – моргает. После формирования сигнала «Тушение» – светится.
ПОЖАР – красный индикатор. В нормальном состоянии не светится. Моргает при формировании сигнала «Пожар 1», постоянно светится при формировании сигнала «Пожар 2».
ТРЕВОГА – красный индикатор. В нормальном состоянии не светится. В режиме «тревога» мигает с частотой 1 Гц.
АВТ.ОТКЛ. – желтый индикатор. Постоянно светится при отключенной системе автоматического пожаротушения.
НЕИСПР. – желтый индикатор. Зажигается при возникновении неисправности.
ОТКЛЮЧЕНИЕ - желтый индикатор, в нормальном состоянии не светится, при наличии устройств в состоянии обхода или принудительно выключенных сценариев светится непрерывно.
ОСТАНОВ - желтый индикатор - резервный светодиод.
ЗВУК ОТКЛ. - желтый индикатор. Постоянно светится при отключенной звуковой индикации прибора.
СОУЭ ОТКЛ. - желтый индикатор. Постоянно светится при отключенной системе оповещения.
ПИТАНИЕ – зеленый индикатор. Светится постоянно при питании прибора заданным номинальным напряжением по обоим вводам питания, переходит в режим мерцания с частотой 1 Гц при отсутствии питания на одном из вводов или снижении напряжения ниже заданного уровня.

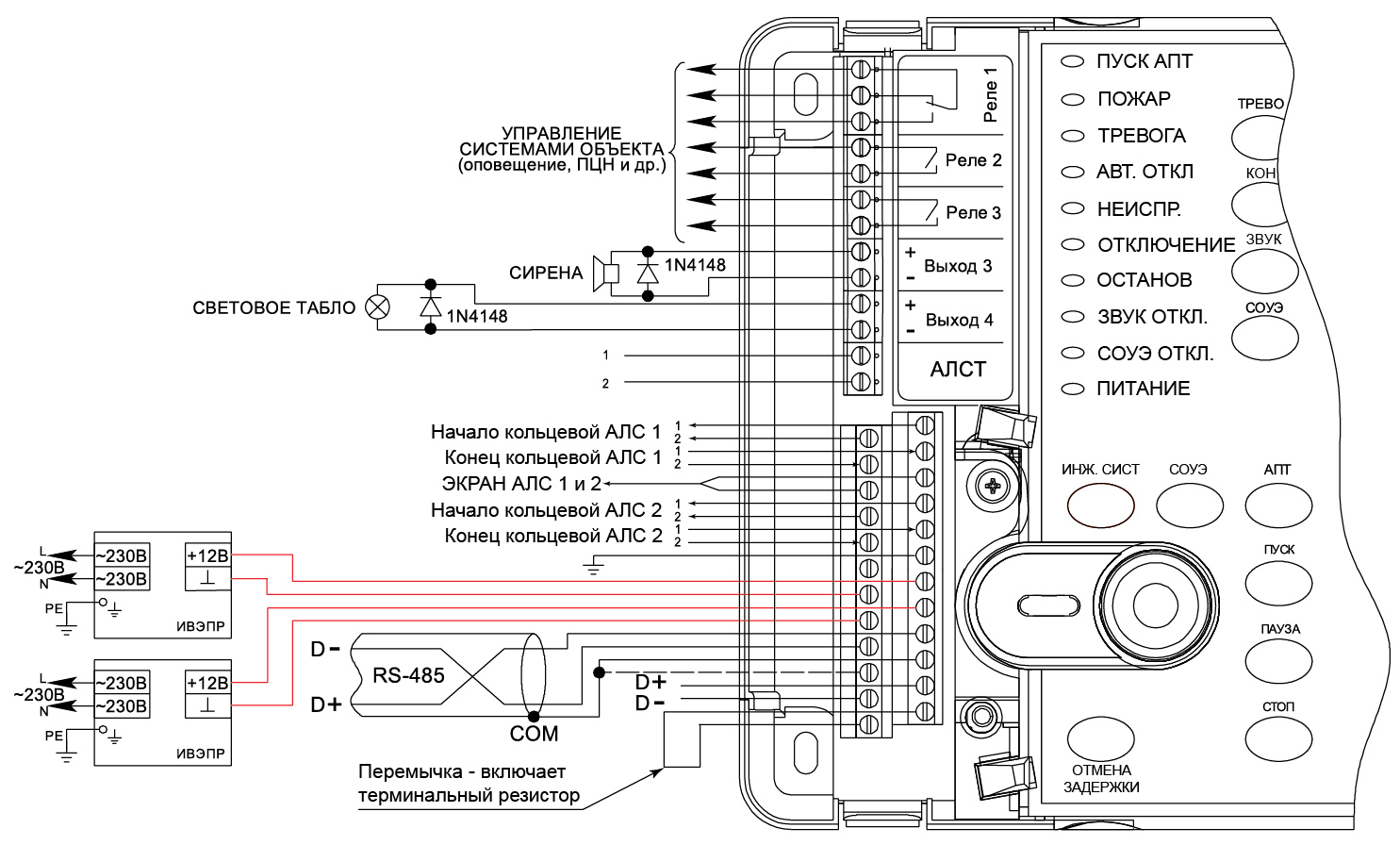

В адресном охранно-пожарном приборе «Рубеж-2ОП» прот.R3 предусмотрено одно перекидное реле типа «сухой контакт», 2 - реле с нормально-разомкнутыми контактами и 2 выхода с контролем цепи на КЗ и обрыв, выдающих напряжение, равное напряжению питания прибора.
Реле с выходом типа «сухой контакт» имеют возможность программирования начального состояния.

Выходы имеют следующие программируемые параметры:
«Начальное состояние» - состояние реле в режиме «Норма»: либо «нормально-замкнутые», либо «нормально-разомкнутые».
«Контроль» - возможность назначить тип контроля линии подключенной нагрузки (нет, только на короткое замыкание, только на обрыв, на короткое замыкание и обрыв).
«Контроль нагрузки» - настройка контроля выхода (тестовое включение выхода, калибровка).

Реле и выходы настраивается на включение по одному или нескольким событиям:
Тушение - включается по событию «тушение» в соответствующей зоне с МПТ-1.
Включение автоматики МПТ - переход в состояние сработки происходит после включения автоматического режима работы соответствующего МПТ-1.
Сработка устройств - переход контактов реле в состояние сработки по включению одного или нескольких заданных исполнительных устройств.
ШУЗ сработал - включается при достижении задвижкой крайнего положения, определяемого ШУЗ с помощью концевых выключателей задвижки.
Связь с устройством потеряна - переход контактов реле в состояние сработки в случае, если указанное при настройке устройство (или несколько устройств) потеряло связь с прибором «Рубеж-2ОП» прот.R3.
Обход устройства - включается по постановке в состояние «Обход» одного или группы адресных устройств.
Неисправность устройства - включается при неисправности одного или нескольких адресных устройств.
Сработка датчика давления - переход реле в состояние сработки в случае, если датчик давления на одном или нескольких заданных МПТ-1 перейдет в состояние сработки.
Сработка датчика масса - переход реле в состояние сработки в случае, если датчик давления на одном или нескольких заданных МПТ-1перейдет в состояние сработки.
Сработка 1 датчика АМТ - включение исполнительных устройств по сработке только первого датчика в
