МС-Е модуль сопряжения; длина кабеля интерфейса RS485, не более 1000 м; от -10 до плюс 40°С; 125х78х37 мм; 200 г.
Подробности
9 185 руб./шт
Есть в наличии в 5 магазинах
НовосибирскБарнаулКемеровоКрасноярскИркутск
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз - бесплатно; перемещение между филиалами - бесплатно; до терминала ТК довезём - бесплатно.
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

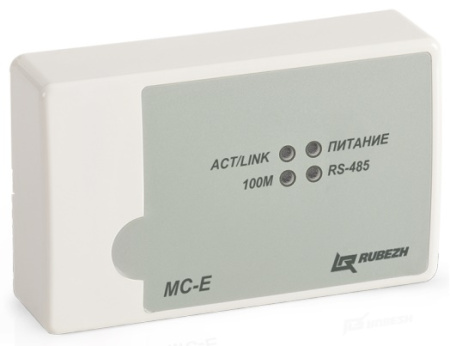

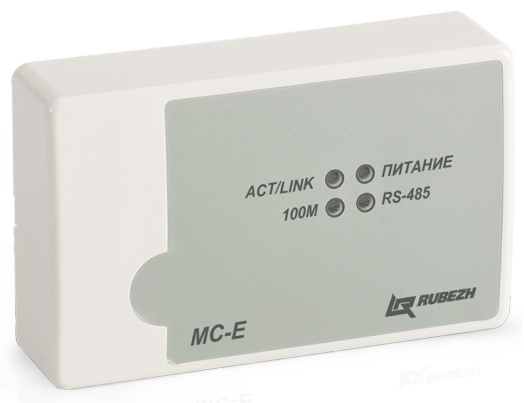

Модуль сопряжения МС-E представляет собой цифровое электронное устройство и предназначен для сопряжения адресных приемно-контрольных приборов «Рубеж-2ОП» прот. R3, а также блоков индикации «Рубеж-БИ», «Рубеж-БИУ» и пультов дистанционного управления «Рубеж-ПДУ», «Рубеж-ПДУ-ПТ» с компьютером через интерфейс Ethernet.
Модуль сопряжения МС-Е обеспечивает:
подключение объединенных по интерфейсу RS-485 адресных приемно-контрольных приборов к LAN-порту компьютера для управления и мониторинга системы;
подключение к компьютеру системы с перекрестными связями между адресными приемно-контрольными приборами, находящимися в одной сети RS-485;
светодиодную индикацию наличия связи приборов с компьютером.
Питание модуля МС-Е осуществляется как от внешнего источника питания напряжением от 10 до 28 В, так и по технологии PoE (Power Over Ethernet), которая позволяет запитывать модуль по сетевому кабелю, что обеспечивает удобство использования модуля при отсутствии внешнего источника питания.
Параметры работы по Ethernet-каналу:
скорость передачи – 100 Мбит/с
режим передачи данных – full-duplex
используемый протокол – UDP
максимальное количество ПК для одновременного мониторинга системы, не более двух
Скорость передачи данных по интерфейсу RS-485 выбирается из ряда: 19200, 38400, 57600, 115200 бит/сек;
Время технической готовности МС-Е к работе после подключения – не более 3 секунд.
На лицевой стороне модуля расположены светодиодные индикаторы, предназначенные для индикации текущего состояния МС-Е.
Светодиодный индикатор «ПИТАНИЕ»:
Светит непрерывно при наличии питания;
Погашен при отсутствие питания.
Светодиодный индикатор «RS-485»:
Мигает с периодом 1 с в сервисном режиме (обновление ПО, конфигурирование);
Погашен при отсутствии конфигурации;
Трехкратное мигание при включении устройства.
Светодиодный индикатор «ACT/LINK»:
Мигает при обмене, наличии связи по Ethernet-каналу;
Погашен при отсутствии связи.
Светодиодный индикатор «100М»:
Светит непрерывно при скорости обмена – 100 Мбит.
Характеристики:
Напряжение питания: от внешнего источника от 10 до 28В или от PoE
Максимальный потребляемый ток в дежурном режиме:
-при напряжении питания 12 В, не более 0,2 А
-при напряжение питания 24 В, не более 0,1 А
Количество выходов для подключения интерфейсов:
RS-485, гальванически развязанный 1
Длина кабеля интерфейса RS485, не более 1000 м
Габаритные размеры модуля, не более: 125х78х37 мм
Масса, не более: 200 г
Рабочий диапазон температур: от -10 до плюс 40°С
Средний срок службы: 10 лет
Модуль сопряжения МС-Е обеспечивает:
подключение объединенных по интерфейсу RS-485 адресных приемно-контрольных приборов к LAN-порту компьютера для управления и мониторинга системы;
подключение к компьютеру системы с перекрестными связями между адресными приемно-контрольными приборами, находящимися в одной сети RS-485;
светодиодную индикацию наличия связи приборов с компьютером.
Питание модуля МС-Е осуществляется как от внешнего источника питания напряжением от 10 до 28 В, так и по технологии PoE (Power Over Ethernet), которая позволяет запитывать модуль по сетевому кабелю, что обеспечивает удобство использования модуля при отсутствии внешнего источника питания.
Параметры работы по Ethernet-каналу:
скорость передачи – 100 Мбит/с
режим передачи данных – full-duplex
используемый протокол – UDP
максимальное количество ПК для одновременного мониторинга системы, не более двух
Скорость передачи данных по интерфейсу RS-485 выбирается из ряда: 19200, 38400, 57600, 115200 бит/сек;
Время технической готовности МС-Е к работе после подключения – не более 3 секунд.
На лицевой стороне модуля расположены светодиодные индикаторы, предназначенные для индикации текущего состояния МС-Е.
Светодиодный индикатор «ПИТАНИЕ»:
Светит непрерывно при наличии питания;
Погашен при отсутствие питания.
Светодиодный индикатор «RS-485»:
Мигает с периодом 1 с в сервисном режиме (обновление ПО, конфигурирование);
Погашен при отсутствии конфигурации;
Трехкратное мигание при включении устройства.
Светодиодный индикатор «ACT/LINK»:
Мигает при обмене, наличии связи по Ethernet-каналу;
Погашен при отсутствии связи.
Светодиодный индикатор «100М»:
Светит непрерывно при скорости обмена – 100 Мбит.
Характеристики:
Напряжение питания: от внешнего источника от 10 до 28В или от PoE
Максимальный потребляемый ток в дежурном режиме:
-при напряжении питания 12 В, не более 0,2 А
-при напряжение питания 24 В, не более 0,1 А
Количество выходов для подключения интерфейсов:
RS-485, гальванически развязанный 1
Длина кабеля интерфейса RS485, не более 1000 м
Габаритные размеры модуля, не более: 125х78х37 мм
Масса, не более: 200 г
Рабочий диапазон температур: от -10 до плюс 40°С
Средний срок службы: 10 лет
Бренд
|
RUBEZH |
Габариты: длина (см)
|
12.5 |
Габариты: ширина (см)
|
3.7 |
Габариты: высота (см)
|
8.7 |
Габариты: вес (кг)
|
0.2 |
