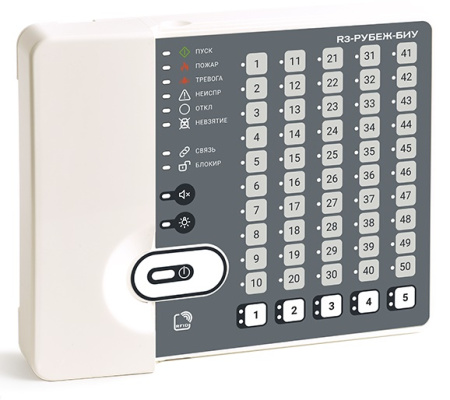

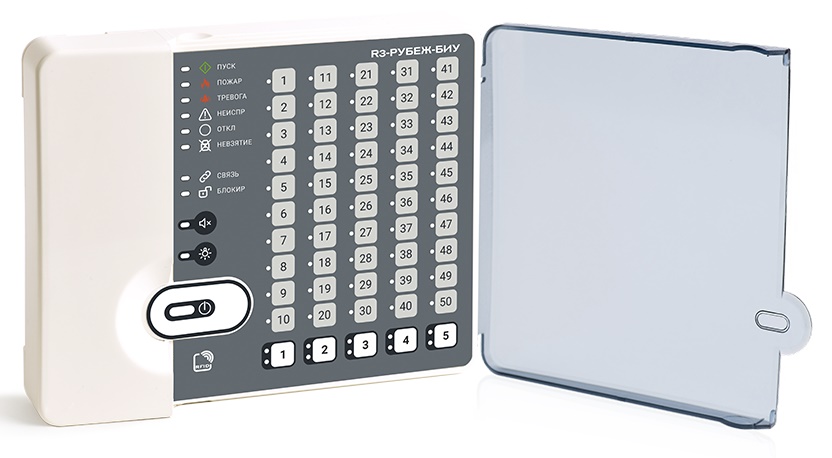

R3-Рубеж-БИУ Блок индикации и управления R3-Link

Блок индикации и управления R3-Рубеж-БИУ предназначен для сбора информации с приемно-контрольных приборов R3-Рубеж-2ОП и отображения состояния зон, групп зон, исполнительных адресных устройств на встроенном светодиодном табло, а также управления охранными зонами, пожарными зонами и исполнительными адресными устройствами.
Основные функции блока индикации и управления:
трехцветная светодиодная индикация состояния контролируемых зон или исполнительных устройств, находящихся на приемно-контрольных приборах в интерфейсе R-Link;
светодиодная индикация состояния системы и режимов работы;
звуковая сигнализация режимов работы;
управление охранно-пожарными зонами;
управление исполнительными устройствами.
Блок индикации и управления R3-Рубеж-БИУ обменивается информацией с приемно-контрольными приборами R3-Рубеж-2ОП по интерфейсу R-Link. Наличие обмена блок индикации показывает на индикаторе СВЯЗЬ. При пропадании связи приемно-контрольных приборов с R3-Рубеж-БИУ он переводит светодиодные индикаторы зон в режим кратковременных вспышек зеленым цветом с частотой 0,5 Гц. При частичной потере обмена (с частью приборов) индикатор СВЯЗЬ мигает.
Для увеличения информативности на блоке индикации и управления реализована возможность выбора страницы индикации. Число страниц - 5. Выбор нужной страницы производится нажатием на соответствующую кнопку с номером страницы. R3-Рубеж-БИУ обеспечивает автоматическое переключение на страницу с новым событием при отсутствии активности.
БИ информирует о поступлении нового события миганием индикацией страницы.

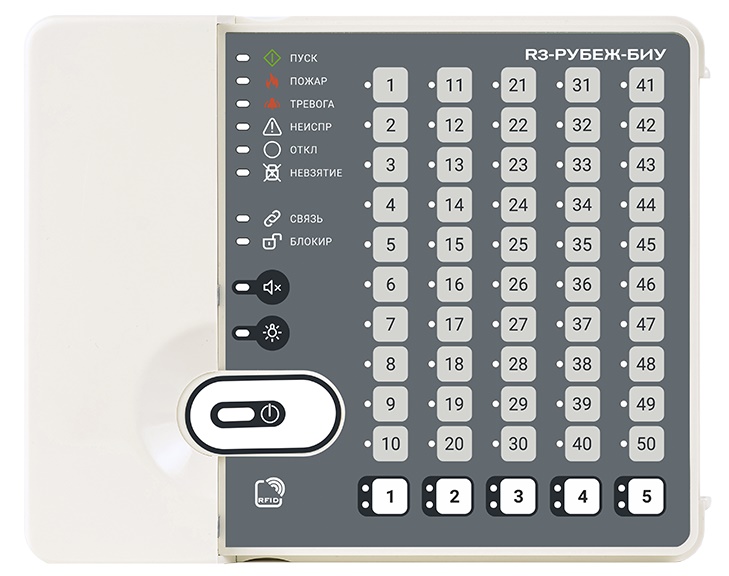

R3-Рубеж-БИУ имеет на каждой странице 50 трехцветных световых индикаторов (красный, зеленый, желтый) с привязкой каждого индикатора к контролируемой зоне, группе зон или исполнительному устройству.
Состояние пожарной зоны отображается светодиодным индикатором следующим образом:
Зона не запрограммирована – не светится;
Норма – светится зеленым;
Пожар – светится красным при возникновении в зоне состояния «Пожар»;
Внимание – мигает красным с частотой 0,5 Гц при возникновении в зоне состояния «Внимание»
Неисправность/потеря связи – мигает с частотой 0,5 Гц желтым при обнаружении неисправности или потере связи с устройством в данной зоне;
Зона обойдена – светится желтым.
Состояние охранной зоны отображается светодиодным индикатором следующим образом:
Зона не запрограммирована – не светится;
Норма, снята с охраны – светится желтым, когда зона снята с охраны;
Норма, поставлена на охрану – светится зеленым, когда зона на охране;
Нарушение зоны (тревога) – мигает красным с частотой 2 Гц;
Неисправность/потеря связи/невзятие – мигает с частотой 0,5 Гц желтым при обнаружении неисправности или потере связи с устройствами в зоне, а также при неудачной постановки на охрану;
Индикация состояния исполнительного устройства назначается индивидуально с помощью ПО FireSec. По умолчанию применяется следующая индикация:
Отключен (дежурный режим) – зеленый;
Включен (режим тревоги) – красный;
Неисправность – желтый.
Изменение состояний зон и исполнительных устройств сопровождается звуковыми сигналами. При появлении сигналов «Внимание», «Пожар» или «Тревога» в зонах включается непрерывная звуковая сигнализация меняющейся тональности. При неисправности включается кратковременный единичный звуковой сигнал.
Имеется кнопка сброса звуковой сигнализации на БИУ с оптической индикацией состояния.
Для разграничения доступа к устройству используются бесконтактные карты доступа типа EM-Marine, которые прописываются при создании конфигурации системы в ПО FireSec. Карты используются для блокировки/разблокировки кнопок управления зонами клавиатуры R3-Рубеж-БИУ или для сброса сигналов «Пожар» и «Внимание» с контролируемых приборов.
Конфигурация R3-Рубеж-БИУ выполняется с компьютера с помощью ПО FireSec.
При конфигурировании в блок записывается информация о зонах и устройствах объекта или его части, контролируемых блоком индикации и управления R3-Рубеж-БИУ.

Технические характеристики:

Напряжение питания:
от 10,2 до 14,4 В
от 20,4 до 28,8 В

Потребляемая мощность, не более: 7 Вт
Количество светодиодных индикаторов контроля зон и устройств на странице: 50
Количество кнопок управления зонами и устройствами  на странице: 50
Количество страниц: 5
Максимальное количество отображаемых зон либо устройств: 250
Количество приемно-контрольных приборов, зоны и устройства которых выводятся на один R3-Рубеж-БИУ, не более: 32

Количество внешних интерфейсов для обмена и программирования:
-типа R3-Link 1
-типа USB 1

Длина:
-кабеля интерфейса R3-Link:
      между соседними приборами, не более 1000 м
      всего интерфейса, не более 10 км
-кабеля интерфейса USB    до 3 м
Габаритные размеры блока, не более: 200х160х50 мм
Рабочий диапазон температур: от 0 до плюс 55 °С
