R3-МС-Е модуль сопряжения R3-Link; напряжение питания: от 10,2 до 14,4 В; от 20,4 до 28,8 В,или от PoE; максимальный потребляемый ток в дежурном режиме: при напряжении питания 12 В, не более 0,2 А, при напряжение питания 24 В, не более 0,1 А; от 0 до плюс 40°С; 108х170х42 мм; 200 г.
Подробности
48 135 руб./шт
Есть в наличии в 3 магазинах
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз - бесплатно; перемещение между филиалами - бесплатно; до терминала ТК довезём - бесплатно.
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Модуль сопряжения МС-E представляет собой цифровое электронное устройство и предназначен для сопряжения адресных приемно-контрольных приборов R3-Рубеж-2ОП и других устройств интерфейса R3-Link с компьютером через интерфейс Ethernet.
Модуль R3-МС-Е предназначен для использования совместно с приемно-контрольными приборами R3-Рубеж-2ОП.
Модуль сопряжения R3-МС-Е обеспечивает:
подключение объединенных по интерфейсу R3-Link адресных приемно-контрольных приборов к LAN-порту компьютера для управления и мониторинга системы;
подключение к компьютеру системы с перекрестными связями между адресными приемно-контрольными приборами, находящимися в одном интерфейсе R3-Link;
связь между адресными приемно-контрольными приборами, находящимися в одном интерфейсе R3-Link, с другими аналогичными приборами, находящимися в другом интерфейсе R3-Link со своим модулем R3-МС-Е, через сеть Ethernet.
светодиодную индикацию обмена данными приборов интерфейса R3-Link с компьютером.
Питание модуля R3-МС-Е осуществляется как от внешнего источника питания напряжением 12 или 24 В, так и по технологии PoE (Power Over Ethernet), которая позволяет запитывать модуль по сетевому кабелю, что обеспечивает удобство использования модуля при отсутствии внешнего источника питания.
Максимальное количество компьютеров (АРМ), с которых возможно подключение к одному R3-МС-Е, не более 7. При этом максимальное количество одновременно подключенных компьютеров для мониторинга системы, не более двух. R3-МС-Е не рекомендуется использовать с Wi-Fi соединением.
Для надежности работы системы безопасности, к локальной сети, в состав которой входят R3-МС-Е, не рекомендуется подключать оборудование, которое не относится к работе этой системы.
Параметры работы по Ethernet-каналу:
скорость передачи – 100 Мбит/с
режим передачи данных – full-duplex
используемый протокол – UDP

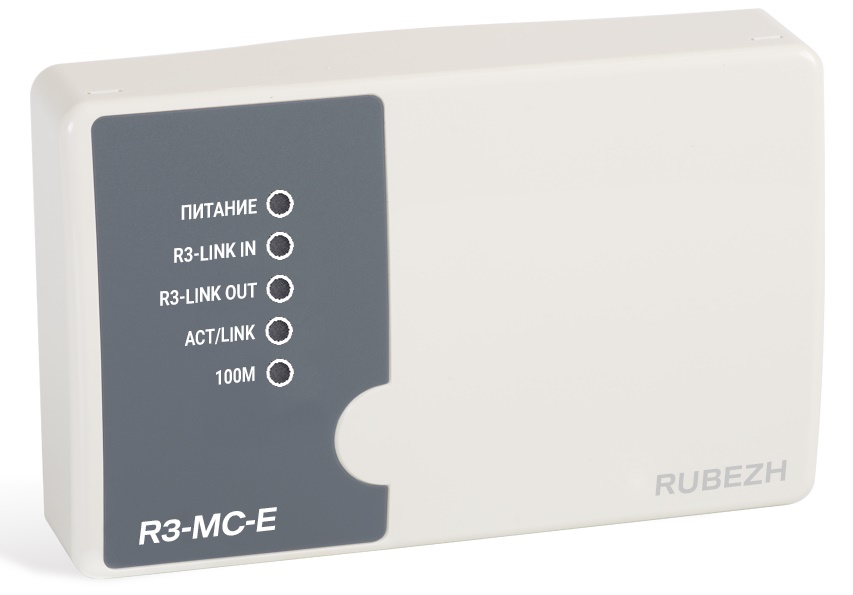

На лицевой стороне модуля расположены светодиодные индикаторы, предназначенные для индикации текущего состояния R3-МС-Е:
• светодиодный индикатор «HL1» (ПИТАНИЕ) отображающий наличие питания на МС-Е;
• светодиодные индикаторы «HL2» и «HL3», отображающие обмен данными в канале R3-Link;
• светодиодный индикатор «HL5» (ACT/LINK) отображающий обмен данными с сетью Ethernet;
• светодиодный индикатор «HL4» (Скорость обмена) отображающий текущую скорость обмена данными между системой и сетью Ethernet.
Для взаимодействия модуля R3-MC-E с другими модулями и с компьютером необходимо предварительно настроить его. Настройку можно производить с любого устройства, имеющего установленный WEB браузер.
При настройке задаются стандартные параметры IP-устройства, такие как IP адрес, порт обмена данными, маска, шлюз. IP адрес допускается получать автоматически от сервера DHCP. Кроме этого, необходимо задать сетевое имя R3-МС-Е и указать разрешенные для подключения компьютеры. С тех компьютеров, которых не будет в данном списке, доступа к модулю R3-МС-Е не будет.
После завершения сетевых настроек для работы модуля R3-MC-E в составе системы в него необходимо записать конфигурацию с помощью ПО «Firesec
Технические характеристики:
Напряжение питания:
от 10,2 до 14,4 В
от 20,4 до 28,8 В
или от PoE
Максимальный потребляемый ток в дежурном режиме:
-при напряжении питания 12 В, не более 0,2 А
-при напряжение питания 24 В, не более 0,1 А
Количество внешних интерфейсов для обмена и программирования:
-типа R3-Link 1
-типа Ethernet 1
Длина:
- кабеля интерфейса R3-Link:
между соседними приборами, не более 1000 м
всего интерфейса, не более 10 км
- кабеля интерфейса Ethernet, не более 100 м
Габаритные размеры модуля, не более: 108х170х42 мм
Масса, не более: 200 г
Рабочий диапазон температур: от 0 до плюс 40°С
Средний срок службы: 10 лет
Модуль R3-МС-Е предназначен для использования совместно с приемно-контрольными приборами R3-Рубеж-2ОП.
Модуль сопряжения R3-МС-Е обеспечивает:
подключение объединенных по интерфейсу R3-Link адресных приемно-контрольных приборов к LAN-порту компьютера для управления и мониторинга системы;
подключение к компьютеру системы с перекрестными связями между адресными приемно-контрольными приборами, находящимися в одном интерфейсе R3-Link;
связь между адресными приемно-контрольными приборами, находящимися в одном интерфейсе R3-Link, с другими аналогичными приборами, находящимися в другом интерфейсе R3-Link со своим модулем R3-МС-Е, через сеть Ethernet.
светодиодную индикацию обмена данными приборов интерфейса R3-Link с компьютером.
Питание модуля R3-МС-Е осуществляется как от внешнего источника питания напряжением 12 или 24 В, так и по технологии PoE (Power Over Ethernet), которая позволяет запитывать модуль по сетевому кабелю, что обеспечивает удобство использования модуля при отсутствии внешнего источника питания.
Максимальное количество компьютеров (АРМ), с которых возможно подключение к одному R3-МС-Е, не более 7. При этом максимальное количество одновременно подключенных компьютеров для мониторинга системы, не более двух. R3-МС-Е не рекомендуется использовать с Wi-Fi соединением.
Для надежности работы системы безопасности, к локальной сети, в состав которой входят R3-МС-Е, не рекомендуется подключать оборудование, которое не относится к работе этой системы.
Параметры работы по Ethernet-каналу:
скорость передачи – 100 Мбит/с
режим передачи данных – full-duplex
используемый протокол – UDP
На лицевой стороне модуля расположены светодиодные индикаторы, предназначенные для индикации текущего состояния R3-МС-Е:
• светодиодный индикатор «HL1» (ПИТАНИЕ) отображающий наличие питания на МС-Е;
• светодиодные индикаторы «HL2» и «HL3», отображающие обмен данными в канале R3-Link;
• светодиодный индикатор «HL5» (ACT/LINK) отображающий обмен данными с сетью Ethernet;
• светодиодный индикатор «HL4» (Скорость обмена) отображающий текущую скорость обмена данными между системой и сетью Ethernet.
Для взаимодействия модуля R3-MC-E с другими модулями и с компьютером необходимо предварительно настроить его. Настройку можно производить с любого устройства, имеющего установленный WEB браузер.
При настройке задаются стандартные параметры IP-устройства, такие как IP адрес, порт обмена данными, маска, шлюз. IP адрес допускается получать автоматически от сервера DHCP. Кроме этого, необходимо задать сетевое имя R3-МС-Е и указать разрешенные для подключения компьютеры. С тех компьютеров, которых не будет в данном списке, доступа к модулю R3-МС-Е не будет.
После завершения сетевых настроек для работы модуля R3-MC-E в составе системы в него необходимо записать конфигурацию с помощью ПО «Firesec
Технические характеристики:
Напряжение питания:
от 10,2 до 14,4 В
от 20,4 до 28,8 В
или от PoE
Максимальный потребляемый ток в дежурном режиме:
-при напряжении питания 12 В, не более 0,2 А
-при напряжение питания 24 В, не более 0,1 А
Количество внешних интерфейсов для обмена и программирования:
-типа R3-Link 1
-типа Ethernet 1
Длина:
- кабеля интерфейса R3-Link:
между соседними приборами, не более 1000 м
всего интерфейса, не более 10 км
- кабеля интерфейса Ethernet, не более 100 м
Габаритные размеры модуля, не более: 108х170х42 мм
Масса, не более: 200 г
Рабочий диапазон температур: от 0 до плюс 40°С
Средний срок службы: 10 лет
Бренд
|
RUBEZH |
Габариты: длина (см)
|
17 |
Габариты: ширина (см)
|
4.2 |
Габариты: высота (см)
|
10.8 |
Габариты: вес (кг)
|
0.2 |
