ШУН/В-11-00-R3 шкаф управления пожарный

Шкаф управления пожарный ШУН/В прот.R3 предназначен для управления электродвигателями дренажного насоса, жокей-насоса, насоса пожаротушения и вентилятора приточно-вытяжной вентиляции или вентилятора дымоудаления в адресных системах под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3 или автономно.
ШУН/В прот.R3 управляет электродвигателем через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно-контрольного прибора ППКПУ и в ручном режиме управления с помощью кнопок шкафа без участия контроллера.
ШУН/В прот.R3 обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 0,18 кВт до 250 кВт и однофазными электродвигателями номинальной мощностью от 0,18 кВт до 3 кВт.
Шкафы управления ШУН/В прот.R3 выпускаются в различных исполнениях. В шкаф могут устанавливаться силовые элементы автоматики Dekraft, Schneider Electric или ABB. Кроме этого, есть исполнения шкафов с дополнительно установленными внутрь шкафа устройствами плавного пуска УПП или частотными преобразователями ПЧ. От варианта комплектации шкафа будет зависеть его условное обозначение:
В зависимости от назначения ШУН/В прот.R3 может выполнять функции управления работой:
пожарного насоса;
дренажного насоса;
жокей-насоса;
вентилятора.
ШУН/В прот.R3 реализует следующие функции:
контроль наличия и параметров электропитания на вводе сети;
контроль исправности основных цепей электрической схемы прибора;
контроль исправности входных цепей от датчиков и электроконтактных манометров на обрыв и короткое замыкание;
контроль силовой цепи питания двигателя;
местное переключение режима управления электроприводом на один из 3-х режимов: «Автоматический» / «Ручной» / «Отключен»;
передачу в ППКПУ сигналов своего состояния по цифровой линии связи RS-R3;
управление подключенным электроприводом в соответствии с командами, получаемыми по цифровой линии связи RS-R3 от ППКПУ, по командам датчиков уровня или по командам местного управления.
ШУН/В прот.R3 может находиться в следующих режимах управления:

«Автоматический», когда управление работой электродвигателя осуществляется по командам с ППКПУ.
«Ручной», когда управление работой осуществляется с панели управления кнопками Пуск и Стоп.
«Отключен», когда контактор обесточен и пуск электродвигателя невозможен.

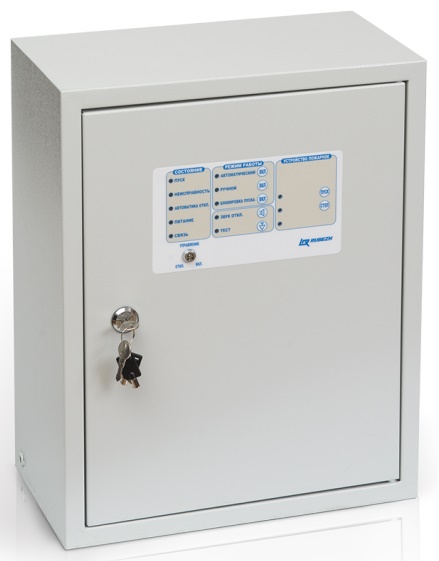

ШУН/В прот.R3 конструктивно выполнен в прямоугольном металлическом корпусе, внутри которого размещены:

1 – контроллер;
2 – вводной автоматический выключатель; 3 – контактор;
4 – реле контроля трехфазного напряжения;
5 – клеммы для подключения внешних цепей;
6 – звуковой сигнализатор;
7 – переключатель УПРАВЛЕНИЕ;
8 – плата индикации.

Характеристики:
Рабочее напряжение сети:
230 (+23/-35) В
400 (+40/–60) В
Номинальная частота: 50 ±1 Гц
Собственная потребляемая мощность от сети, не более: 100 ВА
Тип системы заземления (выбирается при помощи перемычки)    TN-C/ТN-S
Степень защиты оболочки: IP 31 (IP 54 по требованию заказчика)
Габаритные размеры: 510 х 410 х 250 мм
Масса, не более: 12 кг
Средний срок службы, не менее    10 лет
Рабочий диапазон температур: от -25 до +55°С
