ИЗ-1Б-R3 изолятор шлейфа базовый; время срабатывания 0,1 с; -25 до +60°С; 145*42 мм; 150 г.
Подробности
778 руб./шт
Нет в наличии
Цена по запросу
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз - бесплатно; перемещение между филиалами - бесплатно; до терминала ТК довезём - бесплатно.
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Изолятор шлейфа базовый предназначен для использования в адресных линиях связи RS-R3 приемно-контрольных приборов «Рубеж-2ОП» прот.R3, «Рубеж-КАУ1» прот.R3 или «Рубеж-КАУ2» прот.R3 и используется для размыкания части адресной линии связи при обнаружении в ней признаков короткого замыкания.

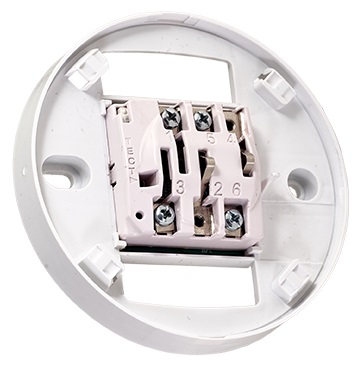

Изолятор ИЗ-1Б прот.R3 представляет из себя пластиковый корпус с размещенной внутри платой изолятора. Внутрь корпуса устанавливается адресный извещатель, работающий по протоколу RS-R3: ИП 212-64 прот.R3, ИП 212/101-64-PR прот.R3, или ИП 101-29-PR прот.R3, установленным на корпус изолятора. Извещатель в комплект поставки ИЗ-1Б прот.R3 не входит.
Изолятор ИЗ-1Б прот.R3 является адресным устройством и в системе занимает 1 адрес. Изолятор шлейфа допускает подключение к АЛС без учета полярности.
Конструкция корпуса изолятора предотвращает затекание воды внутрь корпуса со стороны крепления к потолку и по кабелю АЛС внутрь устройства, обеспечивая дополнительную защиту изолятора и извещателя от капель воды.
Для информации о состоянии изолятора предусмотрен оптический индикатор, расположенный на плате
Состояние изолятора шейфа:
Индикация:
Дежурное: Мигание один раз в (4 – 5) секунд
Короткое замыкание АЛС: Частое мигание (2 раза в секунду)
Тест: Частое мигание в течение (2-3) с после
нажатия на кнопку ТЕСТ
Нет питания: Выключена
Работа изолятора шлейфа в АЛС основана на его способности разрывать цепь, увеличивая сопротивление электрической связи между клеммами АЛС1 и АЛС2 до 4 кОм, при обнаружении в ней признаков короткого замыкания. После устранения причин КЗ происходит автоматическое восстановление нормальной работы изолятора шлейфа.
Электрическое сопротивление защищаемого участка АЛС между изоляторами, между изолятором и прибором, между изолятором и концом АЛС не должно превышать 50 Ом.
Применение изоляторов шлейфа в АЛС позволяет:
– разрывать радиальную АЛС в месте установки изолятора, ближайшего к точке короткого замыкания. Это локализует участок после изолятора и оставляет работоспособным участок АЛС между прибором и сработавшим изолятором шлейфа;
– разрывать кольцевую АЛС между двумя местами установки изоляторов шлейфа. Это локализует участок между изоляторами и оставляет работоспособными остальные участки АЛС.
ИЗОЛЯТОР ШЛЕЙФА ИЗ-1 ПРОТ.R3 МОЖЕТ ИСПОЛЬЗОВАТЬСЯ ПРИ ОРГАНИЗАЦИИ КОЛЬЦЕВОГО ШЛЕЙФА
Харакетристики:
Ток потребления:
- в дежурном режиме, не более 0,5 мА
- в режиме срабатывании, не более 10 мА
Время срабатывания, не более: 0,1 с
Габаритные размеры, не более: Ø145 × 42 мм
Масса: не более 150 г
Рабочий диапазон температур от: -25 до +60°С
Средний срок службы: 10 лет
Изолятор ИЗ-1Б прот.R3 представляет из себя пластиковый корпус с размещенной внутри платой изолятора. Внутрь корпуса устанавливается адресный извещатель, работающий по протоколу RS-R3: ИП 212-64 прот.R3, ИП 212/101-64-PR прот.R3, или ИП 101-29-PR прот.R3, установленным на корпус изолятора. Извещатель в комплект поставки ИЗ-1Б прот.R3 не входит.
Изолятор ИЗ-1Б прот.R3 является адресным устройством и в системе занимает 1 адрес. Изолятор шлейфа допускает подключение к АЛС без учета полярности.
Конструкция корпуса изолятора предотвращает затекание воды внутрь корпуса со стороны крепления к потолку и по кабелю АЛС внутрь устройства, обеспечивая дополнительную защиту изолятора и извещателя от капель воды.
Для информации о состоянии изолятора предусмотрен оптический индикатор, расположенный на плате
Состояние изолятора шейфа:
Индикация:
Дежурное: Мигание один раз в (4 – 5) секунд
Короткое замыкание АЛС: Частое мигание (2 раза в секунду)
Тест: Частое мигание в течение (2-3) с после
нажатия на кнопку ТЕСТ
Нет питания: Выключена
Работа изолятора шлейфа в АЛС основана на его способности разрывать цепь, увеличивая сопротивление электрической связи между клеммами АЛС1 и АЛС2 до 4 кОм, при обнаружении в ней признаков короткого замыкания. После устранения причин КЗ происходит автоматическое восстановление нормальной работы изолятора шлейфа.
Электрическое сопротивление защищаемого участка АЛС между изоляторами, между изолятором и прибором, между изолятором и концом АЛС не должно превышать 50 Ом.
Применение изоляторов шлейфа в АЛС позволяет:
– разрывать радиальную АЛС в месте установки изолятора, ближайшего к точке короткого замыкания. Это локализует участок после изолятора и оставляет работоспособным участок АЛС между прибором и сработавшим изолятором шлейфа;
– разрывать кольцевую АЛС между двумя местами установки изоляторов шлейфа. Это локализует участок между изоляторами и оставляет работоспособными остальные участки АЛС.
ИЗОЛЯТОР ШЛЕЙФА ИЗ-1 ПРОТ.R3 МОЖЕТ ИСПОЛЬЗОВАТЬСЯ ПРИ ОРГАНИЗАЦИИ КОЛЬЦЕВОГО ШЛЕЙФА
Харакетристики:
Ток потребления:
- в дежурном режиме, не более 0,5 мА
- в режиме срабатывании, не более 10 мА
Время срабатывания, не более: 0,1 с
Габаритные размеры, не более: Ø145 × 42 мм
Масса: не более 150 г
Рабочий диапазон температур от: -25 до +60°С
Средний срок службы: 10 лет
