Код:
81428

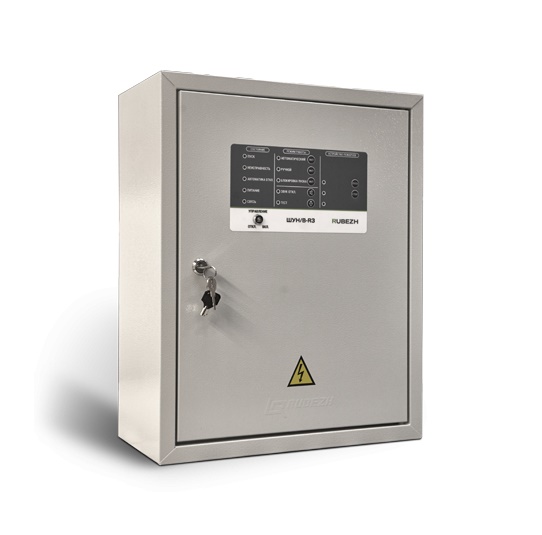

ШУН/В-7,5-03-R3 шкаф управления адресный Рубеж; серый; 7,5 кВт; АВ без теплового расцепителя; от -25 до +55С; 410х210х410мм; 5,5 кг.
Подробности
52 243 руб./шт
Есть в наличии в 1 магазине
Барнаул
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз - бесплатно; перемещение между филиалами - бесплатно; до терминала ТК довезём - бесплатно.
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание:
Шкаф управления пожарный ШУН/В-R3 предназначен для управления электродвигателями дренажного насоса, жокей-насоса, насоса пожаротушения и вентилятора приточно-вытяжной вентиляции или вентилятора дымоудаления в адресных системах под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3 или автономно.
ШУН/В-R3 управляет электродвигателем через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно-контрольного прибора ППКПУ и в ручном режиме управления с помощью кнопок шкафа без участия контроллера.
ШУН/В-R3 обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 0,18 кВт до 250 кВт и однофазными электродвигателями номинальной мощностью от 0,18 кВт до 3 кВт.

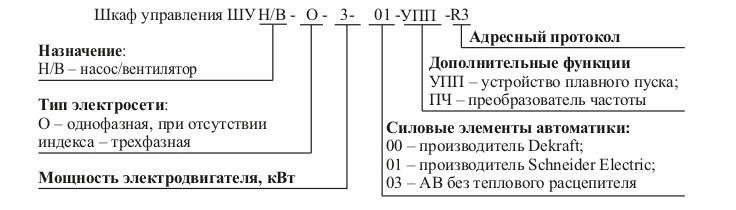

Шкафы управления ШУН/В-R3 выпускаются в различных исполнениях. В шкаф могут устанавливаться силовые элементы автоматики Dekraft, Schneider Electric или ABB. Кроме этого, есть исполнения шкафов с дополнительно установленными внутрь шкафа устройствами плавного пуска УПП или частотными преобразователями ПЧ. От варианта комплектации шкафа будет зависеть его условное обозначение.
В зависимости от назначения ШУН/В-R3 может выполнять функции управления работой:
-пожарного насоса;
-дренажного насоса;
-жокей-насоса;
-вентилятора.
ШУН/В-R3 реализует следующие функции:
-контроль наличия и параметров электропитания на вводе сети;
-контроль исправности основных цепей электрической схемы прибора;
-контроль исправности входных цепей от датчиков и электроконтактных манометров на обрыв и короткое замыкание;
-контроль силовой цепи питания двигателя;
-местное переключение режима управления электроприводом на один из 3-х режимов: «Автоматический» / «Ручной» / «Отключен»;
-передачу в ППКПУ сигналов своего состояния по цифровой линии связи RS-R3;
-управление подключенным электроприводом в соответствии с командами, получаемыми по цифровой линии связи RS-R3 от ППКПУ, по командам датчиков уровня или по командам местного управления.
ШУН/В-R3 может находиться в следующих режимах управления:
«Автоматический», когда управление работой электродвигателя осуществляется по командам с ППКПУ.
«Ручной», когда управление работой осуществляется с панели управления кнопками Пуск и Стоп. -«Отключен», когда контактор обесточен и пуск электродвигателя невозможен.

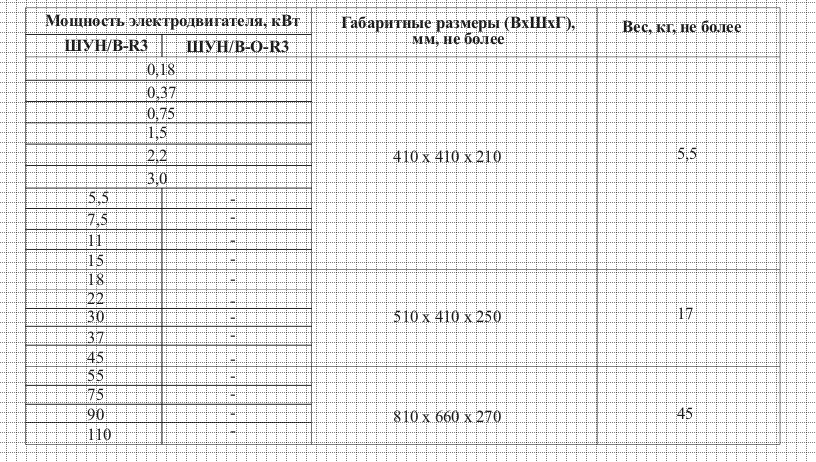

Характеристики:
Мощность электродвигателя, кВт: 7,5
Ток потребления от АЛС, мА, не более: 0.21
Масса, не более: 5,5 кг
Управление калорифером: нет
Собственная потребляемая мощность от сети, ВА, не более: 100
Степень защиты оболочки IР31 (IР54 по требованию заказчика)
Тип системы заземления: TN-C/ТN-S
Размеры: 410×410×210мм
Средний срок службы, лет 10
Диапазон рабочих температур, °С: от -25 до +55
Шкаф управления пожарный ШУН/В-R3 предназначен для управления электродвигателями дренажного насоса, жокей-насоса, насоса пожаротушения и вентилятора приточно-вытяжной вентиляции или вентилятора дымоудаления в адресных системах под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3 или автономно.
ШУН/В-R3 управляет электродвигателем через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно-контрольного прибора ППКПУ и в ручном режиме управления с помощью кнопок шкафа без участия контроллера.
ШУН/В-R3 обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 0,18 кВт до 250 кВт и однофазными электродвигателями номинальной мощностью от 0,18 кВт до 3 кВт.
Шкафы управления ШУН/В-R3 выпускаются в различных исполнениях. В шкаф могут устанавливаться силовые элементы автоматики Dekraft, Schneider Electric или ABB. Кроме этого, есть исполнения шкафов с дополнительно установленными внутрь шкафа устройствами плавного пуска УПП или частотными преобразователями ПЧ. От варианта комплектации шкафа будет зависеть его условное обозначение.
В зависимости от назначения ШУН/В-R3 может выполнять функции управления работой:
-пожарного насоса;
-дренажного насоса;
-жокей-насоса;
-вентилятора.
ШУН/В-R3 реализует следующие функции:
-контроль наличия и параметров электропитания на вводе сети;
-контроль исправности основных цепей электрической схемы прибора;
-контроль исправности входных цепей от датчиков и электроконтактных манометров на обрыв и короткое замыкание;
-контроль силовой цепи питания двигателя;
-местное переключение режима управления электроприводом на один из 3-х режимов: «Автоматический» / «Ручной» / «Отключен»;
-передачу в ППКПУ сигналов своего состояния по цифровой линии связи RS-R3;
-управление подключенным электроприводом в соответствии с командами, получаемыми по цифровой линии связи RS-R3 от ППКПУ, по командам датчиков уровня или по командам местного управления.
ШУН/В-R3 может находиться в следующих режимах управления:
«Автоматический», когда управление работой электродвигателя осуществляется по командам с ППКПУ.
«Ручной», когда управление работой осуществляется с панели управления кнопками Пуск и Стоп. -«Отключен», когда контактор обесточен и пуск электродвигателя невозможен.
Характеристики:
Мощность электродвигателя, кВт: 7,5
Ток потребления от АЛС, мА, не более: 0.21
Масса, не более: 5,5 кг
Управление калорифером: нет
Собственная потребляемая мощность от сети, ВА, не более: 100
Степень защиты оболочки IР31 (IР54 по требованию заказчика)
Тип системы заземления: TN-C/ТN-S
Размеры: 410×410×210мм
Средний срок службы, лет 10
Диапазон рабочих температур, °С: от -25 до +55
Бренд
RUBEZH
Габариты: Ширина (м)
0.41
Габариты: Высота (м)
0.21
Габариты: Длина (м)
0.41
Габариты: вес (кг)
5.5
