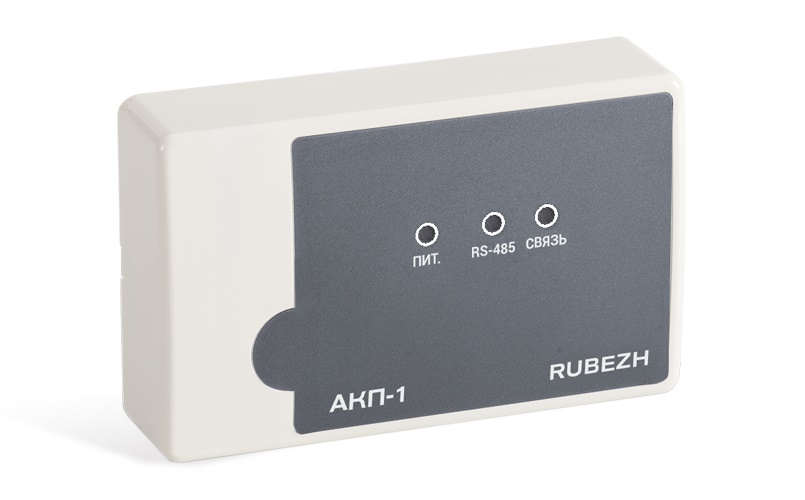

АКП-1-R3 адресный конвертер протоколов (Рубеж)

Адресный конвертер протоколов АКП-1-R3 предназначен для интеграции в адресную систему охранно-пожарной сигнализации «Рубеж» оборудования сторонних производителей.
Адресный конвертер протокола АКП-1-R3  предназначен для работы в системах пожарной и охранной сигнализации на базе приборов «Рубеж-2ОП» прот.R3,
«R3-Рубеж-2ОП» и «R3-Рубеж-КАУ2». Конвертер обеспечивает прямое и обратное преобразование протокола RS-R3 интерфейса адресной линии связи системы ОПС «Рубеж» и протокола интерфейса RS-485 сторонних производителей и производит:

Контроль подключенных устройств;
Управление подключенными устройствами;
Передачу в прибор состояний устройств;
Светодиодную индикацию режимов работы модуля и наличия связи с центральным прибором;
Контроль вскрытия корпуса.
АКП-1-R3 позволяет контролировать и управлять состояниями устройств сторонних производителей на линии интерфейса RS-485 так, как будто они расположены на линии интерфейса АЛС приемно-контрольного прибора Рубеж протокола R3.

К АКП-1-R3 могут подключаться следующие сторонние устройства:

1.       Устройства производства ООО «Охранная техника» (Forteza):
Радиоволновой однопозиционный извещатель «Зебра»
Извещатель охранный комбинированный двухпозиционный «Формат»
Проводноволновой линейный извещатель «Рельеф»
Извещатель охранный  линейный радиоволновый двухпозиционный «Фортеза»
Извещатель охранный комбинированный однопозиционный «Циклоп»
Прожектор светодиодный «Фосфор».
2.       Модуль интерфейсный пожарный «МИП-2И»производства ООО «Спецприбор.
3.       Вибрационное средство обнаружения «Трезор-В04», блок линейный «Трезор-БЛ» производства ООО «НПЦ «Трезор».
4.       Система  автоматической противопожарной защиты «Посейдон-Н» производства ООО «Сталт».
5.       Извещатели производства ООО «Пожгазприбор»:
Извещатель пламени пожарный «Феникс ИК/УФ» (ИП 329/330-1-1);
Извещатель пожарный тепловой «ТСЦ-ПГП».
6.       Система хранения и выдачи ключей  «KeyGuard» производства ООО «КиГард»;
7.       Устройство для хранения и учета «СК-24» производства ООО «ЭВС»;
8.       Извещатель пожарный аспирационный (ИПА) производства ЗАО «ПО «Спецавтоматика».

ВНИМАНИЕ! Для работы АКП-1 необходима лицензия!

Лицензии на работу с необходимыми устройствами не входят в комплект поставки с АКП-1-R3 и приобретаются отдельно. Лицензии приобретаются по необходимому количеству и типу подключаемых к АКП-1-R3 устройств. Работа с лицензиями осуществляется с помощью сервисной утилиты «Менеджер лицензий и встроенного ПО», поставляемой в составе ПО «FireSec».

Количество устройств, подключаемых к АКП-1 по интерфейсу RS-485, не более:
15 – для «МИП-2И»;
7 – для «Трезор-В04» и «Трезор-БЛ»;
1 – для «Ключница KeyGuard»;
30 секций управления и секций хранения ключницы ЭВС «СК-24» суммарно, но не более 10 секций хранения СХ-24 на каждую секцию управления СУ-24 (ограничение производителя);
30 – для остальных.
ВНИМАНИЕ! Запрещено подключать на один АКП устройства разных производителей!

Характеристики:
Напряжение питания, В: от 10,2 до 14
Ток потребления при питании 12 В, мА, не более: 125
Ток потребления от АЛС, мА, не более: 0.5
Интерфейсы для обмена информацией: USB; RS-485; АЛС
Степень защиты оболочки: IP30
Масса, кг, не более: 0.25
Ширина, мм, не более: 125
Высота, мм, не более: 84
Глубина, мм, не более: 37
Средний срок службы, лет: 10
Диапазон рабочих температур, °С: от -25 до +55
