АМП-4-ИКЗ-R3 метка адресная пожарная со встроенным изолятором короткого замыкания (Рубеж)

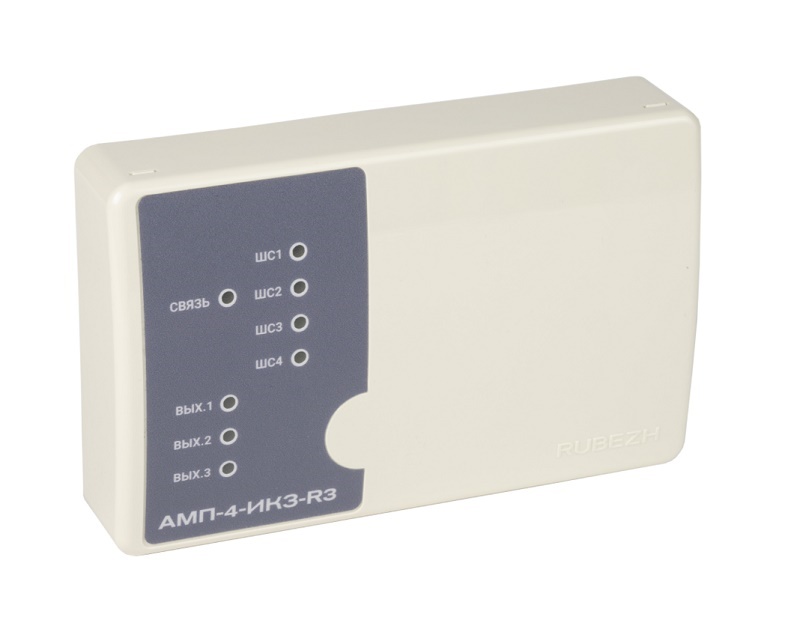

Метка адресная пожарная АМП-4ИКЗ-R3  со встроенным изолятором короткого замыкания АЛС предназначена для подключения к адресной системе неадресных пожарных, охранных извещателей, считывателя Wiegand, управления оповещением, инженерными системами и передачи информации о состоянии шлейфа с извещателями в адресный приемно-контрольный прибор. Работает в составе адресной системы под управлением приемно-контрольного прибора Рубеж, обеспечивающим в АЛС обмен в протоколе R3.

Метка адресная АМП-4ИКЗ-R3 обеспечивает:
размыкания АЛС при КЗ и ее восстановления при устранении КЗ;
подключение неадресных охранных, тепловых, дымовых, ручных или линейных пожарных извещателей;
защитный сброс шлейфа для исключения ложных сработок;
контроль исправности шлейфов сигнализации и выходных линий управления ИУ на обрыв и короткое замыкание;
управление устройствами оповещения - световыми табло и звуковыми оповещателями;
удаленного управления размыканием/восстановлением АЛС по команде от прибора или при помощи программного обеспечения FireSec;
различные режимы работы питающих выходов;
снятие/постановка охранных зон с помощью считывателя Proximity-карт, работающим в формате Wiegand, или по командам с прибора «Рубеж-2ОП» прот. R3;
управление внешними устройствами, например электромагнитным замком, с помощью перекидного реле «сухой контакт» по командам с прибора «Рубеж-2ОП» прот. R3.

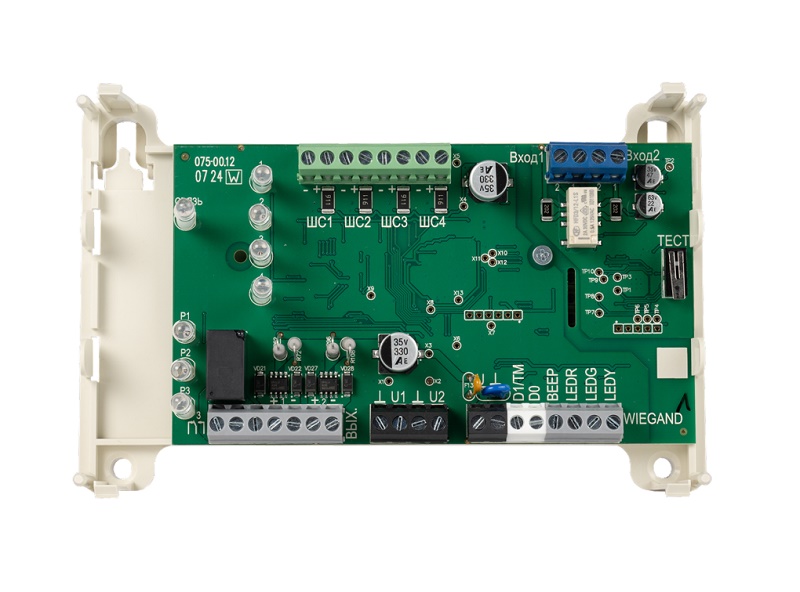

В системе адресная метка представляет собой восемь отдельных логических устройства с соответствующим количеством занимаемых адресов:
4 шлейфа сигнализации;
2 выхода с контролем целостности цепи;
1 выход типа «сухой контакт»;
1 интерфейс Wiegand.

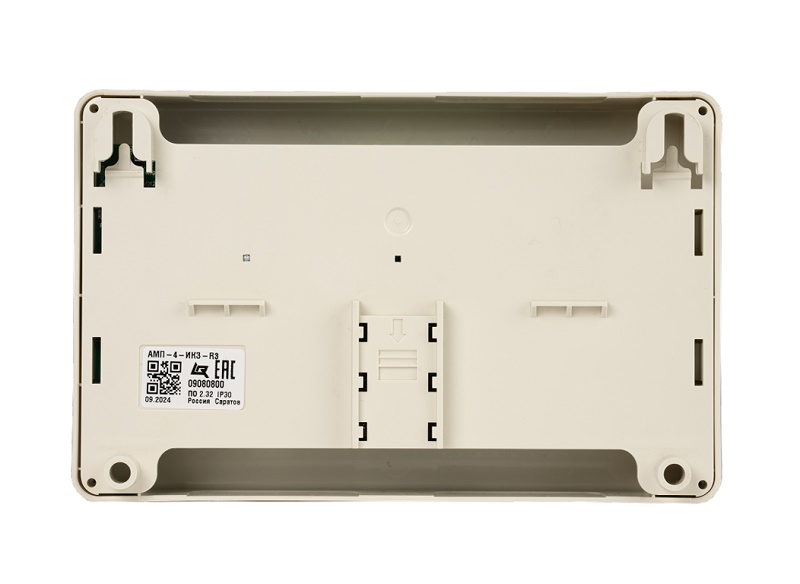

Адресная метка АМП-4ИКЗ-R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки, установленной на основании изделия.

Типы шлейфов контроля тепловых и дымовых пожарных извещателей, охранных извещателей:

Пожарный тип 1 - дымовой тип шлейфа с контролем короткого замыкания и обрыва для подключения точечных дымовых извещателей, ручных извещателей, линейных извещателей. Адресная метка переходит в состояние «Пожар 1» при сработке одного извещателя в шлейфе (при включенной функции защитного сброса - при повторной сработке одного извещателя после защитного сброса). Адресная метка переходит в состояние «Пожар 2» только при срабатывании двух дымовых извещателей или одного ручного извещателя.

Пожарный тип 3 - тепловой тип шлейфа с контролем короткого замыкания и обрыва для подключения точечных тепловых извещателей. Адресная метка переходит в состояние «Пожар 1» после срабатывания одного теплового извещателя, в состояние «Пожар 2» только при сработке двух тепловых извещателей.

Охранный тип 6 - охранный тип шлейфа для подключения охранных извещателей с выходом типа «сухой контакт», НЗ или НР. Адресная метка переходит в состояние «Тревога» при сработке любого одного извещателя, либо при обрыве или КЗ шлейфа, если шлейф находится на охране, либо вскрытии корпуса.

Технологический - технологический тип шлейфа для подключения устройств с выходом типа «сухой контакт», предназначенный для выдачи информационных (не тревожных) событий, таких как открытие двери, сработка инженерного оборудование и т.п. Адресная метка переходит в состояние «Сработка 1 датчика», «Сработка 2 датчика» или «Сработка двух датчиков» при сработке соответствующего количества контактов на шлейфе.

Характеристики:
Напряжение питания, В: от 10,2 до 14 или от 20 до 28
Ток потребления от АЛС, мА, не более: 0.72
Количество ШС (контролируемых шлейфов с извещателями): 4
Ток, коммутируемый электронными ключами, А, не более: 0.3
Длина проводов линии связи модуля с кодонаборным устройством и/или считывателем, м, не более: 50
Максимальный ток потребления от источника питания 12 В (без учёта выходов), мА: 275
Максимальный ток потребления от источника питания 24 В (без учёта выходов), мА: 145
Ток, коммутируемый контактами реле типа «сухой контакт» при напряжении до 30 В, А, не более: 3
Ток, коммутируемый контактами реле типа «сухой контакт» при напряжении до 250 В, А, не более: 3
Максимальное количество подключенных к каждому ШС извещателей: 30
Степень защиты оболочки: IP30
Масса, г, не более: 250
Ширина, мм, не более: 170
Высота, мм, не более: 108
Глубина, мм, не более: 42
Средний срок службы, лет: 10
Диапазон рабочих температур, °С: от -35 до + 55
