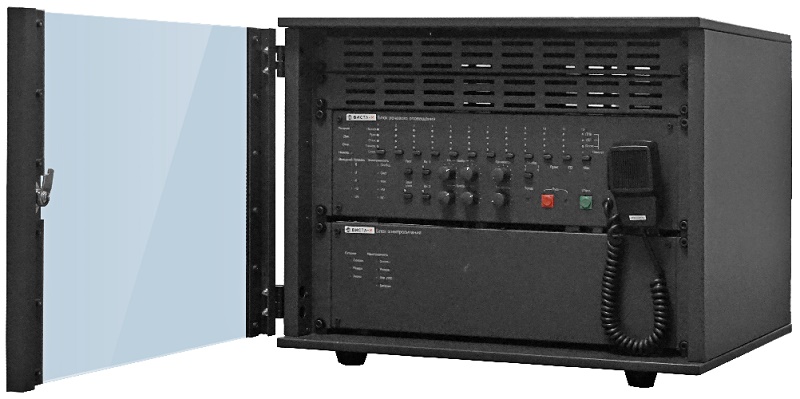

СМ-120 блок речевого оповещения ВИСТЛ-М

Блок речевого оповещения ВИСТЛ-М СМ-120 двух зонный, мощностью 120 Вт. применяется для трансляции в помещениях и на открытых площадках звуковых сигналов и речевых сообщений о пожаре, а так же при прочих чрезвычайных ситуациях. Работает в автоматическом режиме управления от прибора приемно-контрольного пожарного, а также в режиме ручного управления.
В данном устройстве реализованы функции управления и индикации оповещения, усиления мощности, блока коммутации и контроля, зарядное устройство, отсек под АКБ.

В результате данный блок выполняет следующие функции:

— воспроизведение заранее записанных сообщений
— индикация состояния моноблока и индикация состояния его компонентов
— передача усиленных по мощности сигналов по зонам оповещения
— контроль отсутствия короткого замыкания или обрыв в линиях оповещения
— выбор приоритета режима оповещения
— звуковое вещание от микрофонного пульта ВИСТЛ-М СМ-П8

Технические характеристики

  Номинальная выходная мощность, Вт    120
  Выходное напряжение, В    100
  Диапазон воспроизводимых частот, Гц, не уже    80 — 18000
  Диапазон воспроизводимых частот при передаче объявлений с аварийного микрофона, Гц, не уже    200 — 10000
  Гармонические искажения, %, не более    5
  Количество зон оповещения    2
  Входы запуска (сброса) речевого оповещения:
— от ППКП 3
— от УДП 2
— напряжение на разомкнутых клеммах, не более, В 24
— ток через замкнутые клеммы, не более, мА    5
  Чувствительность приоритетного входа, мВ: 750
  Количество подключаемых пультов микрофонных, шт.: 1
  Сигнал запуска приоритетного входа:
— напряжение на разомкнутых клеммах, не более, В 24
— ток через замкнутые клеммы, не более, мА    2,5
  Номинальные значения параметров выхода сообщения о неисправностях и режиме оповещения:
— прилагаемое постоянное напряжение, не более, В 30
— коммутируемый постоянный ток, не более, А 1
— коммутируемая мощность, не более, ВА 120
— внутреннее сопротивление в замкнутом состоянии, не более, мОм    100
  Максимальная коммутируемая мощность для одной зоны оповещения, Вт, не более    120
  Суммарная длительность сообщений, с, не более    250
  Время хранения записанной информации, лет, не менее: 10
  Количество записанных сообщений    8
  Количество записанных сигналов привлечения внимания: 4
  Время работы оборудования в режиме оповещения от аккумуляторных батарей, час, не менее    1
  Время работы оборудования в режиме покоя от аккумуляторных батарей, час, не менее    24
  Ток потребления от АКБ, в случае отключения основного источника питания, не более, А    5
  Напряжение отключения АКБ, не менее, В    21
  Напряжение полного заряда АКБ, В    27,3 ± 1%
  Рекомендуемые аккумуляторные батареи    Delta, DTM 1207 (12V / 7Ah)
  Мощность потребления, ВА, не более    200
  Напряжение питания переменного тока, 50 Гц, В    : 220 +22/-33
  Степень защиты оболочки: IP 30
  Габаритные размеры, мм    : 445 × 320 × 165
  Масса, кг,: не более    10
