ВИСТЛ-М БУ блок управления и индикации

Назначение:

Является центральным блоком системы ВИСТЛ-М СБ. Служит для воспроизведения заранее записанных сообщений и управления компонентами системы. Обеспечивает индикацию состояния оборудования и индикацию неисправностей его компонентов.

Описание:

В автоматическом режиме активация блока происходит при поступлении сигналов запуска по линиям ППКП на блок коммутации и контроля ВИСТЛ-М БК-16. Обработка сигналов запуска производится блоком управления и индикации речевого оповещения.
Узел формирования сообщений преобразует предварительно записанные цифровые сообщения в аналоговый сигнал, который через контроллер сигналов и согласующий трансформатор поступает на усилители мощности.

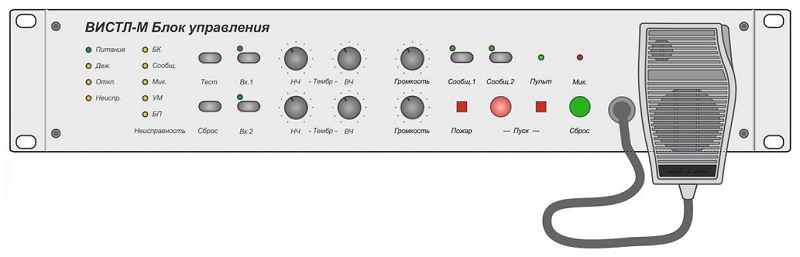

Центральный процессор обеспечивает управление всеми режимами работы, контроль и индикацию неисправностей. Информация о состоянии оборудования и его компонентов отображается на передних панелях светодиодными индикаторами и передачей тональных сигналов.
В режиме ручного управления оборудованием, с помощью органов управления, которые расположены на передней панели, функционирование и управление аналогично работе оборудования в автоматическом режиме. При необходимости передачи сообщений с аварийного микрофона необходимо перевести оборудование в режим оповещения, взять в руку микрофон и нажать боковую клавишу. Параметры и тексты тревожных сообщений, которые записанные в узел формирования сообщений, формируются в процессе производства оборудования и не могут быть изменены пользователем.
Сигналы, которые транслируются через универсальные входы AUX, могут корректироваться пользователем по тембру и уровню в процессе эксплуатации.

Технические характеристики:

Общая длительность сообщений, с, не более: 250
Время хранения записанной информации, лет, не менее: 10
Количество записанных сообщений: 7
Количество записанных сигналов привлечения внимания: 4
Количество подключаемых микрофонных пультов, шт, не более: 5
Напряжение питания постоянного тока, В: 24
Диапазон воспроизводимых частот, Гц, не уже: 80-18000
Отношение сигнал/шум линейного входа, дБ, не менее: 80
Количество линейных входов: 2
Регулировка тембра низких частот, дБ, не менее    ± 10
Регулировка тембра высоких частот, дБ, не менее    ± 10
Чувствительность линейного входа, мВ, не более: 300
Потребляемая мощность, ВА, не более: 30
Габаритные размеры, мм, не более    483 x 88 x 350
Занимаемое место в коммутационном шкафу, юнитов: 2
Масса, кг, не более: 3
